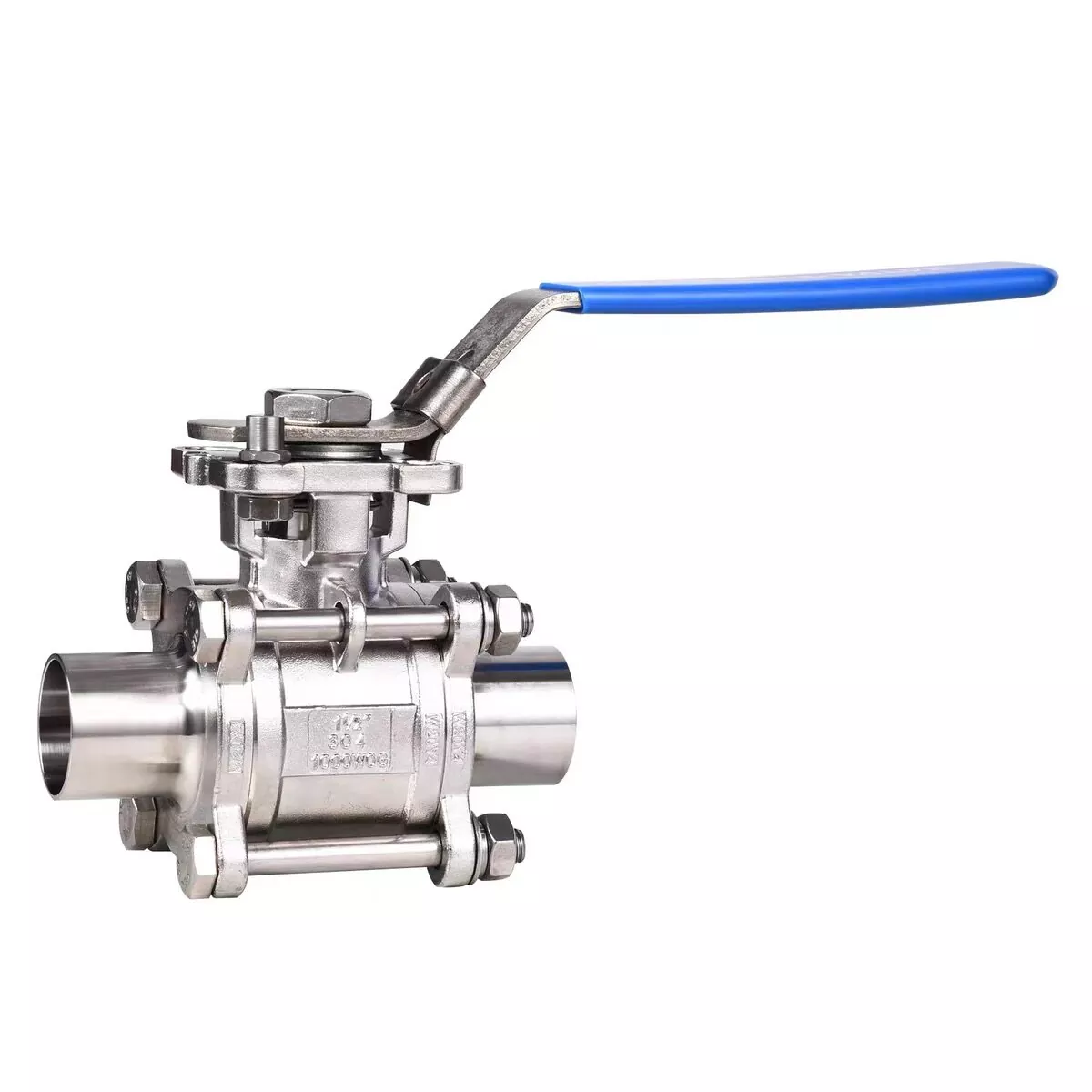

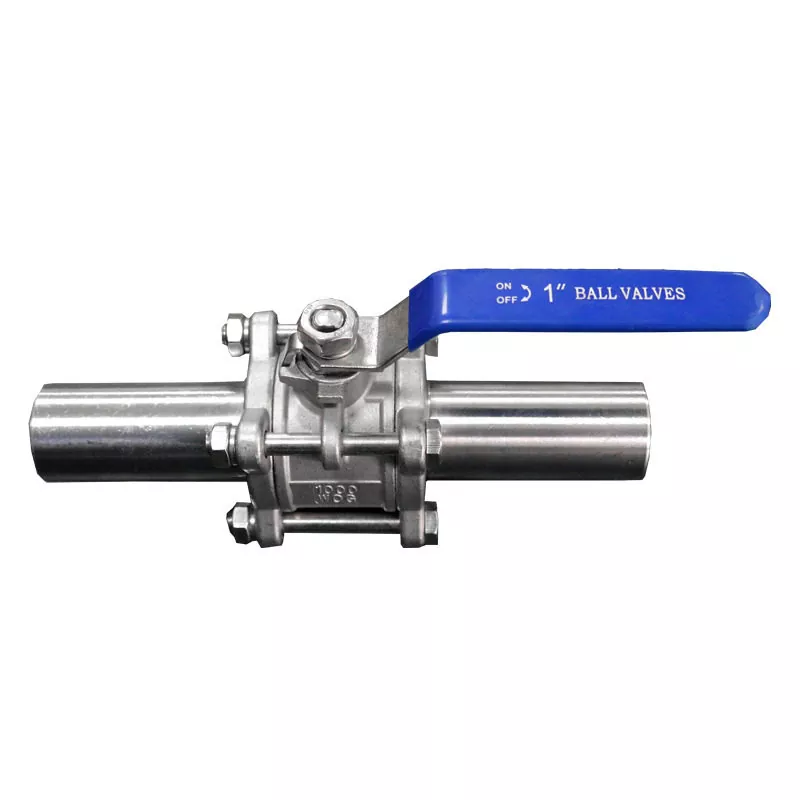

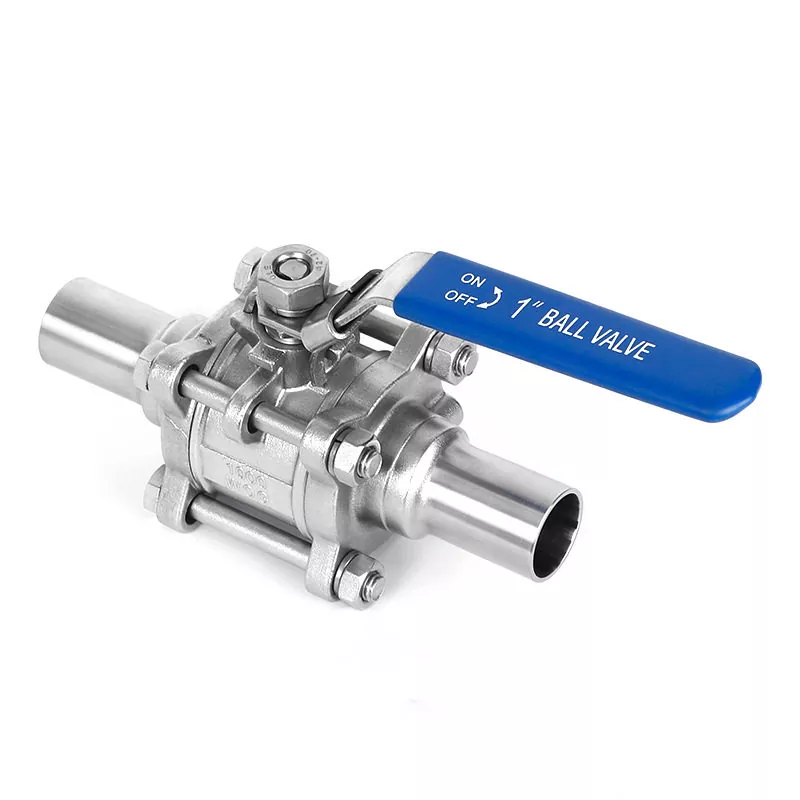

Spawany pełnoprzelotowy sanitarny zawór kulowy to sanitarny zawór odcinający, w którym wykorzystuje się nawierconą kulę z kanałem przepływowym pasującym do nominalnego otworu rurociągu. W przeciwieństwie do konstrukcji ze zmniejszonym otworem, konfiguracja z pełnym przelotem minimalizuje ograniczenia tworzone przez korpus zaworu, gdy zawór jest całkowicie otwarty.

Połączenie spawane zapewnia trwałe połączenie pomiędzy zaworem a rurociągiem procesowym, dzięki czemu ta konfiguracja jest szczególnie odpowiednia dla instalacji sanitarnych, w których preferowana jest mniejsza liczba połączeń mechanicznych.

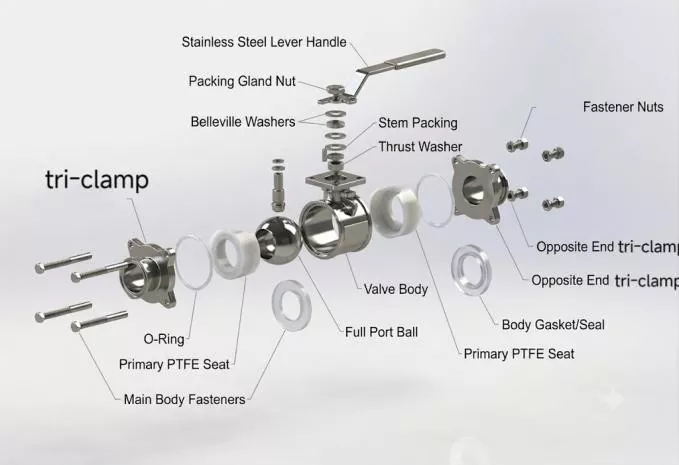

Podstawowa konstrukcja obejmuje:

· Korpus zaworu ze stali nierdzewnej

· Kula ze stali nierdzewnej z pełnym otworem

· Precyzyjnie obrobiony trzpień zaworu

· Gniazdo z PTFE lub modyfikowanego PTFE

· Elementy uszczelniające trzpień

· Końcówki połączeń spawanych doczołowo

· Opcje uruchamiania ręcznego, pneumatycznego lub elektrycznego

Ta kombinacja sprawia, że ​​zawór różni się od konwencjonalnego gwintowanego zaworu kulowego: nacisk nie jest położony po prostu na otwieranie i zamykanie linii, ale na utrzymanie ciągłej, łatwej do czyszczenia i nie ograniczającej drożności ścieżki przepływu procesu.

Matryca parametrów technicznych

1. Korpus zaworu i konstrukcja z pełnym otworem

Korpus jest kuty ze stali nierdzewnej ASTM A351 CF3M (316L) z pojedynczym kęsem. Kucie eliminuje mikroskopijną porowatość właściwą staliwa, zapobiegając przedostawaniu się niebezpiecznych mediów do metalowej konstrukcji. Geometria pełnego otworu oznacza, że ​​gdy zawór znajduje się w pozycji całkowicie otwartej, narzędzie tłoczące może płynnie przechodzić przez rurociąg w celu przeprowadzenia cykli czyszczenia mechanicznego.

2. Zaawansowane systemy uszczelniania ubytków i wypełniaczy

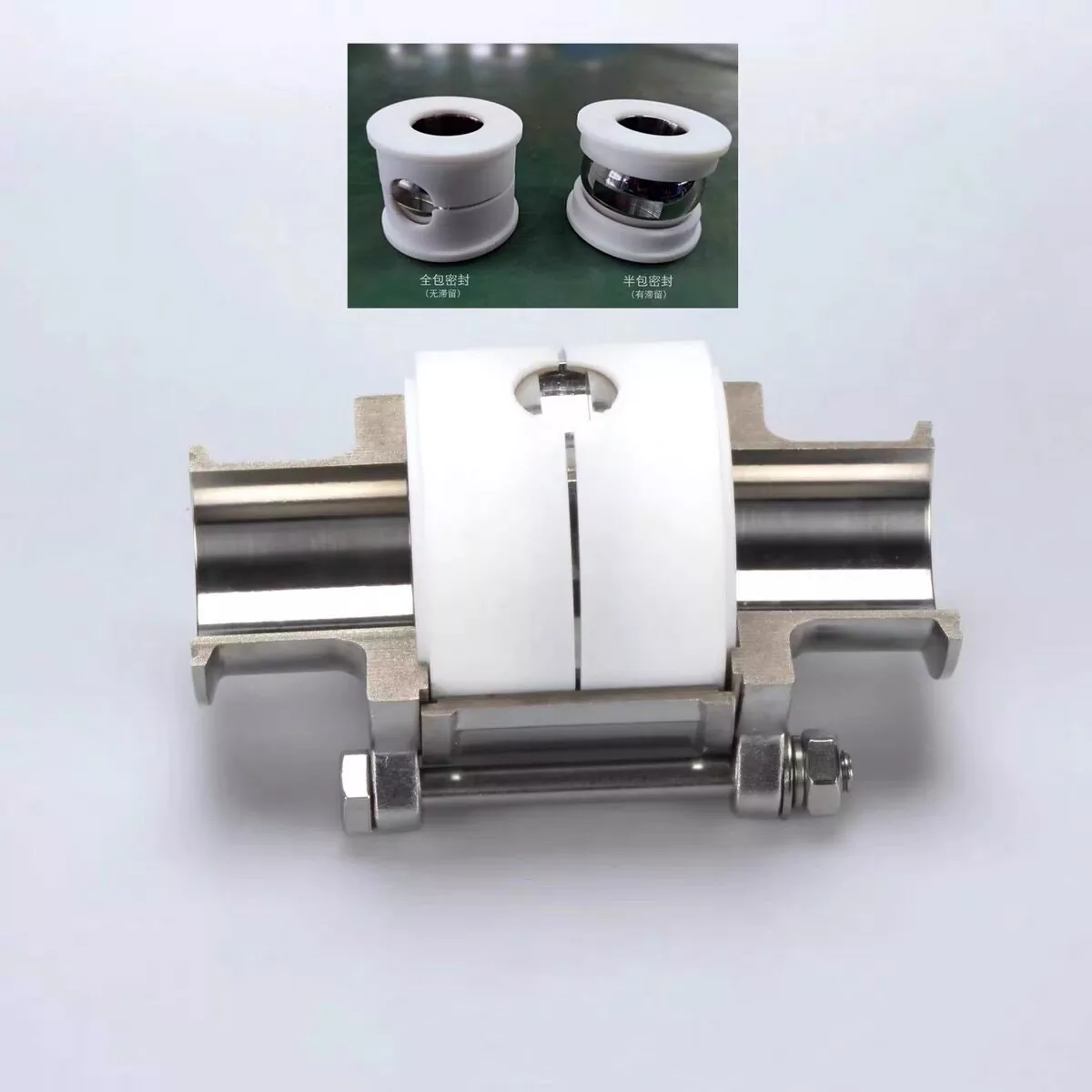

Standardowe zawory kulowe pozostawiają celową szczelinę pomiędzy kulą a obudową zaworu. Kiedy płyny przepływają, niewielkie ilości produktu zostają uwięzione w tych martwych przestrzeniach, co prowadzi do rozwoju bakterii i zanieczyszczenia partii. W naszym spawanym pełnoprzelotowym sanitarnym zaworze kulowym zastosowano dostosowane do indywidualnych potrzeb, precyzyjnie uformowane gniazda wypełniające. Te gniazda całkowicie wypełniają pustkę wokół kuli, nie pozostawiając miejsca na ukrycie się resztek cieczy.

3. Precyzyjnie spawane końcówki

Końcówki spawane doczołowo są obrabiane z dokładnymi tolerancjami odpowiadającymi światowym normom dotyczącym rur (ASME BPE seria AM, DIN 11860 zakres 2). Wydłużone trzpienie spawalnicze zapewniają, że ciepło powstające podczas orbitalnego spawania TIG nie powoduje wypaczenia ani topienia wewnętrznych uszczelek PTFE, zapewniając bezproblemowe dopasowanie do automatycznych stanowisk spawalniczych.

[Nasz zaawansowany zawór: Wypełniona wnęka -> Liniowa ścieżka płukania -> Zero martwych stref]

Opcje uruchamiania

Spawany pełnoprzelotowy sanitarny zawór kulowy może być dostarczony do obsługi ręcznej lub zintegrowany z zautomatyzowanym systemem sterowania procesem.

W przypadku instalacji zautomatyzowanych siłownik należy dobrać w oparciu o wymagany moment obrotowy, częstotliwość roboczą, sygnał sterujący i położenie awaryjne, a nie po prostu dopasowując siłownik do nominalnej wielkości zaworu.

Wdrażanie, instalacja i środki ostrożności

Prawidłowa instalacja pozwala zachować zalety mechaniczne zaworów o wysokiej czystości. Postępuj zgodnie z poniższymi wytycznymi inżynieryjnymi, aby zapewnić bezbłędne uruchomienie systemu:

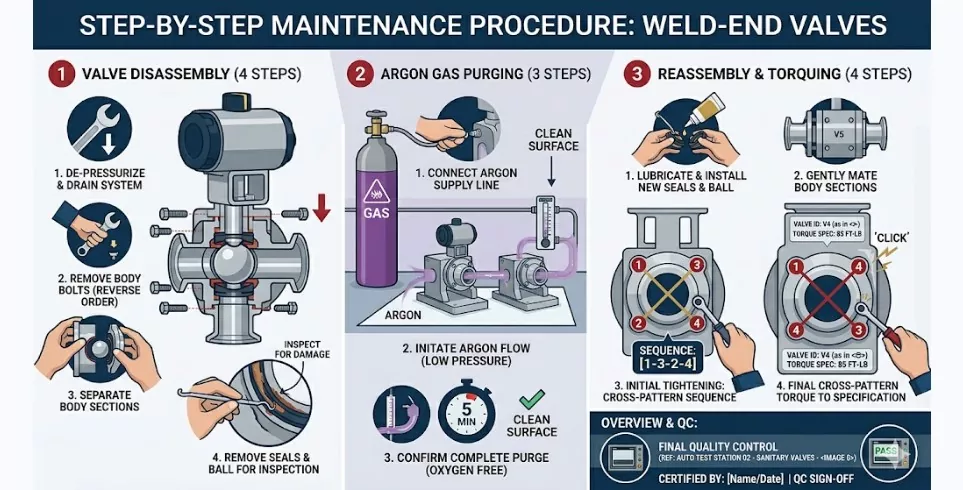

Przygotowanie przed spawaniem: Przed rozpoczęciem automatycznego lub ręcznego spawania TIG należy całkowicie zdemontować sanitarny zawór kulowy o pełnym przekroju, aby zapobiec zniekształceniu lub przypaleniu przez wysoką temperaturę łuku wewnętrznych gniazd i uszczelek trzpienia z PTFE. Do rurociągu należy przykleić i przyspawać wyłącznie dwie zaślepki końcowe.

Dlaczego warto wybrać DingYue?

Elastyczne opcje wysyłki

Codziennie zarządzamy różnymi ciężarami przesyłek i wymaganiami dotyczącymi objętości. Na przykład niedawne zamówienie średniej wielkości z połowy 2026 r. obejmowało masę netto 890 kg zapakowane w kompaktowe kartony wysyłkowe. Aby zmaksymalizować bezpieczeństwo podczas międzynarodowego transportu lotniczego i oceanicznego, ładunek został spaletyzowany przy użyciu standardowych skrzyń poddanych obróbce cieplnej, co zwiększyło całkowitą masę całkowitą do 930 KG i zapewniło łatwą obsługę za pomocą standardowych wózków widłowych.

Niezależnie od tego, czy potrzebujesz ładunku drobnicowego (LCL), ładunku pełnokontenerowego (FCL), czy pilnego transportu lotniczego za pośrednictwem głównych międzynarodowych kurierów (DHL, FedEx, UPS), nasz oddany zespół logistyczny zarządza całą dokumentacją eksportową, dokumentami odprawy celnej i śledzeniem ładunku, aby zapewnić płynną dostawę do Twojego obiektu.

Często zadawane pytania

Co to jest spawany pełnoprzelotowy sanitarny zawór kulowy?

Jest to sanitarny zawór kulowy z pełnoprzepustowym przelotem i końcówkami do spawania, przeznaczony do montażu na stałe w instalacjach rurowych higienicznych lub o wysokiej czystości.

Jaka jest zaleta pełnoprzelotowego zaworu kulowego?

Konstrukcja z pełnym przelotem umożliwia dokładne dopasowanie wewnętrznego przejścia kuli do otworu rurociągu, gdy jest on całkowicie otwarty, co pomaga zminimalizować ograniczenia przepływu w porównaniu z konstrukcjami o zmniejszonym otworze.

Dlaczego warto wybrać połączenie spawane zamiast połączenia Tri-Clamp?

Połączenia spawane nadają się do stałych rurociągów procesowych, gdzie preferowana jest mniejsza liczba połączeń rozłącznych. Połączenia Tri-Clamp są wygodniejsze, gdy wymagany jest częsty demontaż i konserwacja.

Czy zawór nadaje się do systemów CIP?

Można go stosować w odpowiednich systemach CIP, pod warunkiem, że wielkość zaworu, materiał gniazda, temperatura, ciśnienie i chemia czyszczenia są zgodne z rzeczywistymi warunkami procesu.

Czy zawór można stosować w systemach biofarmaceutycznych?

Tak. Odpowiednie konfiguracje 316L, wykończenia powierzchni sanitarnych i połączenia spawane można określić dla systemów płynów biofarmaceutycznych zgodnie z wymaganiami projektu.

Czy 316L jest dostępny?

Tak. Dostępna jest stal nierdzewna 316L, a dla odpowiednich konfiguracji oferowana jest stal nierdzewna 304.

Jakie materiały na siedzenia są dostępne?

Dostępne opcje obejmują PTFE, TFM 1600 i PTFE z wypełnioną wnęką. Właściwy wybór zależy od medium i warunków pracy.

Czy ten sanitarny zawór kulowy można zautomatyzować?

Tak. Dostępne są opcje uruchamiania ręcznego, pneumatycznego i elektrycznego. Konfiguracje pneumatyczne mogą być dostarczane jako normalnie zamknięte, normalnie otwarte lub dwustronnego działania.

Czy DingYue może dostarczyć certyfikaty materiałowe?

W przypadku odpowiednich zamówień firma DingYue może dostarczyć raporty z testów materiałów i możliwość śledzenia liczby cieplnej w celu wsparcia weryfikacji materiałów i dokumentacji projektowej.
