TheZawór motylkowy sanitarnyto ćwierćobrotowe urządzenie sterujące przepływem, zaprojektowane z myślą o liniach technologicznych typu clean-in-place i sterylize-in-place. DINGYUE produkuje tę rodzinę zaworów z precyzyjnie obrobioną tarczą ze stali AISI 316L, gniazdem z elastomeru zgodnym z FDA i profilem korpusu o niskich turbulencjach, który zapobiega uwięzieniu produktu. Konstrukcja jest szeroko stosowana w zakładach spożywczych, napojów, mleczarskich, farmaceutycznych, biotechnologicznych i kosmetycznych do regulacji, izolowania i zmiany kierunku cieczy, proszków i gazów bez uszczerbku dla sterylności lub integralności partii.
DINGYUE buduje każdy korpus zaworu z wewnętrzną geometrią pozbawioną szczelin. Piasta tarczy jest obrobiona maszynowo w celu zmniejszenia martwej przestrzeni, a gniazdo jest przeznaczone do wymiany na zatrzask bez konieczności stosowania specjalnych narzędzi. Standardowe wykończenie powierzchni zapewnia efektywny przepływ CIP, natomiast opcjonalne elektropolerowanie dodatkowo ogranicza przyleganie drobnoustrojów i tworzenie się biofilmu.
Wybór prawidłowej konfiguracji zaworu wymaga oceny właściwości produktu, środków czyszczących, temperatury roboczej, ograniczeń spadku ciśnienia i wymagań automatyzacji. Poniższe kryteria pomagają inżynierom procesu wybrać właściwą przepustnicę sanitarną DINGYUE.
Właściwy montaż wydłuża żywotność siedziska i ułatwia czyszczenie. DINGYUE zaleca montaż zaworu z grzybkiem w pozycji częściowo otwartej podczas spawania, aby uniknąć uszkodzenia gniazda przez ciepło. W przypadku instalacji z trzema zaciskami użyj odpowiedniego rozmiaru uszczelki i równomiernie wyrównaj segmenty zacisku, aby uniknąć zniekształceń. Zawór należy zamontować tak, aby po zamknięciu korpus był całkowicie opróżniony.

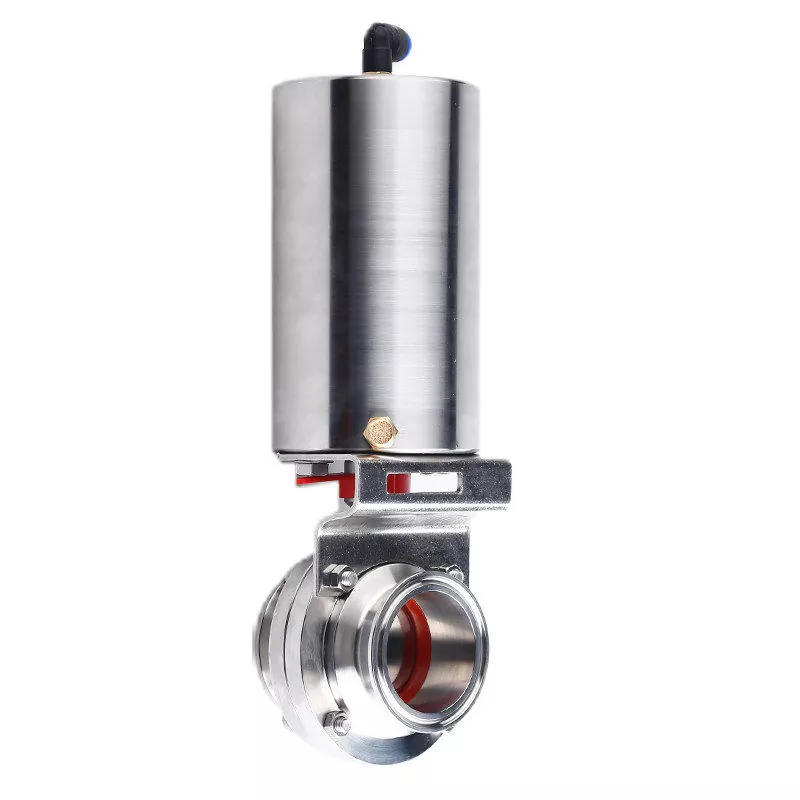

Rutynowa konserwacja obejmuje okresową kontrolę gniazda pod kątem przecięć, obrzęków lub odkształceń uciskowych. W większości konfiguracji z trzema zaciskami gniazdo można zdemontować i wymienić bez zdejmowania korpusu zaworu z przewodu. Podczas wymiany gniazda należy zastosować smar dopuszczony do kontaktu z żywnością tylko wtedy, gdy jest to wymagane ze względu na materiał gniazda. W przypadku zaworów automatycznych należy sprawdzać pozycje zatrzymania siłownika i ustawienia wyłączników krańcowych co najmniej raz na kwartał lub po każdym zakłóceniu procesu.
P: Jakie materiały są dostępne?
A:DINGYUE dostarcza materiały na korpusy i tarcze ze stali AISI 304, AISI 316L, duplex 2205 i AL-6XN do środowisk korozyjnych. Materiały gniazd obejmują EPDM, FKM, PTFE, silikon i NBR. Każda kombinacja materiałów jest wybierana na podstawie składu chemicznego produktu, środków czyszczących, ekspozycji na parę i cyklicznych zmian temperatury. Do każdego zaworu dołączone są certyfikaty identyfikowalności materiału.
P: Jak wybrać pomiędzy połączeniem trójzaciskowym a spawanym?

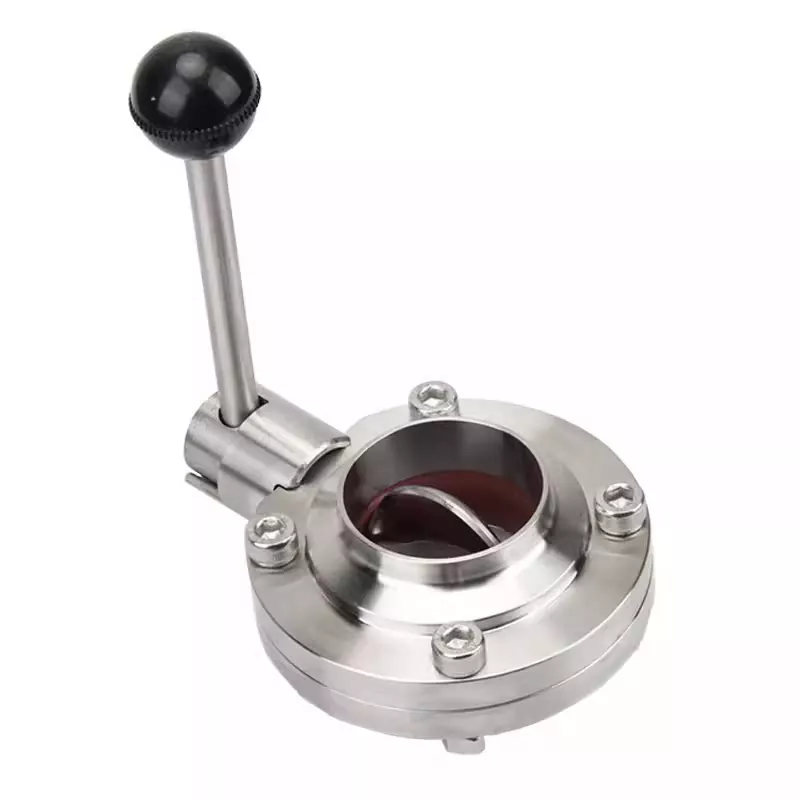

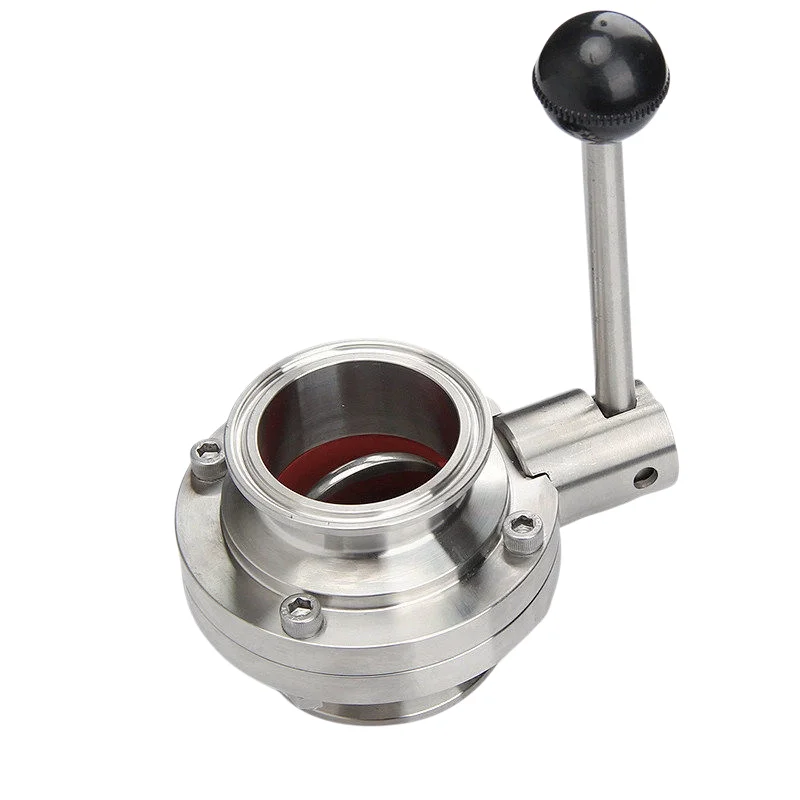

A:Połączenia typu Tri-clamp umożliwiają szybki demontaż w celu kontroli, czyszczenia i wymiany gniazda. Idealnie nadają się do linii wymagających częstych zmian produktów. Połączenia spawane zapewniają trwałe, pozbawione szczelin połączenie, które eliminuje powierzchnię uszczelek i jest preferowane w systemach wody o wysokiej czystości lub procesach ciągłych, gdzie akceptowalny jest minimalny dostęp konserwacyjny. Twój wybór powinien uwzględniać częstotliwość czyszczenia, dostęp do linii i wymagania dotyczące walidacji.
P: Czy sanitarny zawór motylkowy może obsługiwać wysokotemperaturowe procesy CIP i SIP?
A:Tak, jeśli materiał siedziska zostanie odpowiednio dobrany. Gniazda EPDM zazwyczaj wytrzymują parę nasyconą w temperaturze 248°F / 120°C w krótkich cyklach. Gniazda silikonowe mogą pracować w temperaturze do 392°F / 200°C w przypadku suchego ciepła lub powtarzającego się narażenia na parę. Gniazda PTFE oferują szeroki zakres temperatur od -40°F do 356°F / -40°C do 180°C. Przed specyfikacją należy zawsze sprawdzić określone ciśnienie pary i czas trwania cyklu w oparciu o dane dotyczące materiału gniazda.
P: Czy przepustnice sanitarne DINGYUE 3-A i FDA są zgodne z wymogami?
A:Tak. Zawory DINGYUE zaprojektowano tak, aby spełniały normy sanitarne 3-A i wymagania FDA dotyczące materiałów mających kontakt z żywnością. Gniazda elastomerowe są zgodne z FDA 21 CFR 177.2600, a wykończenie powierzchni spełnia wymagania dotyczące higienicznych powierzchni mających kontakt z produktem. Dostępna jest dokumentacja dotycząca pakietów walidacyjnych i audytów regulacyjnych.
P: Jak często należy wymieniać fotelik?
A:Żywotność gniazda zależy od częstotliwości cykli, temperatury procesu, środków czyszczących i ekspozycji na parę. W normalnych warunkach związanych z żywnością i napojami siedzisko z EPDM może wytrzymać od 12 do 24 miesięcy. Agresywne środki czyszczące, wysokie temperatury lub produkty ścierne skracają żywotność gniazda. DINGYUE zaleca kontrolę wzrokową co sześć miesięcy i wymianę w przypadku zaobserwowania przecięć, obrzęku, stwardnienia lub trwałego odkształcenia uciskowego.
