W zakładach przetwórstwa spożywczego, mleczarskiego, farmaceutycznego i biotechnologicznego niezawodność przechowywania płynów zależy od każdego punktu połączenia w systemie zbiorników. Armatura zbiorników wody sanitarnej to podstawowe interfejsy łączące zbiorniki, rurociągi, zawory, pompy i oprzyrządowanie, utrzymując jednocześnie czyste, wolne od szczelin środowisko. DINGYUE produkuje armaturę zbiorników na wodę sanitarną z zachowaniem ścisłych tolerancji wymiarowych, certyfikowaną identyfikowalnością materiałów i wykończeniami powierzchni zaprojektowanymi w celu zmniejszenia przyczepności drobnoustrojów.
DINGYUEArmatura zbiorników wody sanitarnej jest przeznaczona do zastosowań, w których kontrola zanieczyszczeń, łatwość czyszczenia i powtarzalność montażu nie podlegają negocjacjom. Każda złączka jest produkowana z litego pręta lub odkuwek, a nie z odlewów, co eliminuje porowatość i tworzy jednolitą strukturę ziaren. Wewnętrzne powierzchnie są obrabiane maszynowo, a następnie polerowane mechanicznie do lustrzanego wykończenia, a następnie opcjonalnie następuje elektropolerowanie w celu zwiększenia pasywacji. Wszystkie powierzchnie kontaktowe są wolne od zagłębień, fałd i pęknięć, w których mogłyby gromadzić się bakterie lub pozostałości produktu. DINGYUE stosuje kontrolowany proces produkcyjny, który obejmuje śledzenie liczby wytopów, kontrolę wymiarową na współrzędnościowych maszynach pomiarowych i końcową weryfikację chropowatości powierzchni w każdej partii produkcyjnej.

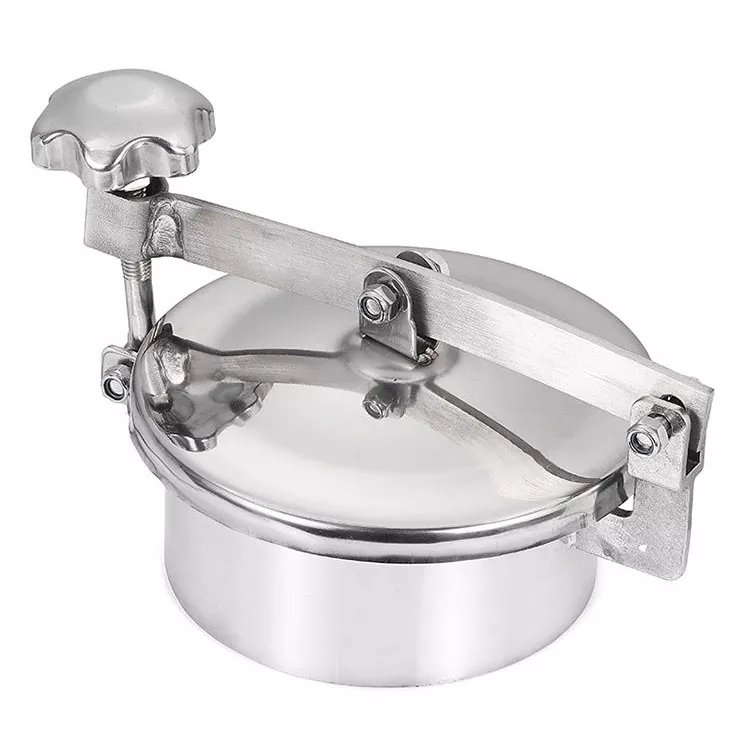

Asortyment produktów obejmuje tuleje wylotowe zbiorników, króćce spawane, kolanka, trójniki, redukcje, krzyżaki, zespoły wzierników, złącza kul natryskowych, adaptery czujników poziomu, uszczelki włazów i porty wykonane na zamówienie. Standardowe typy połączeń obejmują typy trójzaciskowe, spawane doczołowo, gwintowane, kołnierzowe i złącza DIN. DINGYUE oferuje również złącza hybrydowe, które łączą różne końcówki przyłączeniowe w jednym korpusie, redukując liczbę spawów i potencjalnych punktów nieszczelności w płozie zbiornika. Do przechowywania wody o wysokiej czystości wszystkie armatury mogą być dostarczane z elektropolerowanymi powierzchniami wewnętrznymi i opakowaniami w workach do pomieszczeń czystych, co potwierdza protokoły walidacji.
Wybór materiału ma bezpośredni wpływ na odporność na korozję, żywotność i zgodność z przepisami dotyczącymi kontaktu z żywnością. DINGYUE pozyskuje stal nierdzewną z certyfikowanych hut i prowadzi pełne raporty z testów chemicznych i mechanicznych dla każdego wytopu. Domyślnym materiałem na armaturę zbiorników wody sanitarnej jest stal nierdzewna 316L ze względu na niską zawartość węgla i dodatek molibdenu, który poprawia odporność na chlorki i płyny technologiczne. Do zastosowań obejmujących agresywne środki czyszczące lub parę o wysokiej temperaturze, DINGYUE oferuje alternatywne stopy, w tym duplex 2205, AL-6XN i Hastelloy C22. W przypadku mniej wymagających systemów wody użytkowej stal nierdzewna 304 może być dostarczona po niższej cenie, zachowując jednocześnie podstawowe wymagania higieniczne.
DINGYUE posiada zarejestrowany system zarządzania jakością ISO 9001:2015 i posiada autoryzację 3A Sanitary Standards dla wielu standardowych typów okuć. Każda partia produkcyjna armatury zbiorników wody sanitarnej przechodzi kontrolę wymiarową, weryfikację chropowatości powierzchni i przegląd certyfikacji materiałowej przed wypuszczeniem na rynek. Do każdego zamówienia dostarczane są raporty z testów młyna, które obejmują skład chemiczny, właściwości mechaniczne i identyfikowalność liczby wytopowej. Dla klientów z branży farmaceutycznej i biotechnologicznej DINGYUE może dostarczyć pełne pakiety dokumentacji, które obejmują certyfikaty pasywacji, pomiary grubości metodą elektropolerowania, deklaracje opakowań do pomieszczeń czystych i certyfikat zgodności. Łączniki spawane są również poddawane testom kwalifikacyjnym spoin orbitalnych w celu sprawdzenia tolerancji dopasowania i wymagań dotyczących oczyszczania.
Do czego służy armatura zbiorników wody sanitarnej?
Są to wyspecjalizowane elementy łączące, które łączą zbiorniki, rury, zawory i przyrządy monitorujące w higienicznych systemach procesowych. Posiadają gładkie, pozbawione szczelin powierzchnie wewnętrzne, które zapobiegają rozwojowi bakterii, uwięzieniu produktu i zanieczyszczeniu krzyżowemu. Typowe zastosowania obejmują zbiorniki do przechowywania oczyszczonej wody, systemy wody do wstrzykiwań, zbiorniki na roztwory CIP, naczynia fermentacyjne i zbiorniki do przechowywania płynnej żywności. DINGYUE produkuje te złącza z certyfikowanych materiałów i polerowanych powierzchni stykowych, aby spełnić wymagania FDA, 3A i USP.
Jak wybrać odpowiedni materiał?
Wybór materiału zależy od składu chemicznego przechowywanej wody, temperatury roboczej i procesu czyszczenia. W przypadku większości zastosowań z wodą oczyszczoną i temperaturą otoczenia stal nierdzewna 316L stanowi najlepszą równowagę pomiędzy kosztami i odpornością na korozję. Jeżeli woda zawiera chlorki w stężeniu powyżej 200 ppm, duplex 2205 lub AL-6XN zapewnia lepszą odporność na wżery. W przypadku cykli wykorzystujących parę wodną w wysokiej temperaturze powyżej 140°C należy sprawdzić, czy materiał zachowuje swoją wytrzymałość mechaniczną i pasywność. Inżynierowie techniczni DINGYUE mogą dokonać przeglądu analizy wody i zalecić najbardziej ekonomiczny stop, który spełni Twoje wymagania dotyczące żywotności.
Jakie wykończenie powierzchni jest wymagane w przypadku armatury zbiorników na wodę farmaceutyczną?
Farmaceutyczne systemy wodne zazwyczaj wymagają chropowatości powierzchni Ra 0,6 μm lub lepszej dla wody oczyszczonej oraz Ra 0,4 μm lub lepszej dla wody do iniekcji. Osiąga się to poprzez mechaniczne polerowanie do ziarnistości 320, a następnie elektropolerowanie i pasywację. Elektropolerowana powierzchnia usuwa osadzone cząsteczki żelaza i wzbogaca warstwę tlenku chromu, co poprawia łatwość czyszczenia i zmniejsza przyczepność drobnoustrojów. DINGYUE dostarcza armaturę do zbiorników wody sanitarnej o udokumentowanych wartościach Ra mierzonych w każdej partii produkcyjnej, wraz z certyfikatem pasywacji zgodnie z ASTM A967.
Jaka dokumentacja jest dostarczana do każdego zamówienia?
Każde zamówienie DINGYUE jest dostarczane z Certyfikatem zgodności, raportami z testów walcowni materiałów, protokołami kontroli chropowatości powierzchni i raportami z kontroli wymiarowej, jeśli ma to zastosowanie. W przypadku zastosowań farmaceutycznych i biotechnologicznych dodatkowa dokumentacja może obejmować certyfikaty grubości elektropolerowania, dzienniki pasywacji, deklaracje dotyczące opakowań w pomieszczeniach czystych oraz raporty z testów USP klasy VI dla uszczelek. DINGYUE zapewnia pełną identyfikowalność cieplną od oryginalnej huty stali po gotową armaturę, dzięki czemu każdy element można prześledzić aż do numeru cieplnego surowca. Dokumentacja ta wspiera audyty walidacyjne i regulacyjne.
Jak należy czyścić armaturę zbiorników wody sanitarnej przed montażem?
Przed montażem należy usunąć wszystkie materiały opakowaniowe i sprawdzić złączkę pod kątem uszkodzeń lub zanieczyszczeń. Oczyść zwilżone powierzchnie alkalicznym detergentem o niskiej zawartości pozostałości i oczyszczoną wodą, a następnie spłucz 70% alkoholem izopropylowym lub innym zatwierdzonym środkiem odkażającym. W przypadku armatury polerowanej elektrolitycznie należy unikać środków ściernych lub metalowych szczotek, które mogą porysować powierzchnię. Aby zachować czystość, DINGYUE wysyła elektropolerowane okucia w szczelnie zamkniętych workach do pomieszczeń czystych. Po instalacji cały system zbiorników należy oczyścić na miejscu w zatwierdzonym cyklu CIP, a następnie przepłukać oczyszczoną wodą do czasu, aż przewodność i poziomy endotoksyn osiągną specyfikacje procesu.
Jakie jest maksymalne ciśnienie robocze?
Maksymalne ciśnienie robocze zależy od rozmiaru złączki, rodzaju połączenia, materiału uszczelki i temperatury. W przypadku standardowych złączek trójzaciskowych od 1/2 cala do 4 cali firma DINGYUE ocenia montaż przy ciśnieniu 10 barów w temperaturze otoczenia przy zastosowaniu wysokiej jakości zacisków i uszczelek. W przypadku większych średnic lub podwyższonych temperatur ciśnienie znamionowe maleje. Złączki spawane wytrzymują wyższe ciśnienia, ponieważ nie wymagają zacisku i uszczelki. Na żądanie firma DINGYUE udostępnia wykresy wartości znamionowych ciśnienia i temperatury dla każdej konfiguracji złączki.
