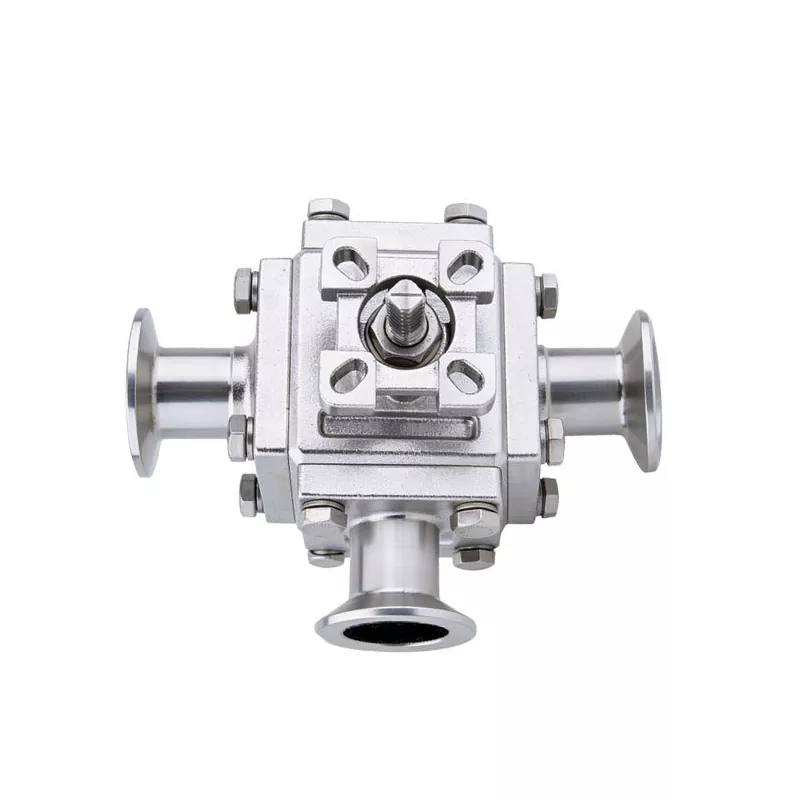

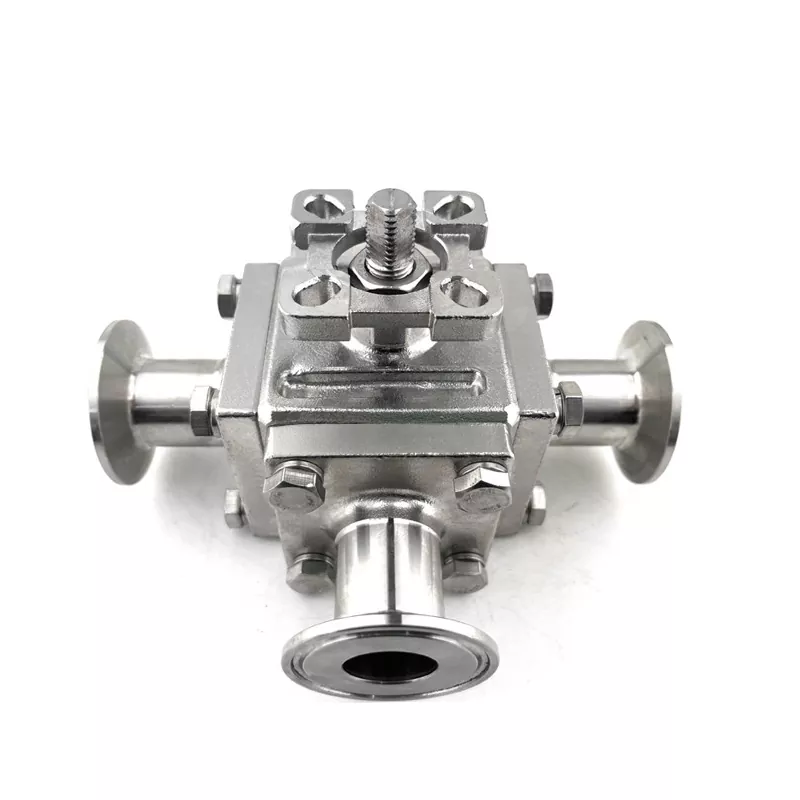

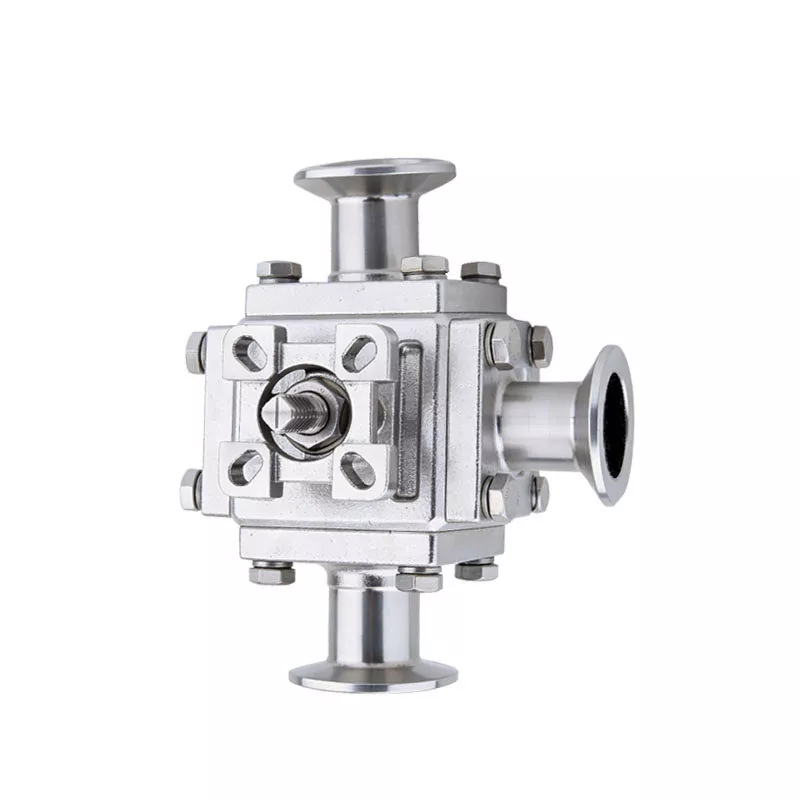

Trójdrożny, hermetyczny zawór kulowy z zaciskiem

W liniach przetwórstwa sanitarnego konstrukcja zaworu bezpośrednio wpływa na skuteczność czyszczenia i kontrolę zanieczyszczeń. Trójdrogowy, hermetyczny zawór kulowy z zaciskiem firmy DINGYUE został opracowany z kapsułkowaną konstrukcją, która pomaga zmniejszyć obszary zatrzymywania płynu i chroni krytyczne części uszczelniające podczas pracy. Połączenie zaciskowe umożliwia szybszy montaż i wymianę w porównaniu z tradycyjnymi konstrukcjami gwintowanymi, co ułatwia konserwację w często czyszczonych systemach rurociągów. Zawór ten, odpowiedni do produkcji napojów, sprzętu farmaceutycznego i zastosowań związanych z cyrkulacją cieczy o wysokiej czystości, zapewnia praktyczną wydajność przełączania przepływu, spełniając jednocześnie rygorystyczne wymagania higieniczne.

Kompleksowe specyfikacje techniczne

Jakiego 3-drogowego zaworu kulowego potrzebujesz?

Prosty przewodnik dla kupujących i menedżerów ds. zakupów nietechnicznych

Obydwa zawory świetnie sobie radzą z kontrolowaniem kierunków przepływu cieczy, ale wewnątrz mają inną budowę. Oto prosty, pozbawiony żargonu podział, który pomoże Ci wybrać odpowiedni dla Twojego budżetu i systemu.

1. Trójdrogowy, hermetyczny zawór kulowy z zaciskiem

Pomyśl o tym zaworze jak o szeroko otwartym, prostym tunelu. Otwór wewnątrz zaworu ma dokładnie taki sam rozmiar jak rurociąg.

Maksymalny przepływ, zerowy opór: Ponieważ nie ma wąskich miejsc, ciecz przepływa idealnie płynnie. Twoje pompy nie muszą pracować wyjątkowo ciężko i nie tracisz ciśnienia.

Najlepsze do gęstych płynów: Jeśli Twój płyn jest gęsty (jak sos, pasta lub żel) lub zawiera drobne cząsteczki, jest to najlepszy wybór, ponieważ absolutnie nic nie utknie.

Bardzo łatwe w czyszczeniu: Ponieważ wnętrze jest całkowicie płaskie i proste, Twój system czyszczenia (CIP/SIP) może łatwo przepłukać stare partie bez martwych stref.

Kompromis: w ciężkim, kwadratowym korpusie zastosowano więcej wysokiej jakości stali nierdzewnej, dzięki czemu jest cięższy i droższy.

2. Trójdrogowy zawór kulowy o zmniejszonym nachyleniu

Wewnątrz tego zaworu środkowa część (kula) jest nieco węższa niż rura. Aby wszystko dobrze się poruszało, zbudowaliśmy gładkie, stopniowane nachylenie (jak mała zjeżdżalnia) łączące środek z obydwoma końcami.

100% kompletny drenaż: Wbudowana konstrukcja nachylenia ratuje życie. Kiedy wyłączysz system lub go przepłuczesz, pozostała ciecz naturalnie ześlizgnie się i całkowicie wypłynie. Brak resztek kałuż lub zastoju płynu wewnątrz zaworu.

Duże oszczędności (wysoki zwrot z inwestycji): Ponieważ główne części są nieco mniejsze, zawór jest lżejszy i znacznie bardziej przyjazny dla budżetu. Zapewnia najwyższą wydajność sanitarną w niższej cenie.

Najlepsze do przezroczystych cieczy i gazów: Idealny do czystej wody, powietrza, gazów lub płynów chłodzących w centrach danych, gdzie niewielka zmiana szerokości przepływu nie wpływa na wydajność.

Szybka tabela porównawcza

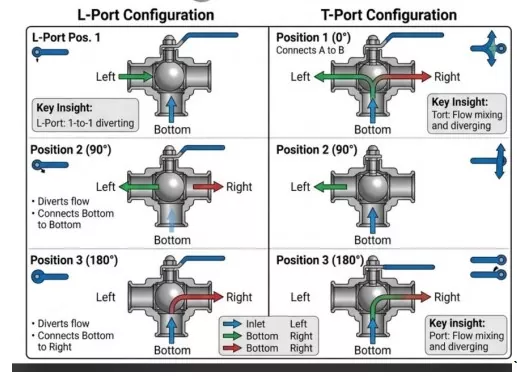

Zawory wielodrogowe pozwalają inżynierom uprościć złożone sieci rurociągów poprzez zastąpienie wielu zaworów jednokierunkowych pojedynczym zespołem wielodrogowym. Trójdrogowy zawór kulowy z zamkniętym zaciskiem Trójdrogowy zawór kulowy z zamkniętym zaciskiem jest dostępny w dwóch różnych konfiguracjach portów — port L lub port T — aby sprostać różnorodnym potrzebom w zakresie dystrybucji i mieszania płynów procesowych.

Konfiguracja portu L (zawór przełączający)

Konstrukcja z portem L służy przede wszystkim do przekierowania płynu z pojedynczej linii zasilającej w jeden z dwóch alternatywnych kierunków. Kiedy uchwyt lub siłownik obróci się o 90^\circ$, wewnętrzna ścieżka przepływu przełącza się płynnie z portu wylotowego A do portu wylotowego B. Niemożliwe jest jednoczesne podłączenie wszystkich trzech portów w konfiguracji portu L, co czyni go idealnym wyborem do izolowania sprzętu zapasowego lub przełączania ścieżek płynu między dwoma oddzielnymi zbiornikami magazynującymi.

Konfiguracja portu T (zawór mieszający i mieszający)

Konstrukcja z portem T zapewnia najwyższą elastyczność systemu. Może pełnić funkcję zaworu przełączającego, zaworu mieszającego lub całkowicie otwartego bloku przelotowego. Zawór trójnikowy może połączyć wszystkie trzy przyłącza rurociągu jednocześnie, umożliwiając połączenie dwóch oddzielnych strumieni procesowych w jedną linię zmieszanego płynu. Dodatkowo obracanie kuli zaworu umożliwia odizolowanie poszczególnych linii lub utrzymanie pełnego przepływu trójdrożnego, zapewniając inżynierom automatykom pełną elastyczność podczas projektowania złożonych sieci płynów.

Często zadawane pytania

P: Dlaczego kapsułkowane gniazdo jest niezbędne do przetwarzania o wysokiej czystości?

Odp.: Standardowe gniazdo trójdrożnego zaworu kulowego z zamkniętym zaciskiem uszczelnia jedynie wokół otworów wlotowych i wylotowych, pozostawiając małą otwartą szczelinę pomiędzy kulą a obudową zaworu. Płyn procesowy może przedostać się do tej wnęki i zatrzymać się. Zamknięte gniazdo całkowicie wypełnia tę pustą przestrzeń, zapewniając, że żadne media nie zostaną uwięzione wewnątrz korpusu zaworu.

P: Czy ten zawór może wytrzymać sterylizację parową w wysokiej temperaturze?

O: Tak. Zbudowane z naszych najwyższej jakości gniazd polimerowych TFM 1600, nasze zawory działają niezawodnie w ciągłych temperaturach do 180 $\circ\text{C}$, co czyni je w pełni kompatybilnymi ze standardowymi cyklami czyszczenia termicznego metodą czyszczenia na miejscu (CIP) i parą na miejscu (SIP).

P: Czy do przesyłki dołączone są pełne dokumenty umożliwiające identyfikację materiału?

O: Tak. Do każdej przesyłki dołączone są kompleksowe raporty z testów materiałowych (MTR) zgodne z normą EN 10204 3.1, przedstawiające dokładny skład chemiczny i dane z testów fizycznych wszystkich części ze stali nierdzewnej, zapewniające pełną identyfikowalność aż do pierwotnego stopu stali.

Dedykowany serwis posprzedażny i wsparcie gwarancyjne

Nasza relacja z Twoim zespołem nie kończy się w momencie opuszczenia naszej fabryki. Za każdym produktem, który budujemy, stoimy za pomocą kompleksowego systemu wsparcia zaprojektowanego, aby zapewnić płynne działanie linii produkcyjnych:

1) Kompleksowa gwarancja: każdy zawór obejmuje standardową 12-miesięczną gwarancję konstrukcyjną obejmującą materiały i jakość produkcji.

2) Części zamienne gotowe do wysyłki: Utrzymujemy w naszym magazynie duży zapas zestawów zamiennych gniazd, uszczelek trzonka i pierścieni uszczelniających typu O-ring, co pozwala nam szybko wysyłać części zamienne i minimalizować przestoje w Twoim zakładzie.

3) Elastyczne wsparcie techniczne: Nasz doświadczony zespół wsparcia technicznego jest dostępny za pośrednictwem poczty elektronicznej lub rozmów wideo, aby pomóc Twojemu zespołowi w przypadku pytań dotyczących instalacji, konfiguracji siłownika lub rozwiązywania problemów z rutynową konserwacją.
