Elastyczne złącze węża Tri Clamp i zaciskanie

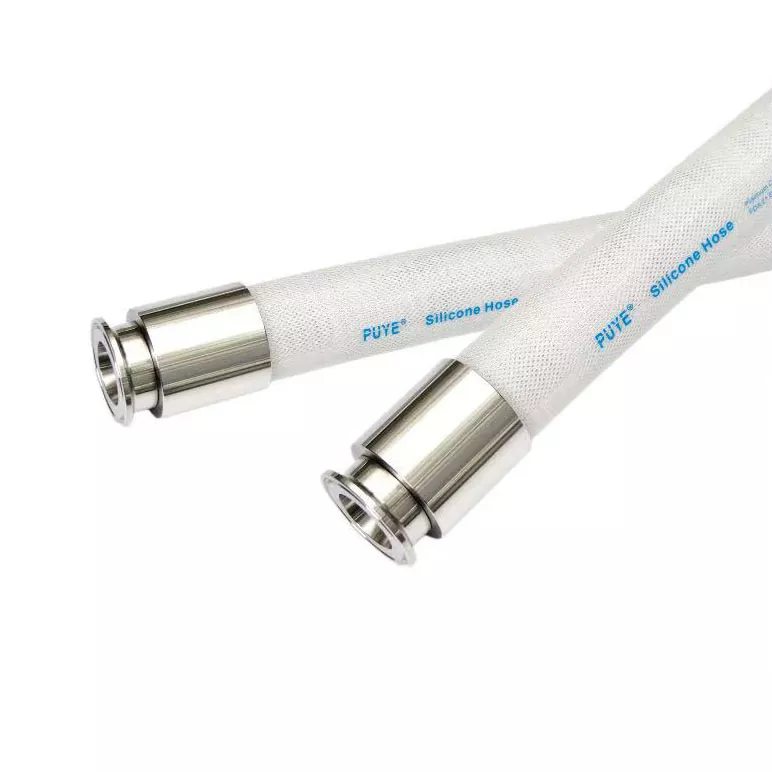

Elastyczne połączenie węża często staje się najsłabszym punktem instalacji rurowej, szczególnie gdy wąż musi wytrzymać zmiany ciśnienia, częste czyszczenie lub wielokrotny montaż. W elastycznym złączu i zaciskaniu węża Tri Clamp zastosowano kolce węża ze stali nierdzewnej w połączeniu z trwałą tuleją zaciskaną, aby zabezpieczyć wąż na miejscu, zapobiegając poluzowaniu lub wyciągnięciu podczas pracy.

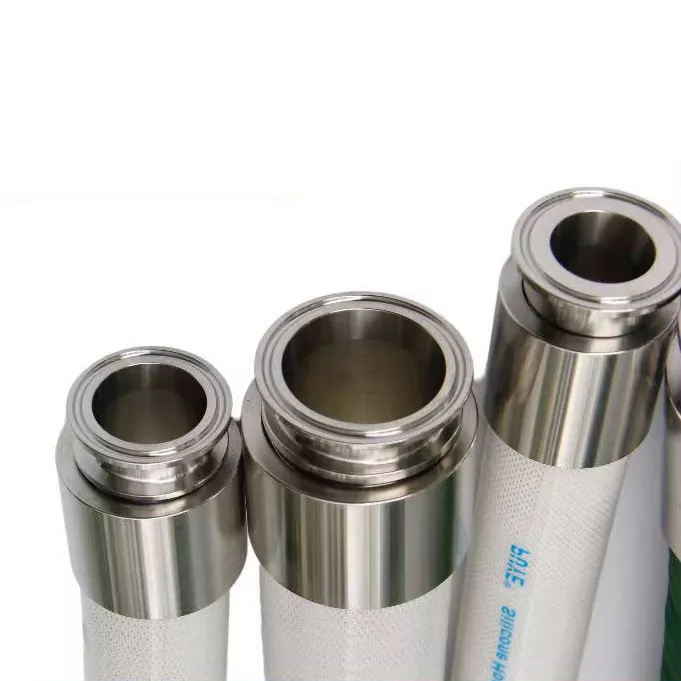

Końcówka Tri-Clamp umożliwia bezpośrednie połączenie węża z wyposażeniem rurociągów sanitarnych, podczas gdy zagniatana tuleja zapewnia stałą siłę trzymania wokół korpusu węża. Dostępna ze złączkami ze stali nierdzewnej 304 lub 316L i wężem wykonanym z higienicznych materiałów, ta metoda łączenia jest odpowiednia dla systemów wymagających możliwości czyszczenia, elastycznego prowadzenia i długiej żywotności. Rozmiary węży, standardy zacisków i konfiguracje złączy można dostosować do różnych wymagań projektu.

Szczegóły specyfikacji

Kluczowe zalety konstrukcyjne i materiałowe

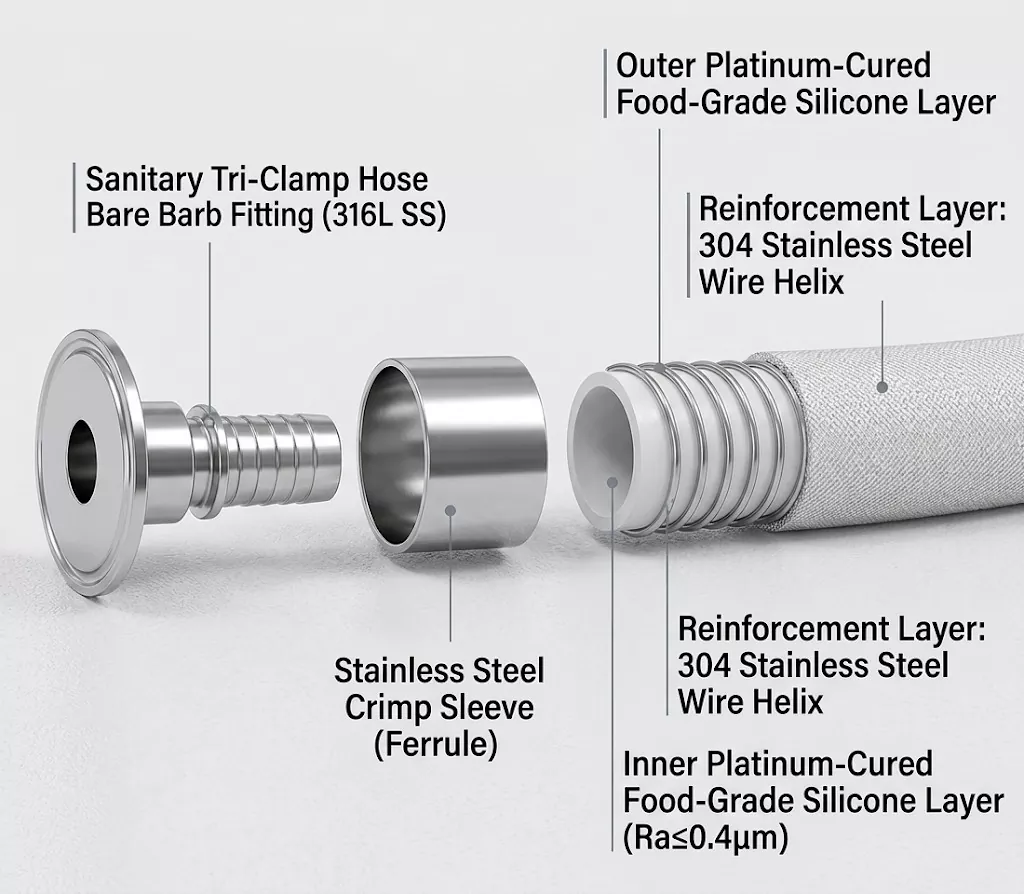

Trwale trwale zaciśnięte połączenie: Tuleja ze stali nierdzewnej jest zagniatana maszynowo na złączce z wieloma króćcami, tworząc trwałe, odporne na manipulacje uszczelnienie, które zapobiega wydmuchaniu węża pod wpływem skoków ciśnienia lub silnych wibracji.

Konstrukcja silikonowa utwardzana platyną: bezwonna, bez smaku i nie wymywająca. Utwardzanie platyną zapewnia doskonałą czystość i mniejszą zawartość substancji ekstrahowalnych w porównaniu ze standardowym silikonem utwardzanym nadtlenkiem.

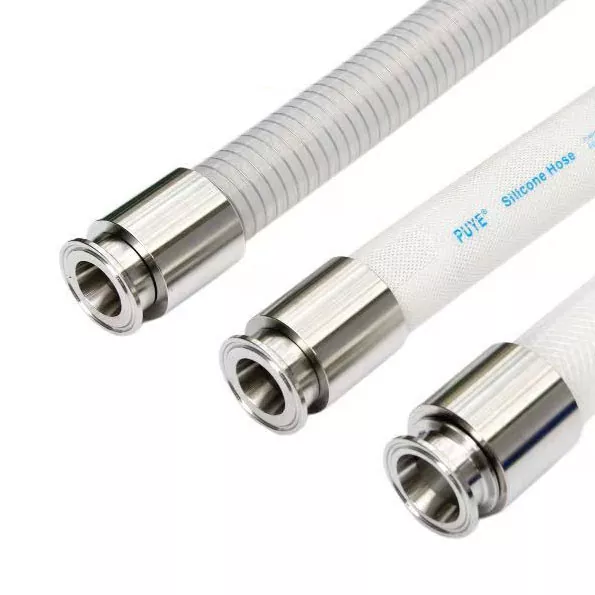

Odporność na podciśnienie i załamania: Wzmocniony spiralą z drutu ze stali nierdzewnej 304, wąż zachowuje pełną średnicę wewnętrzną podczas ciasnych zakrętów i operacji przy wysokiej próżni/ssaniu, bez spłaszczania i zapadania się.

Wyjątkowo gładki otwór wewnętrzny z lustrzanym wykończeniem: Gładka powierzchnia wewnętrzna zapobiega gromadzeniu się produktu, zmniejsza straty spowodowane tarciem i zapewnia łatwe czyszczenie CIP/SIP.

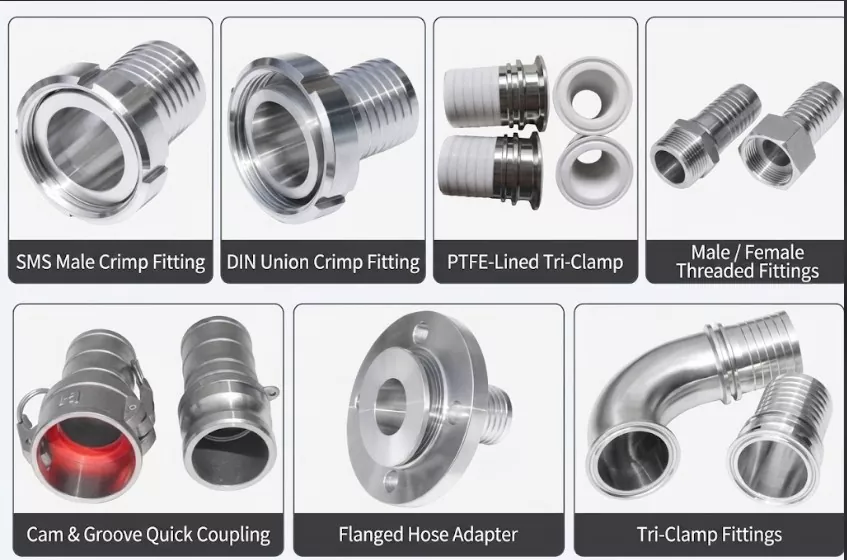

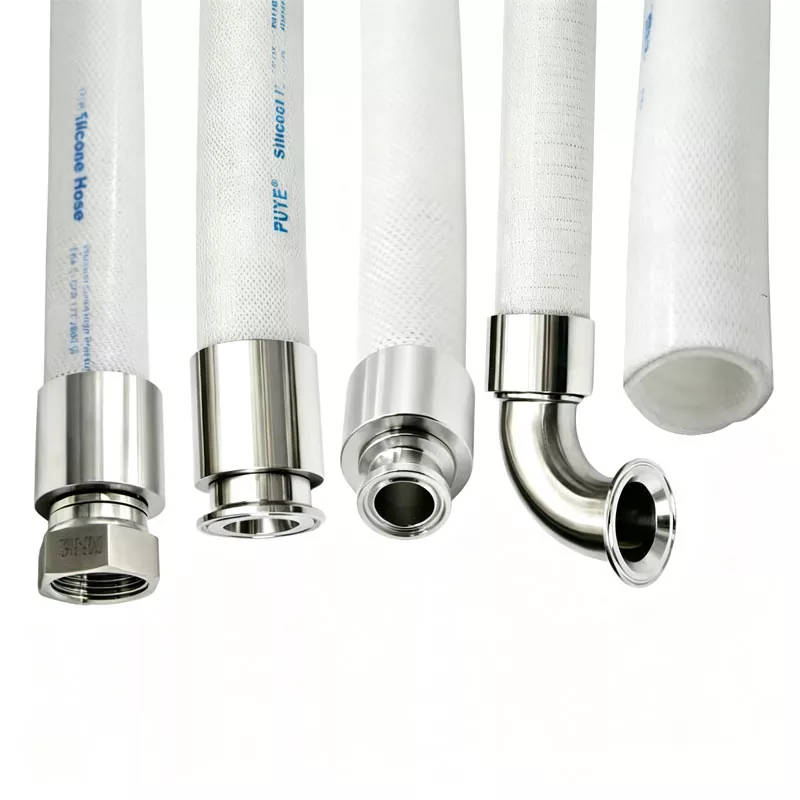

Dostępne style połączeń końcowych

Tri-Clamp / Tri-Clover (TC): Konstrukcje proste i kolankowe 90^\circ$ spełniające normy ASME BPE i 3-A umożliwiające szybki montaż bez użycia narzędzi.

Europejskie Unie Sanitarne (DIN i SMS): Precyzyjnie obrobione nakrętki obrotowe DIN i złącza z gwintem zewnętrznym SMS do europejskich urządzeń mleczarskich i browarniczych.

Przemysłowe adaptery gwintowane: Gwinty męskie i żeńskie NPT/BSPT do bezpośredniego łączenia z pompami, kolektorami i sztywnymi rurami.

Adaptery kołnierzowe i Camlock: kołnierze ANSI/DIN do systemów o dużej wytrzymałości oraz szybkozłącza Camlock (EC) do szybkiego przesyłu płynu.

Odporne na korozję złączki z wykładziną PTFE: Końcówki kołnierzowe i zaciskowe z pełnymi wykładzinami z PTFE do bardzo agresywnych roztworów chemicznych.

Często zadawane pytania

P: Skąd mam wiedzieć, czy ta złączka pasuje do mojej elastycznej złączki Tri-Clamp i grubości ścianki zacisku?

Odp.: jest to bardzo ważne przy zaciskaniu! Nasze złączki projektowane są w oparciu o standardowe identyfikatory węży sanitarnych (średnice wewnętrzne) i typowe grubości ścianek. Przy składaniu zamówienia wystarczy podać średnicę wewnętrzną i średnicę zewnętrzną (OD) węża, a my podamy dokładny rozmiar tulei, aby zagwarantować bezpieczne i pewne zaciśnięcie.

P: Czy pomiędzy elastyczną złączką do węża z trzema zaciskami i zaciśnięciem a złączką znajduje się „martwa przestrzeń”, w której mogą rozwijać się bakterie?

Odp.: Nie w przypadku naszego projektu! Nasze zaciskane łodygi mają gładką, zazębiającą się konstrukcję ogona. Po prawidłowym zaciśnięciu tulejką przejście pomiędzy wewnętrzną okładziną węża a trzonem ze stali nierdzewnej staje się niemal całkowicie płynne. Eliminuje to szczeliny i utrzymuje żyłkę w 100% higieniczną.

Kontrola jakości ＆ Chropowatość

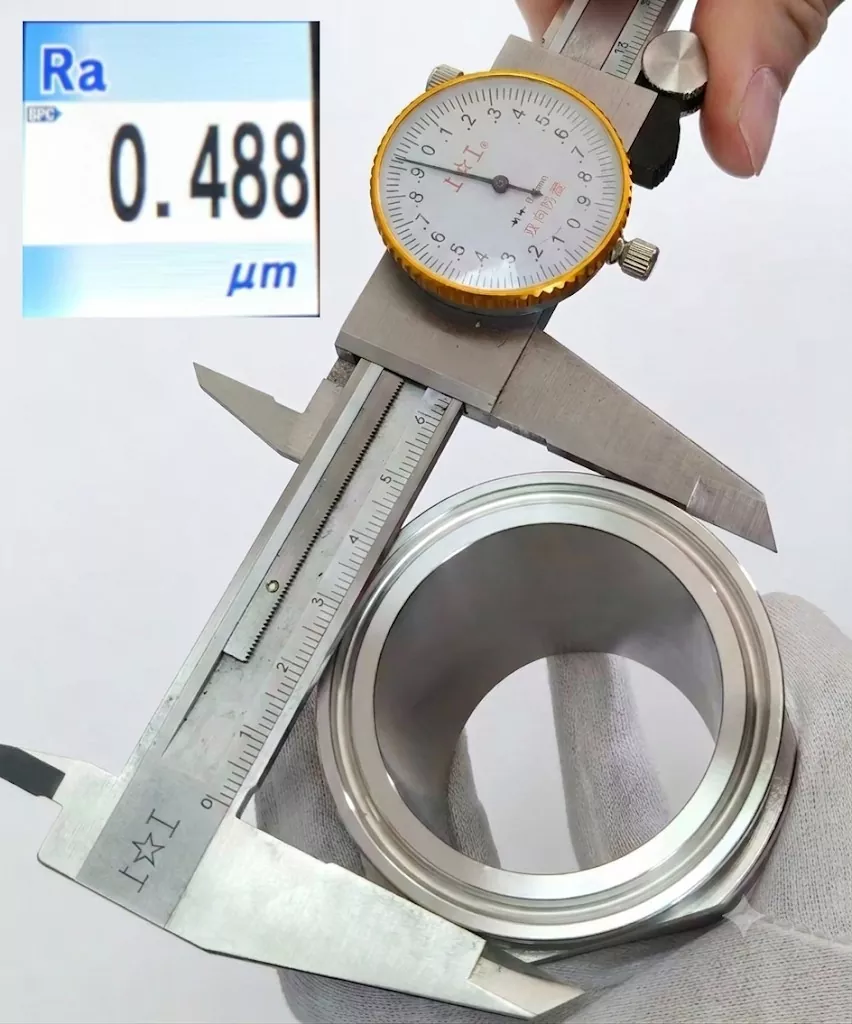

Nasz benchmark jakości jest prosty: perfekcja albo nic. Każda partia przechodzi 100% kontrolę pod kątem wysokości, średnicy wewnętrznej, średnicy zewnętrznej i wykończenia powierzchni wewnętrznej (Ra < 0,8 µm). Wysyłane są wyłącznie produkty spełniające ten wysoki standard. Możesz mieć pewność, że Twoje zamówienie zostało zbudowane i przetestowane pod kątem wydajności.

Wsparcie serwisowe firmy DINGYUE

Każdy projekt rurociągów sanitarnych ma inne wymagania, począwszy od wymiarów przyłączy i doboru materiałów, po harmonogramy dostaw i warunki montażu. DINGYUE zapewnia wsparcie techniczne przez cały proces zakupu, aby pomóc klientom wybrać odpowiednie komponenty i sprawnie zrealizować projekty.

Przed produkcją nasz zespół pomaga w wyborze produktu, potwierdzeniu rysunku i niestandardowych wymaganiach, w tym specjalnych wymiarach, wykończeniu powierzchni, materiałach i standardach połączeń. Próbki są dostępne do testowania i weryfikacji przed zamówieniami zbiorczymi.

Podczas produkcji każda partia jest kontrolowana zgodnie ze ścisłymi procedurami jakości. Aby mieć pewność, że każdy komponent spełnia wymagania projektu, można dostarczyć certyfikaty materiałowe, zapisy kontroli wymiarowej i dokumenty umożliwiające śledzenie produkcji.

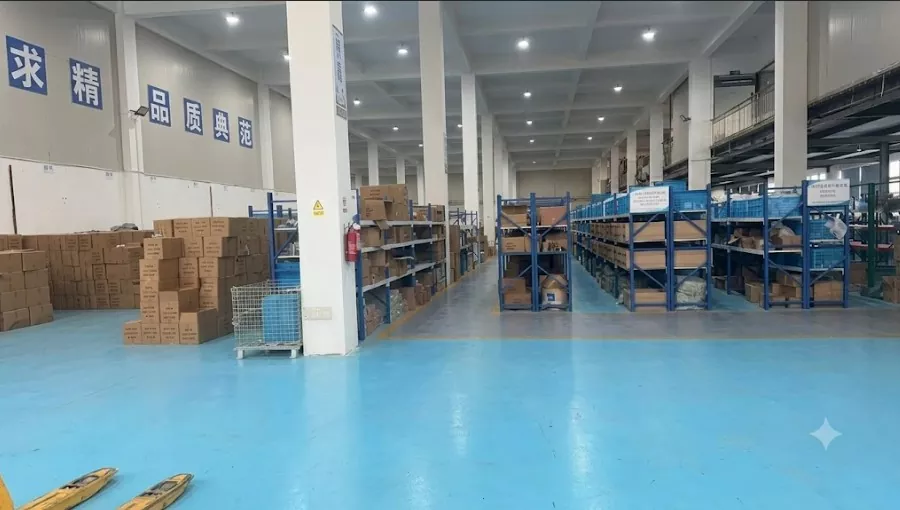

W przypadku zamówień międzynarodowych DINGYUE wspiera profesjonalne pakowanie, koordynację wysyłek i aktualizację zamówień od produkcji po dostawę. Po otrzymaniu produktów klienci mogą również uzyskać wskazówki dotyczące instalacji, pomoc techniczną i wsparcie w zakresie wymiany, jeśli zajdzie taka potrzeba.
