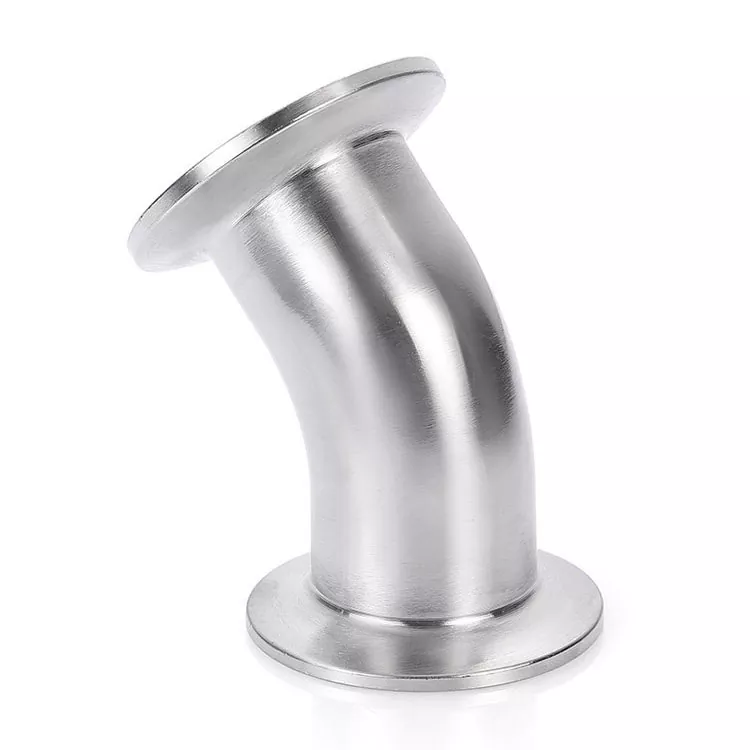

Kolanko z potrójnym zaciskiem 45°

W projektowaniu rurociągów sanitarnych kąt złączki wpływa bezpośrednio na wykorzystanie przestrzeni, stabilność przepływu i efektywność konserwacji. Kolanko Tri Clamp 45° DINGYUE zapewnia łagodniejsze przejście w porównaniu z tradycyjnymi kolanami 90 stopni, dzięki czemu nadaje się do systemów, w których ważne jest płynniejsze prowadzenie i zmniejszona utrata ciśnienia.

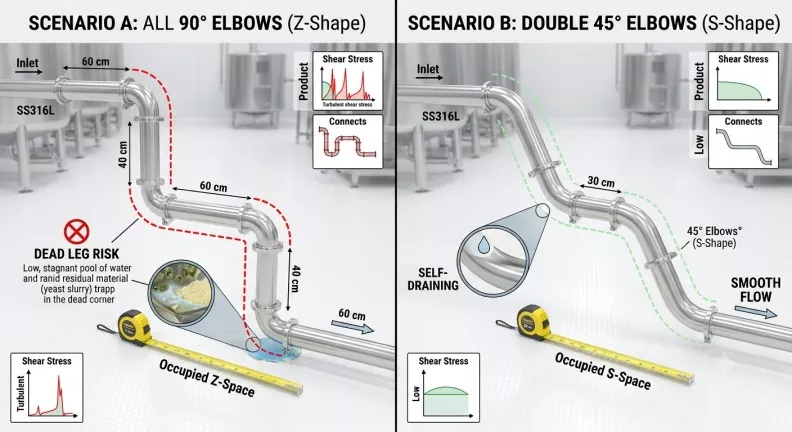

Dlaczego warto wybrać kolanko Tri Clamp 45° zamiast standardowego kolanka 90°?

1. Płynniejsza zmiana kierunku przepływu w przypadku wrażliwych produktów

W wielu systemach procesowych nagłe zmiany kierunku przepływu mogą zwiększyć turbulencje i spowodować niepotrzebne straty ciśnienia. Może to mieć wpływ na produkty o wrażliwych właściwościach, takie jak produkty mleczne, napoje i płyny o dużej lepkości.

Konfiguracja pod kątem 45° zapewnia bardziej stopniową ścieżkę przejścia, umożliwiając przepływ płynów przez rurociąg z mniejszymi zakłóceniami. Dzięki temu jest to praktyczny wybór do zastosowań, w których ważne jest utrzymanie konsystencji produktu i stabilny przepływ.

2. Bardziej elastyczny układ rurociągów w ograniczonej przestrzeni

Układy wyposażenia w zakładach spożywczych, farmaceutycznych i przemysłowych często wymagają kompaktowych układów rur wokół zbiorników, pomp i jednostek przetwórczych.

Kolanko Tri Clamp 45° zapewnia większą elastyczność przy projektowaniu tras rurociągów. Łącząc wiele łączników ustawionych pod kątem 45 stopni, inżynierowie mogą uzyskać płynniejsze zmiany kierunku, jednocześnie zmniejszając potrzebę stosowania dużych, zajmujących przestrzeń układów rur.

3. Higieniczna konstrukcja ułatwiająca czyszczenie i konserwację

Systemy rurociągów sanitarnych wymagają złączek, które minimalizują gromadzenie się pozostałości i upraszczają procedury czyszczenia.

Kolana Tri Clamp 45° DINGYUE są produkowane z gładkimi powierzchniami wewnętrznymi i precyzyjnymi wymiarami końcówek zacisków, co zapewnia niezawodne połączenia i skuteczne procesy czyszczenia CIP/SIP. Konstrukcja pomaga w utrzymaniu czystości rurociągów i zmniejsza trudności konserwacyjne spowodowane słabą dokładnością montażu lub nierównościami powierzchni.

Specyfikacje techniczne

Aplikacje

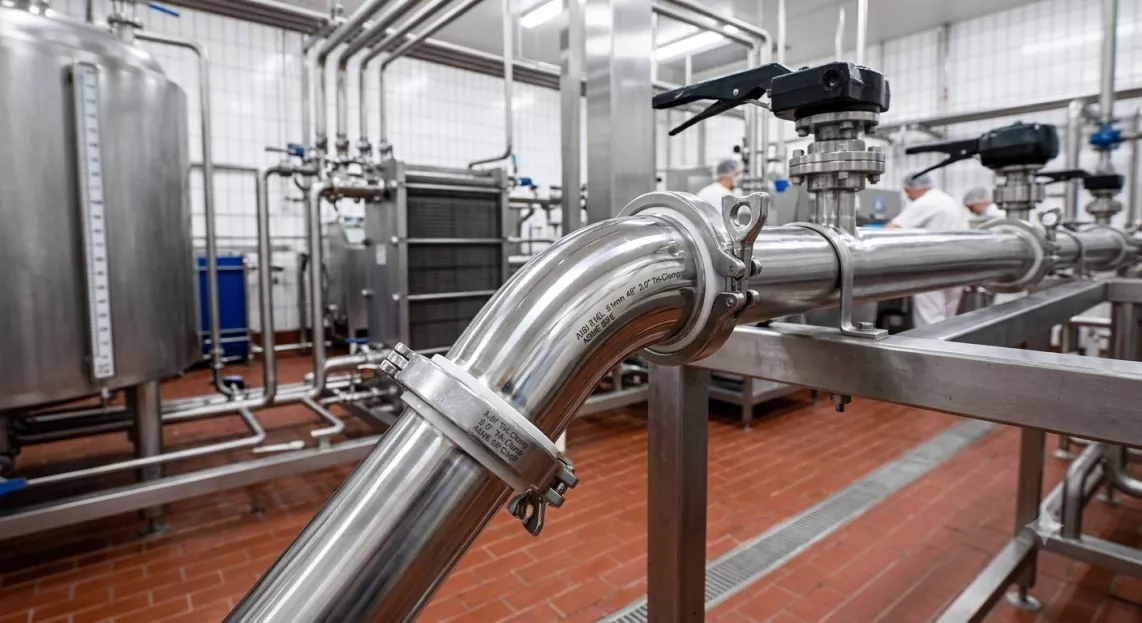

Przetwarzanie żywności i napojów

Kolana Tri Clamp 45° są powszechnie instalowane w rurociągach napojów, browarów, nabiału i przetwórstwa spożywczego, gdzie wymagane jest płynne przenoszenie produktu i łatwe czyszczenie.

Systemy farmaceutyczne i biotechnologiczne

W zastosowaniach farmaceutycznych i biotechnologicznych higieniczne elementy rurociągów pomagają utrzymać czyste warunki przetwarzania i wspierają rygorystyczne procedury sanitarne.

Systemy chłodzenia cieczą

W zaawansowanych systemach chłodzenia, takich jak pętle chłodzenia cieczą w centrach danych, ważne są kompaktowe układy rur i niezawodne połączenia. Armatura sanitarna ze stali nierdzewnej zapewnia stabilną pracę specjalistycznych systemów obiegu płynów.

Ścisła kontrola od surowca do gotowego produktu

W przypadku elementów rurociągów sanitarnych autentyczność materiału i jakość powierzchni bezpośrednio wpływają na niezawodność systemu i higienę. DINGYUE stosuje rygorystyczne procedury kontrolne w całym procesie produkcyjnym, aby mieć pewność, że każde kolanko Tri Clamp 45° spełnia wymagane standardy materiałowe i wymiarowe.

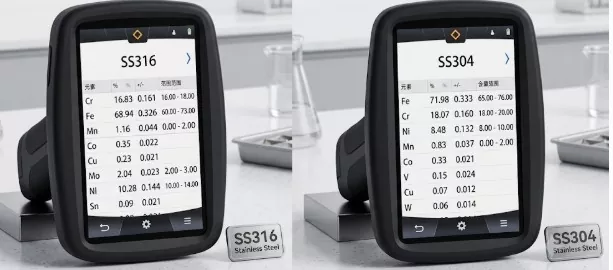

Przed produkcją materiały ze stali nierdzewnej są weryfikowane w celu potwierdzenia prawidłowego gatunku 304 lub 316L. Podczas produkcji każda złączka jest sprawdzana pod kątem wymiarów, jakości formowania i stanu powierzchni. Kontrole końcowe zapewniają, że gotowe produkty spełniają wymagania klienta przed pakowaniem i wysyłką.

Ten identyfikowalny proces kontroli jakości pomaga klientom zmniejszyć ryzyko spowodowane niespójnymi materiałami, niedokładnymi wymiarami lub nieodpowiednim wykończeniem powierzchni w projektach rurociągów sanitarnych.

Wyprodukowano z myślą o niezawodnej integracji z rurociągami sanitarnymi

Armatura sanitarna musi być dokładnie dopasowana do zaworów, pomp, zbiorników i innego sprzętu przetwórczego. Kolana DINGYUE 45° Tri Clamp są produkowane z kontrolowanymi wymiarami i znormalizowanymi opcjami połączeń, aby zapewnić płynną instalację w różnych systemach.

Konstrukcja z trzema zaciskami umożliwia szybszy montaż i konserwację w porównaniu z połączeniami stałymi, dzięki czemu nadaje się do środowisk produkcyjnych, w których często wymagane jest czyszczenie, kontrola lub wymiana sprzętu.

Ostrożne obchodzenie się z przesyłkami międzynarodowymi

Właściwe opakowanie jest ważnym elementem utrzymania jakości komponentów sanitarnych podczas transportu. Po końcowej kontroli kolanka DINGYUE 45° Tri Clamp są starannie pakowane w celu ochrony wypolerowanej powierzchni i obszarów połączeń podczas transportu międzynarodowego.

Zamówienia przygotowywane są według wymagań Klienta, z dbałością o ilość towaru, bezpieczeństwo opakowania i koordynację wysyłki. Dzięki doświadczonej obsłudze eksportu i globalnej współpracy logistycznej DINGYUE wspiera klientów w stabilnych dostawach zarówno w przypadku regularnych zamówień, jak i dostaw opartych na projektach.

Często zadawane pytania

1. Do czego służy kolanko Tri Clamp 45°?

Służy do zmiany kierunku rurociągów sanitarnych, zapewniając jednocześnie płynniejsze przejście w porównaniu z kształtkami o większym kącie. Jest powszechnie instalowany w systemach z żywnością, napojami, farmaceutykami, nabiałem i płynami o wysokiej czystości.

2. Jakie materiały są dostępne dla naszych kolanek Tri Clamp?

DINGYUE oferuje kolanka Tri Clamp 45° wykonane ze stali nierdzewnej 304 i 316L. Stal nierdzewna 316L jest często wybierana do zastosowań farmaceutycznych i zastosowań wymagających wysokiej czystości ze względu na jej zwiększoną odporność na korozję i przydatność do wymagających środowisk.

3. Jaka jest różnica pomiędzy kolanem 45° a kolanem sanitarnym 90°?

Kolano 45° zapewnia bardziej stopniową zmianę kierunku rurociągu, co może pomóc w zmniejszeniu turbulencji i strat ciśnienia. Kolano 90° jest powszechnie stosowane, gdy ze względu na ograniczenia układu sprzętu wymagany jest bezpośredni obrót pod kątem prostym.

Odpowiedni wybór zależy od projektu rurociągu, dostępnej przestrzeni montażowej i wymagań procesowych.

4. Czy DINGYUE może dostosować kolanka Tri Clamp?

Tak. DINGYUE może dostosować kolanka sanitarne zgodnie z wymaganiami projektu, w tym rozmiarem, gatunkiem materiału, grubością ścianki, wykończeniem powierzchni i standardami połączeń. Rozwiązania OEM są dostępne dla producentów sprzętu i projektów inżynieryjnych.

5. Jakie standardy są obsługiwane dla tego kolanka sanitarnego?

Może być produkowany zgodnie z powszechnymi normami sanitarnymi, w tym wymaganiami 3A, DIN, SMS, ISO, IDF, RJT, BS i BPE.

6. W jaki sposób DINGYUE zapewnia jakość produktu?

Każda złączka przechodzi weryfikację materiałową, kontrolę wymiarową, kontrolę jakości powierzchni i kontrolę końcową przed wysyłką. Procesy te pomagają zapewnić stałą wydajność i kompatybilność z systemami rurociągów sanitarnych.
