Niezawodny system rurociągów sanitarnych zaczyna się od każdego punktu podłączenia. Nawet jeśli zawory i sprzęt działają dobrze, złej jakości elementy połączeń mogą mieć wpływ na skuteczność uszczelnienia, efektywność konserwacji i długoterminową stabilność systemu.

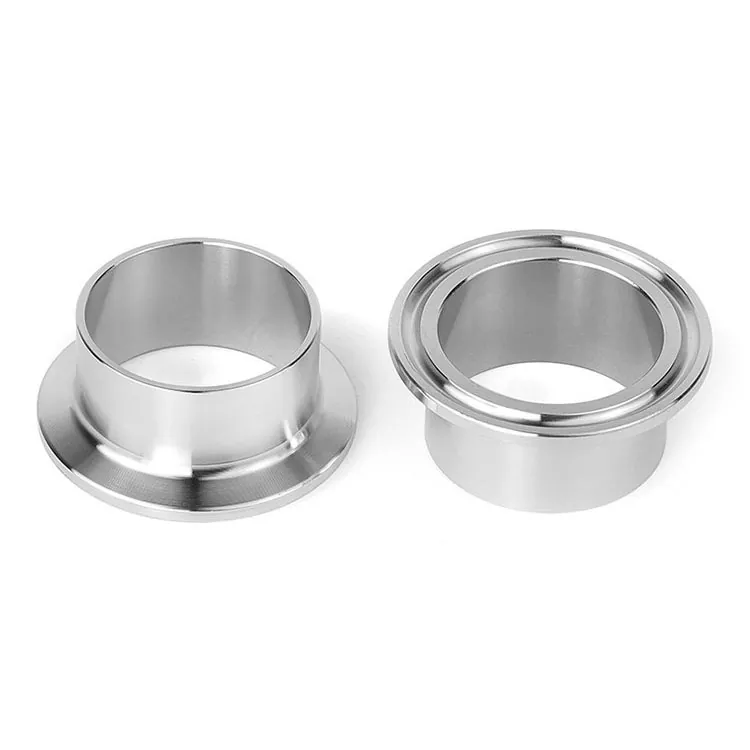

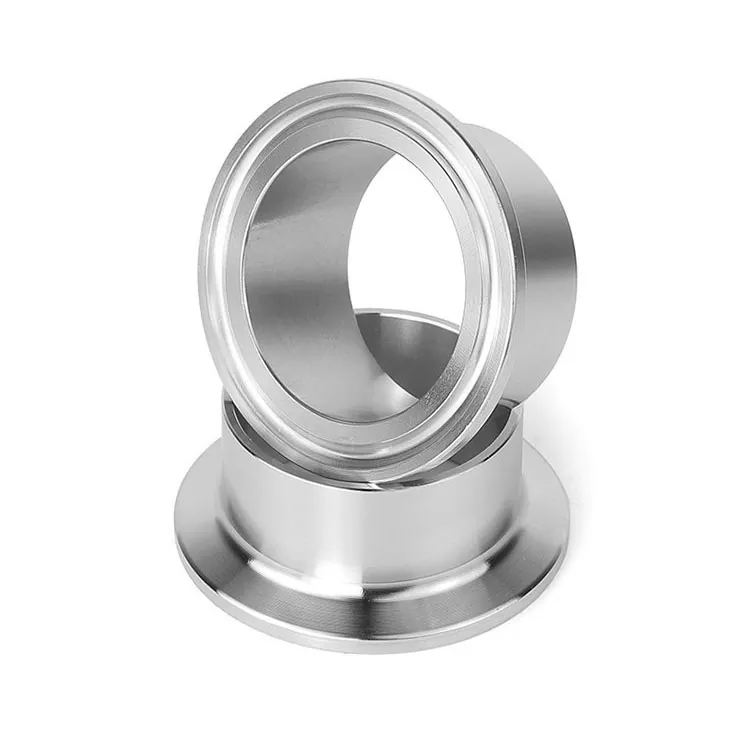

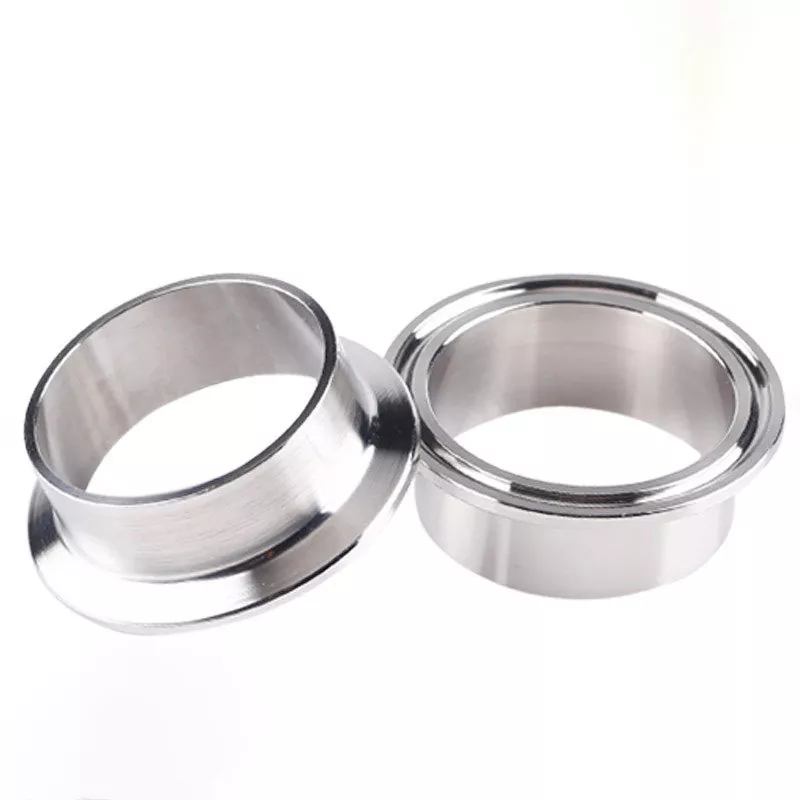

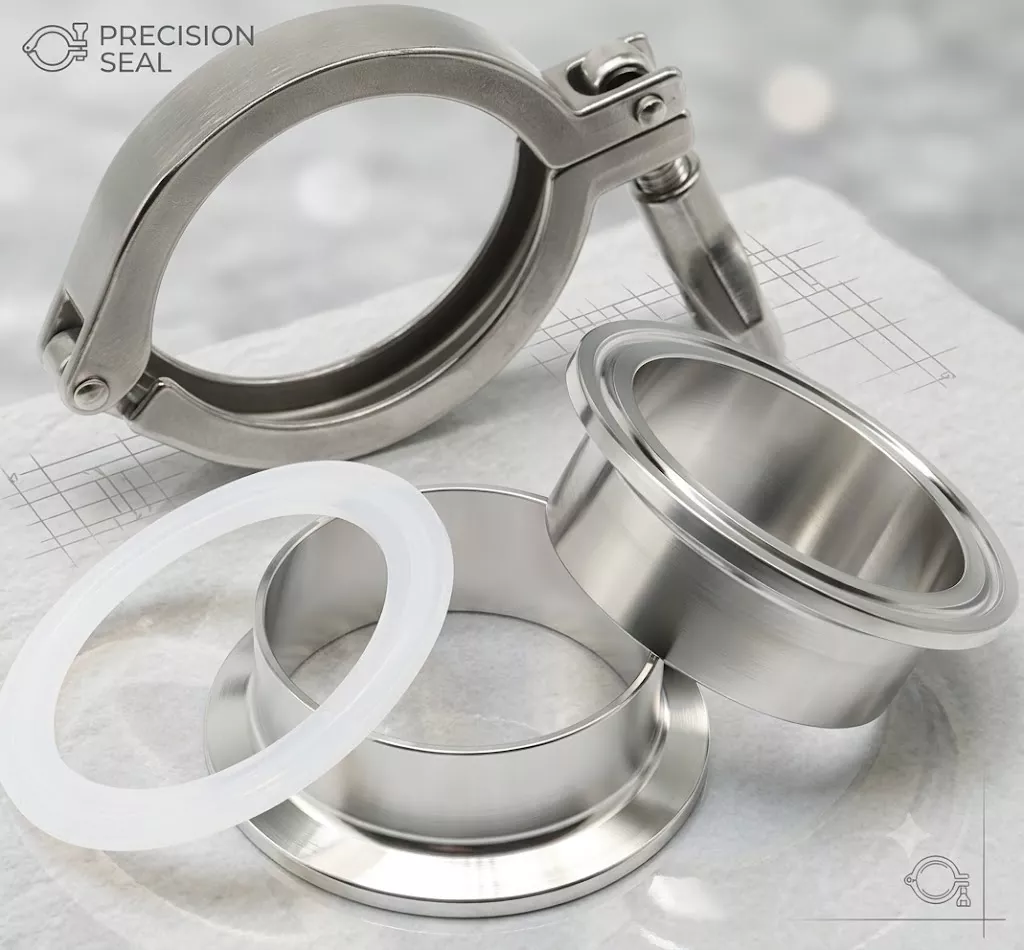

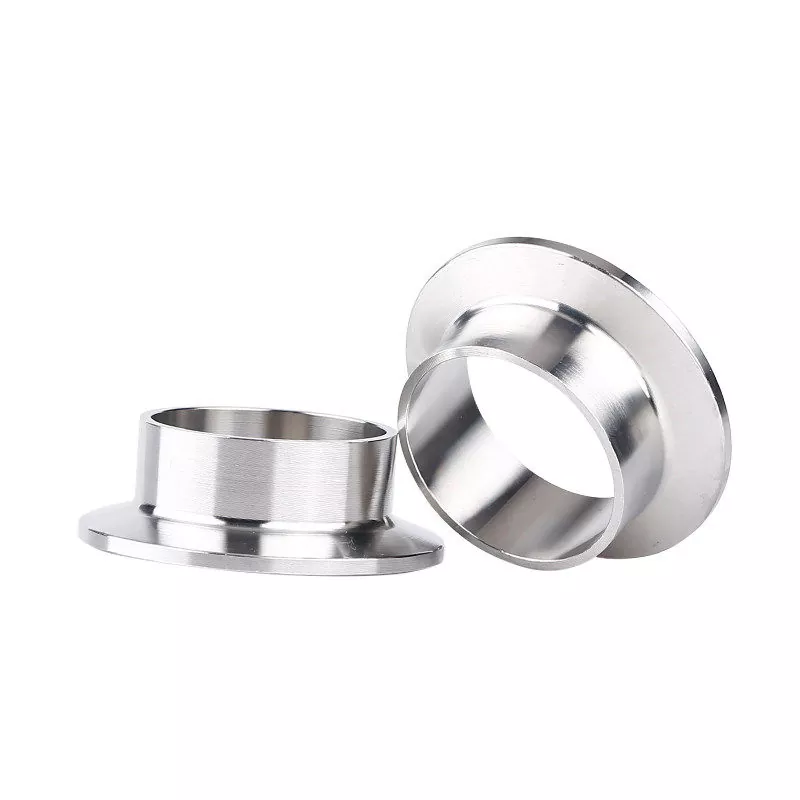

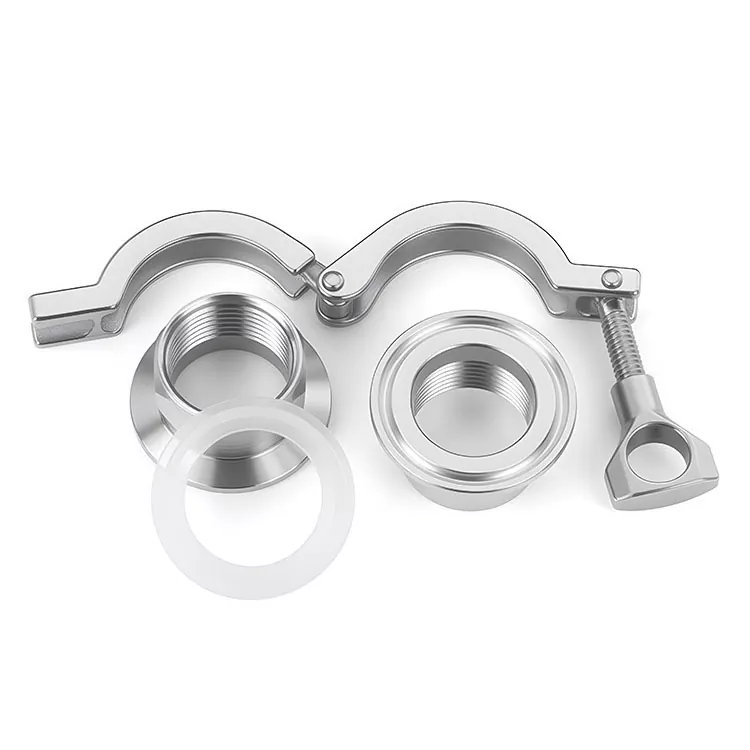

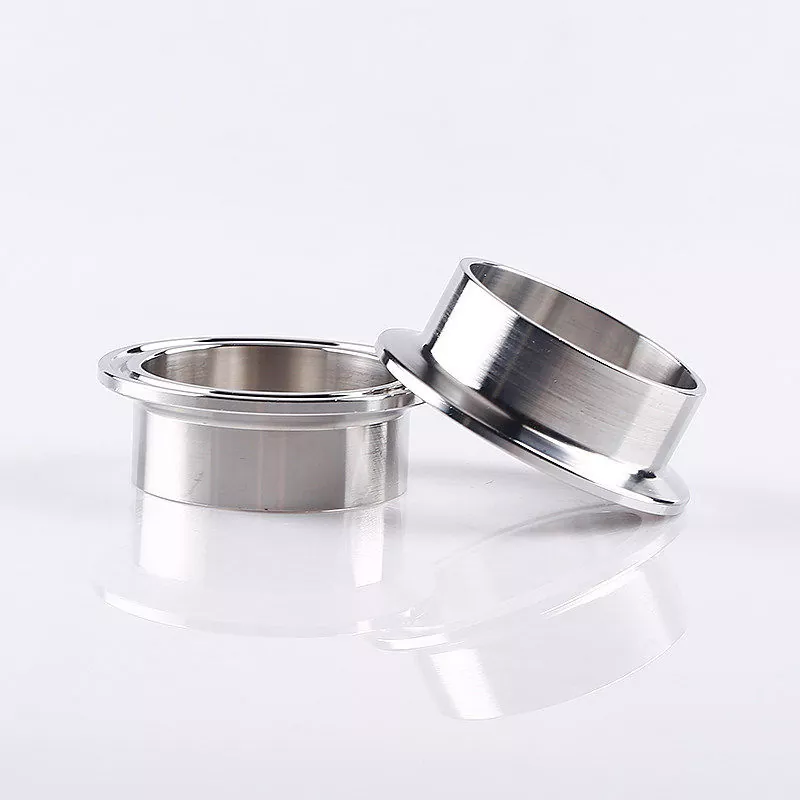

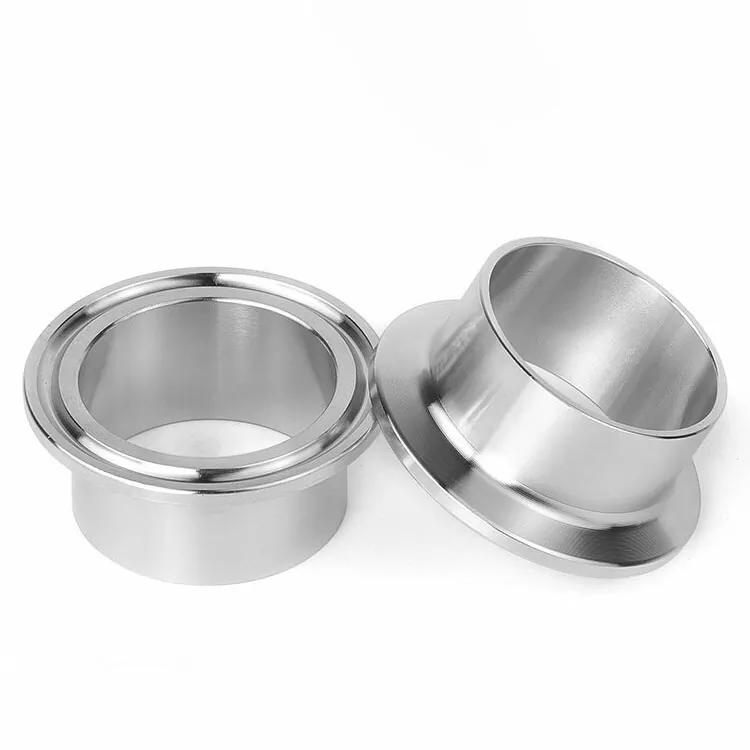

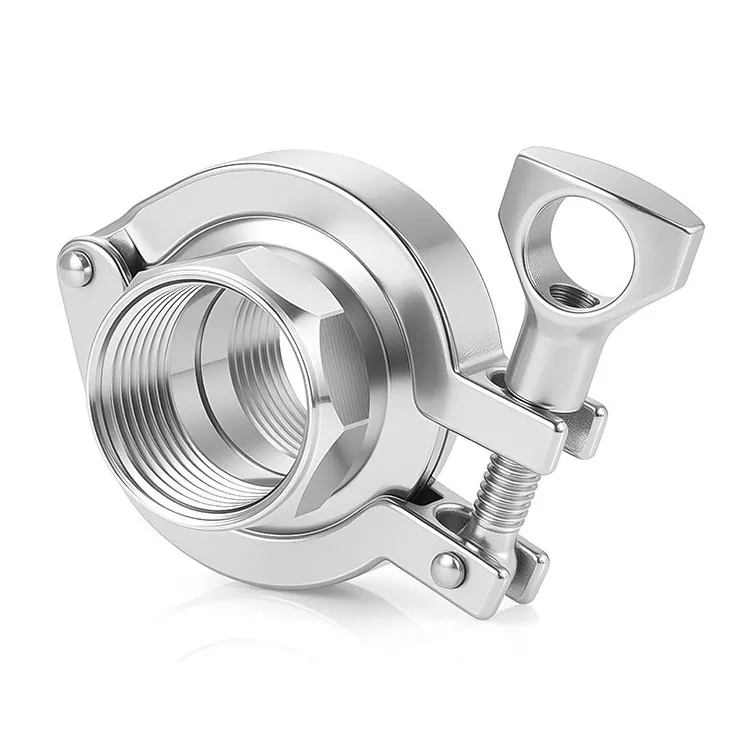

Okucia trójzaciskowe DINGYUE to precyzyjnie obrobione elementy używane do łączenia rur sanitarnych, zaworów, pomp, zbiorników i innego sprzętu przetwórczego za pomocą zespołów zaciskowych. Podczas montażu tuleja współpracuje z uszczelką i obejmą, tworząc bezpieczne połączenie, zachowując jednocześnie gładką powierzchnię wewnętrzną rurociągu.
Produkujemy tulejki z wysokiej jakości materiałów ze stali nierdzewnej, w tym opcji 304 i 316L, zgodnie z różnymi wymaganiami aplikacji. Do zastosowań farmaceutycznych, biotechnologicznych i o wysokiej czystości stal nierdzewna 316L zapewnia zwiększoną odporność na korozję i trwałość. W przypadku ogólnych systemów żywności i napojów stal nierdzewna 304 stanowi niezawodne i ekonomiczne rozwiązanie.
Dzięki obsłudze powszechnych norm sanitarnych i niestandardowych specyfikacji nasze tulejki trójzaciskowe są szeroko stosowane w higienicznych liniach technologicznych, projektach produkcji sprzętu i zaawansowanych systemach chłodzenia cieczą.
|
Kategoria |
Kluczowe parametry/opcje |
Opis i uwagi dotyczące zastosowania |
|
Klasa materiału |
• Stal nierdzewna 316L (1.4404 / 1.4435) • Stal nierdzewna 304 (1.4301) |
316L: Niska zawartość węgla, doskonała odporność na korozję. Preferowane do zastosowań biofarmaceutycznych, wymagających wysokiej czystości i chłodzenia cieczą. 304: Standardowy gatunek komercyjny do zastosowań w branży spożywczej, napojów i ogólnych linii przemysłowych. |
|
Ocena ciśnienia |
• Standardowy zacisk motylkowy: 10 – 25 barów (145 – 360 psi) • Przykręcany zacisk wysokociśnieniowy: do 50 – 100 bar (725 – 1450 psi) |
Ciśnienie robocze zależy od konstrukcji zacisku, temperatury roboczej i doboru materiału uszczelki. |
|
Materiały i temperatura uszczelek |
• EPDM: -40°C do +135°C (-40°F do +275°F) • PTFE (teflon): -20°C do +200°C (-4°F do +392°F) • FKM / Viton: -20°C do +200°C (-4°F do +392°F) • Silikon: -50°C do +180°C (-58°F do +356°F) |
EPDM: Najlepszy do czyszczenia parą i CIP/SIP. PTFE: Maksymalna obojętność chemiczna. FKM: Doskonała odporność na oleje i silną odporność na kwasy i zasady. Silikon: Wysoka elastyczność i stabilność termiczna. |
|
Standardy i zgodność |
• ASME BPE / 3-A (USA / Bio-Pharm) • DIN 32676 (Europa / Przemysł) • ISO 1127 / ISO 2037 (międzynarodowa) • BS 4825 część 3 (Wielka Brytania) • FDA 21 CFR 177.2600 i USP klasa VI |
Gwarantuje globalną wymienność, zgodność z higieniczną konstrukcją (zero martwych nóg) i bezpieczeństwo na poziomie spożywczym/farmaceutycznym. |
W higienicznych systemach przetwarzania punkty połączeń wymagają takiej samej uwagi, jak zawory i rurociągi. Małe szczeliny, nierówne powierzchnie lub słabe struktury uszczelniające mogą zwiększać trudności w czyszczeniu i wpływać na bezpieczeństwo produkcji.
W DINGYUE obrabiamy powierzchnie uszczelniające tulejek z kontrolowaną dokładnością, aby zapewnić lepszy kontakt z uszczelkami i zaciskami. Gładka struktura wewnętrzna pomaga zmniejszyć potencjalne gromadzenie się pozostałości i wspiera skuteczne procedury czyszczenia CIP i SIP.
W branżach takich jak produkcja żywności, napojów i farmaceutyków oznacza to łatwiejszą konserwację i lepszą kontrolę warunków higienicznych.
Rurociągi sanitarne często podlegają powtarzającym się zmianom ciśnienia, cyklom temperatur i procedurom czyszczenia. W tych warunkach elementy łączące muszą zapewniać niezawodne działanie.
Nasze tulejki trójzaciskowe są produkowane z precyzyjnymi wymiarami kołnierzy, aby zapewnić spójne pozycjonowanie pomiędzy połączonymi częściami. W połączeniu z odpowiednimi uszczelkami i zaciskami pomagają uzyskać stabilne uszczelnienie i zmniejszyć ryzyko spowodowane niewspółosiowością lub niewłaściwą instalacją.
Przestoje w produkcji mogą bezpośrednio wpływać na koszty operacyjne, zwłaszcza gdy wymagane jest częste czyszczenie lub wymiana sprzętu.

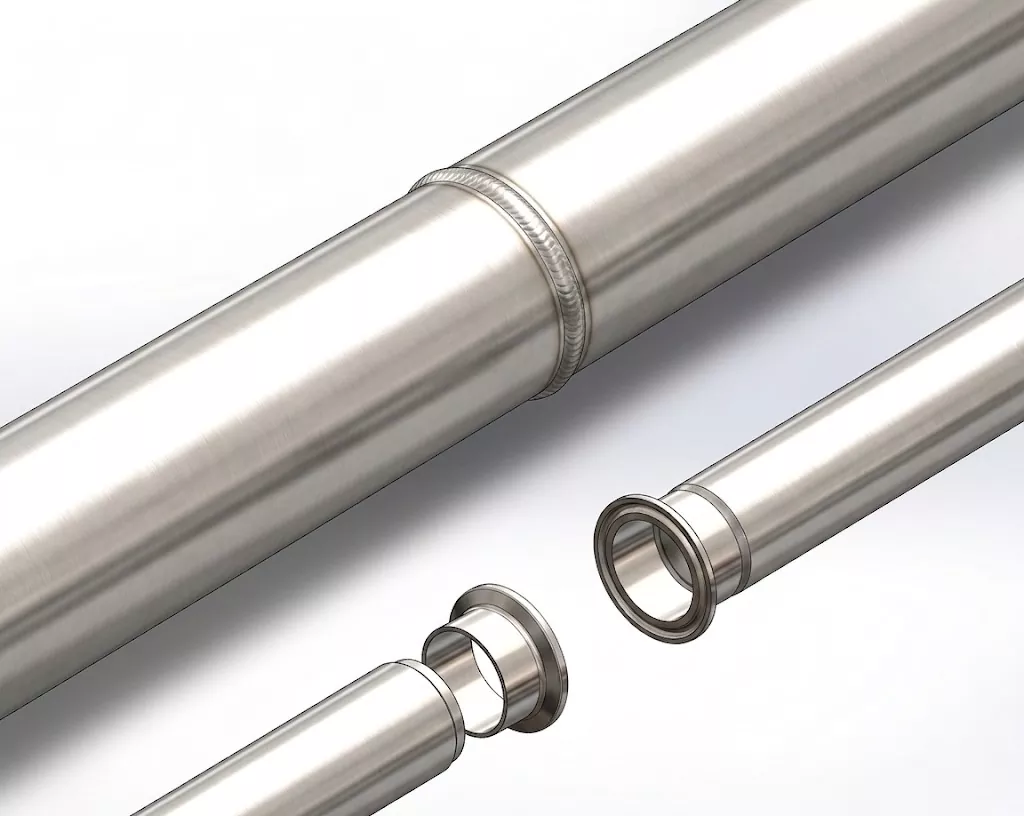

W porównaniu do trwałych połączeń spawanych, systemy trójzaciskowe umożliwiają szybszy montaż i demontaż. Operatorzy mogą wydajniej odłączać, sprawdzać, czyścić i ponownie instalować komponenty, co pomaga skrócić czas konserwacji i poprawić elastyczność produkcji.
Wiele zakładów przetwórczych łączy sprzęt od różnych dostawców, dlatego ważnym czynnikiem przy zakupie jest kompatybilność połączeń.
Tulejki trójzaciskowe DINGYUE są zgodne z powszechnie stosowanymi standardami połączeń sanitarnych, umożliwiając integrację ze zwykłymi zaworami, pompami, filtrami, zbiornikami i systemami rurociągów. Ułatwia to wymianę i pomaga klientom uprościć zarządzanie częściami zamiennymi.
Nasze tulejki trójzaciskowe są szeroko stosowane w browarach, zakładach mleczarskich, liniach do produkcji napojów i sprzęcie do przetwarzania żywności, gdzie wymagane są higieniczne połączenia i łatwe czyszczenie.
W przypadku systemów farmaceutycznych i biotechnologicznych tulejki ze stali nierdzewnej 316L zapewniają niezawodną odporność na korozję i zgodność z rygorystycznymi wymaganiami przetwarzania sanitarnego.

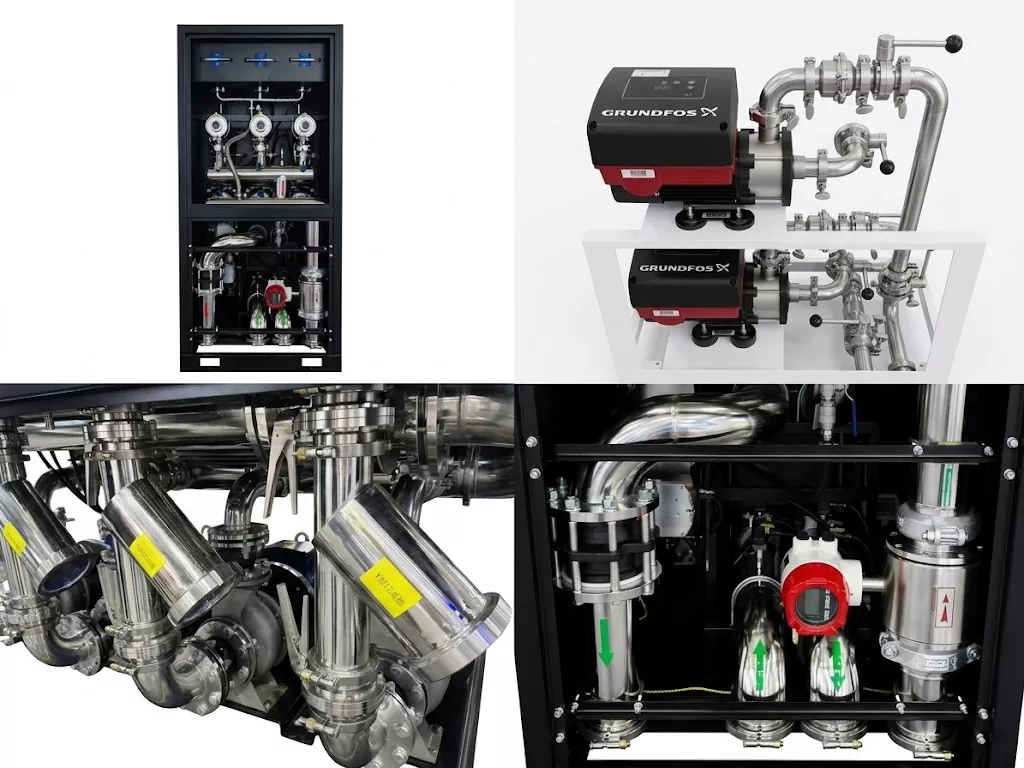

Wraz z rosnącym zapotrzebowaniem na obliczenia AI i serwery o wysokiej wydajności, systemy chłodzenia cieczą wymagają niezawodnych komponentów połączeniowych, aby utrzymać ciągłą cyrkulację chłodziwa.
Tulejki trójzaciskowe DINGYUE obsługują systemy rurociągów CDU i pętle chłodzące za pomocą materiałów odpornych na korozję, dokładnych wymiarów i funkcji łatwej konserwacji.
Stal nierdzewna 304 jest szeroko stosowana w systemach rurociągów z żywnością, napojami i ogólnie higienicznymi. Stal nierdzewna 316L zawiera dodatkowy molibden, zapewniający lepszą odporność na korozję i narażenie chemiczne, dzięki czemu jest bardziej odpowiednia do zastosowań farmaceutycznych, biotechnologicznych i wymagających wysokiej czystości.
Wybór zwykle zależy od średnicy rury, standardu połączenia, warunków pracy i podłączanego sprzętu. Nasz zespół techniczny może pomóc w potwierdzeniu odpowiednich wymiarów w oparciu o istniejące rysunki rurociągów lub wymagania projektu.
Tak. Produkujemy produkty według powszechnie stosowanych norm sanitarnych, w tym ASME BPE, DIN, ISO i innych międzynarodowych specyfikacji. Dzięki temu można je zintegrować z powszechnie używanymi zaworami, pompami, zbiornikami i sprzętem procesowym.
Tak. Wspieramy produkcję dostosowaną do potrzeb różnych branż, w tym specjalne wymiary, wykończenia powierzchni, wymagania materiałowe i specyfikacje połączeń. Usługa ta jest powszechnie stosowana w przypadku producentów sprzętu i projektów inżynieryjnych.
Kontrolujemy jakość w całym procesie produkcyjnym, w tym weryfikację surowca, kontrolę obróbki, kontrolę wymiarów i kontrolę wyglądu końcowego. Certyfikaty materiałowe i dokumenty kontrolne mogą być również dostarczone zgodnie z wymaganiami klienta.
Komponenty te są szeroko stosowane w gałęziach przemysłu, w których wymagany jest czysty i niezawodny transfer płynów, w tym w przetwórstwie żywności i napojów, produkcji nabiału, produkcji farmaceutycznej, systemach biotechnologicznych i zastosowaniach związanych z chłodzeniem cieczą o wysokiej czystości.
Cechy użytkowe sprawiają, że nadają się do środowisk ciągłej pracy.
