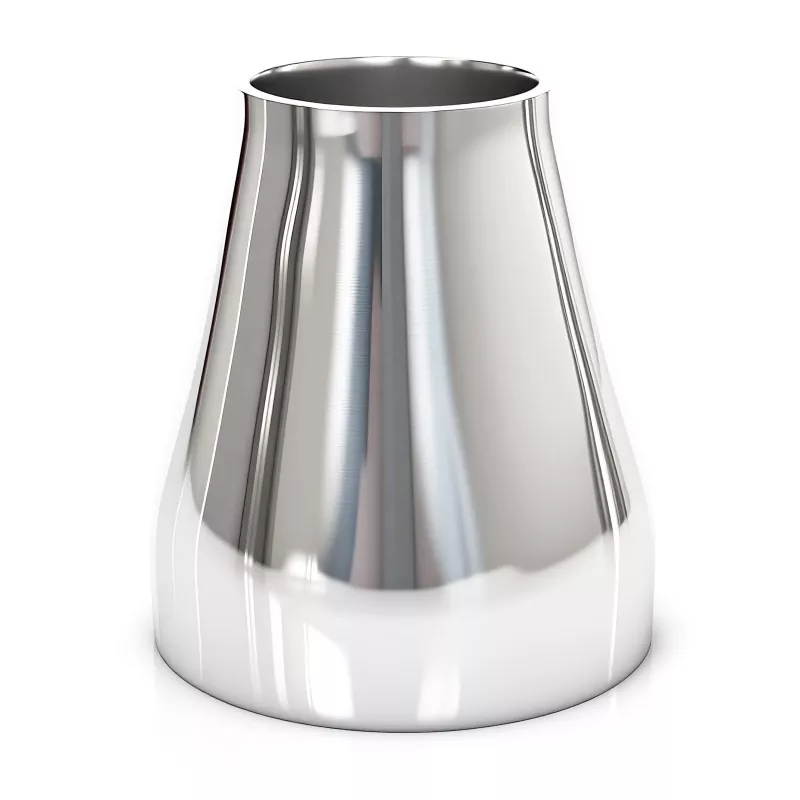

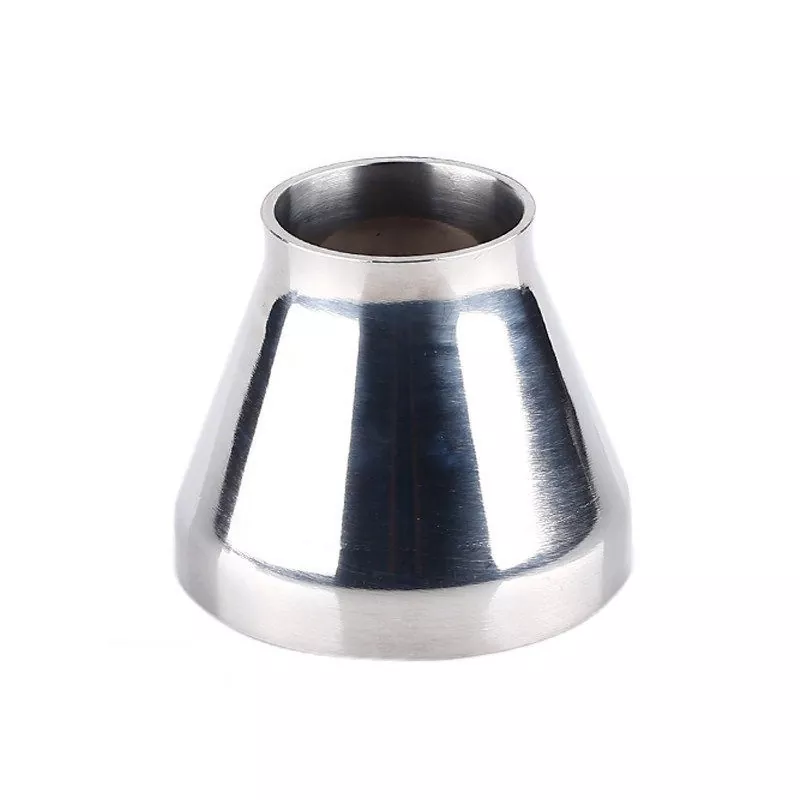

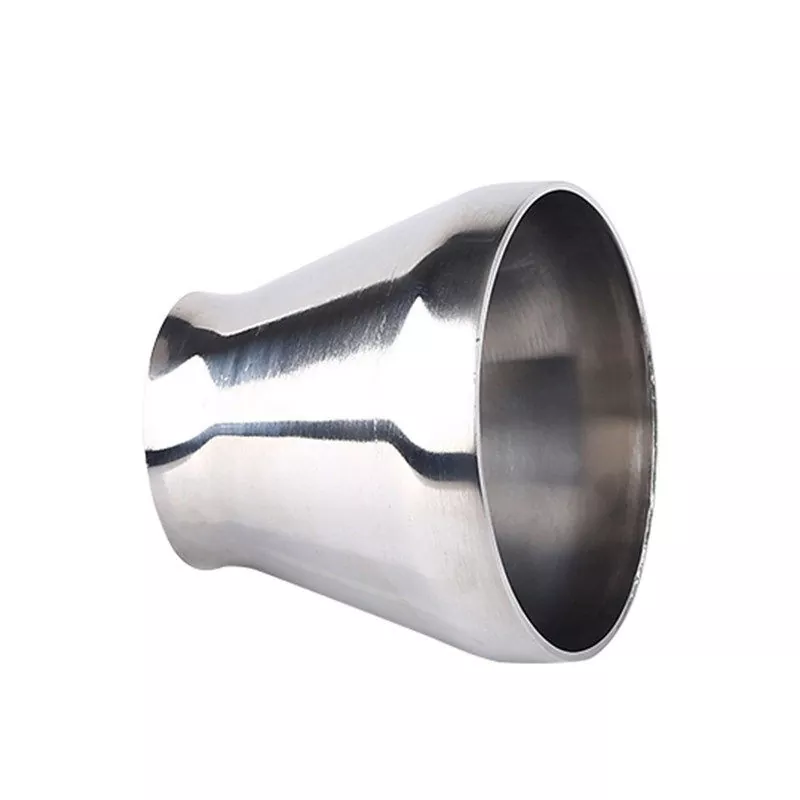

Reduktor sanitarny

Gdy system rurociągów sanitarnych wymaga zmiany rozmiaru rur, nieprawidłowo zaprojektowane przejście może wpłynąć na wydajność przepływu i spowodować powstanie obszarów, w których mogą pozostać uwięzione materiały. Reduktory sanitarne DINGYUE zapewniają stopniowe łączenie rurociągów o różnych średnicach, pomagając projektantom urządzeń w uzyskaniu bardziej wydajnego i higienicznego układu rurociągów.

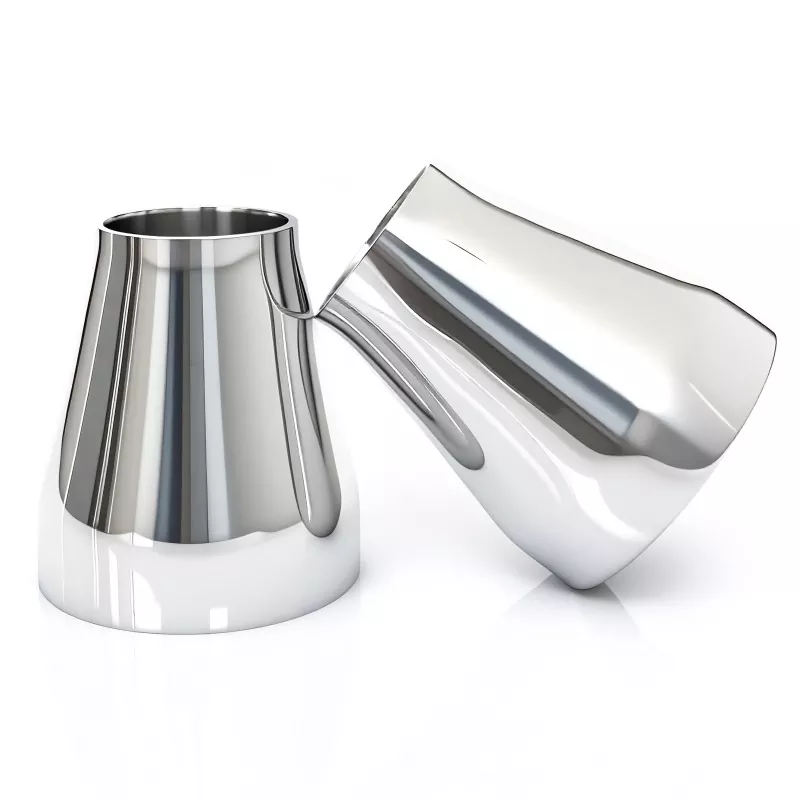

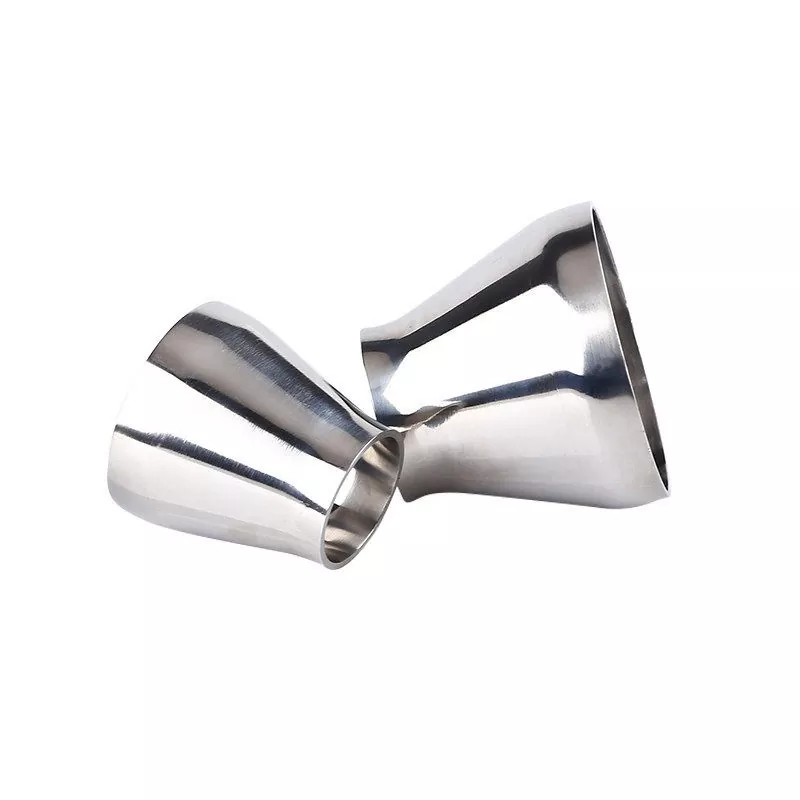

Dostępne w konfiguracjach koncentrycznych i mimośrodowych, reduktory te można wybrać zgodnie z wymaganiami instalacji i warunkami procesu. Wykonane ze stali nierdzewnej 304/316L o dokładnych wymiarach i higienicznym wykończeniu, nadają się do urządzeń przetwórczych, rurociągów przesyłowych i systemów chłodzenia cieczą, które wymagają niezawodnych połączeń i stałego ruchu płynu.

Dane techniczne

Zalety produktu

W bardzo czystych instalacjach rurowych reduktor sanitarny do rur robi znacznie więcej niż tylko łączenie dwóch rur o różnych rozmiarach. Odgrywa dwie kluczowe role w zapewnieniu bezpieczeństwa i płynności produkcji:

1). Upewnienie się, że system całkowicie się opróżnia

Jest to jedna z najbardziej rygorystycznych zasad w produkcji żywności i leków. Po zakończeniu produkcji lub podczas mycia i odkażania rur nie może pozostać żadna ciecz. Wszelkie resztki płynu mogą namnażać bakterie i niszczyć kolejną partię produktów.

Jak to działa na rurach płaskich: W przypadku linii poziomych (płaskich) używamy reduktora mimośrodowego (reduktor z jedną płaską stroną). Utrzymuje dno rur dokładnie na tym samym poziomie. Dzięki temu każda kropla produktu lub wody czyszczącej może naturalnie wypłynąć grawitacyjnie, pozostawiając wnętrze całkowicie suche.

2). Utrzymanie płynnego przepływu i ochrona produktu

Różne płyny – takie jak mleko, płynne lekarstwa lub gęste sosy – są wrażliwe. Niektóre z nich można łatwo uszkodzić, jeśli zostaną zbyt mocno naciśnięte.

Kontrolowanie prędkości i ciśnienia: Zmiana rozmiaru rury pomaga kontrolować prędkość i ciśnienie cieczy przepływającej przez linię.

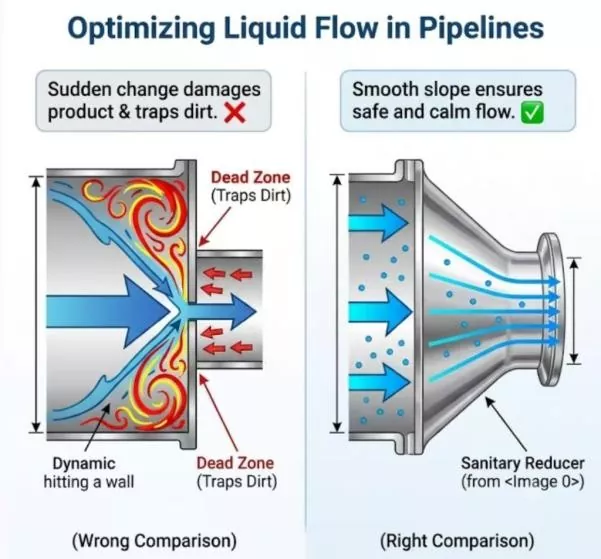

Zatrzymywanie pułapek i zawirowań: Jeśli podłączysz dużą rurę do małej rury o ostrej, nagłej ścianie, ciecz będzie gwałtownie wirować (powodując turbulencje) i utknie w rogach. Reduktor zapewnia łagodne, gładkie nachylenie. Dzięki temu płyn przepływa spokojnie, zapobiega uszkodzeniu składników i zapobiega gromadzeniu się resztek jedzenia w martwych rogach.

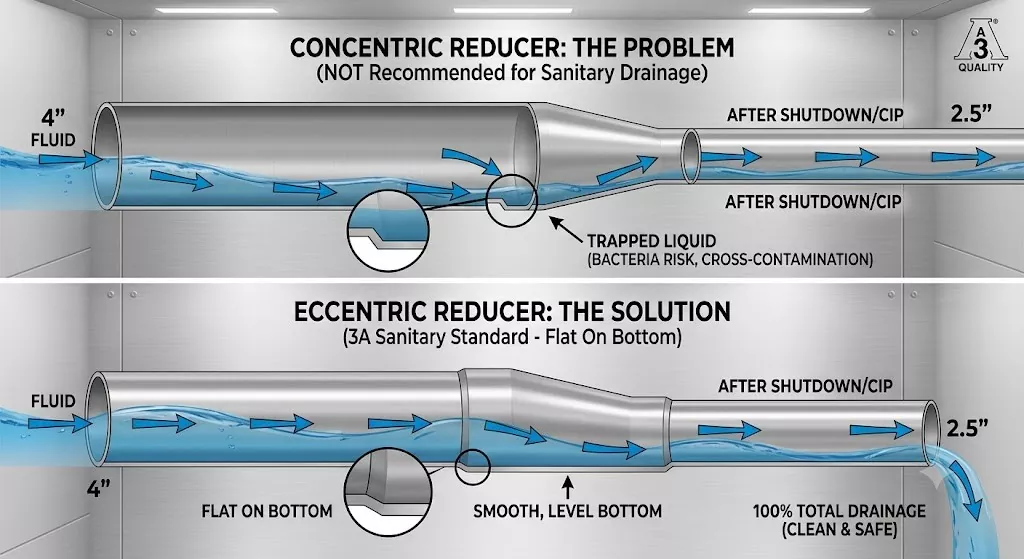

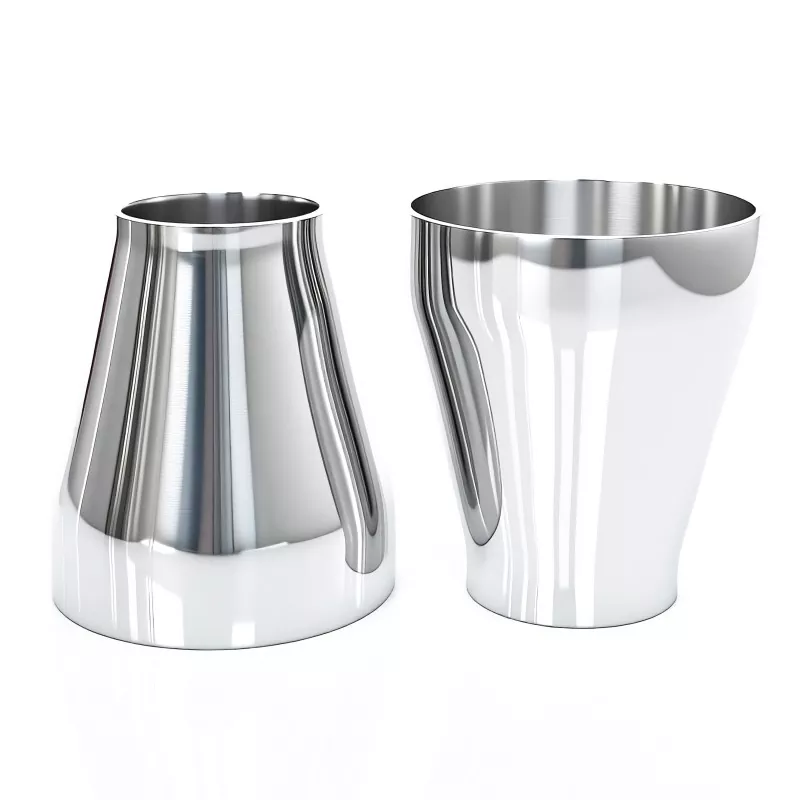

Reduktor koncentryczny VS Reduktor mimośrodowy

Podczas instalowania rur poziomych normy sanitarne 3A zdecydowanie zalecają użycie mimośrodowej reduktora (łącznik rurowy, w którym jedna strona jest całkowicie płaska). Sprowadza się to do podstawowej zasady panującej w czystych instalacjach rurowych: wszystko musi całkowicie spłynąć samoistnie.

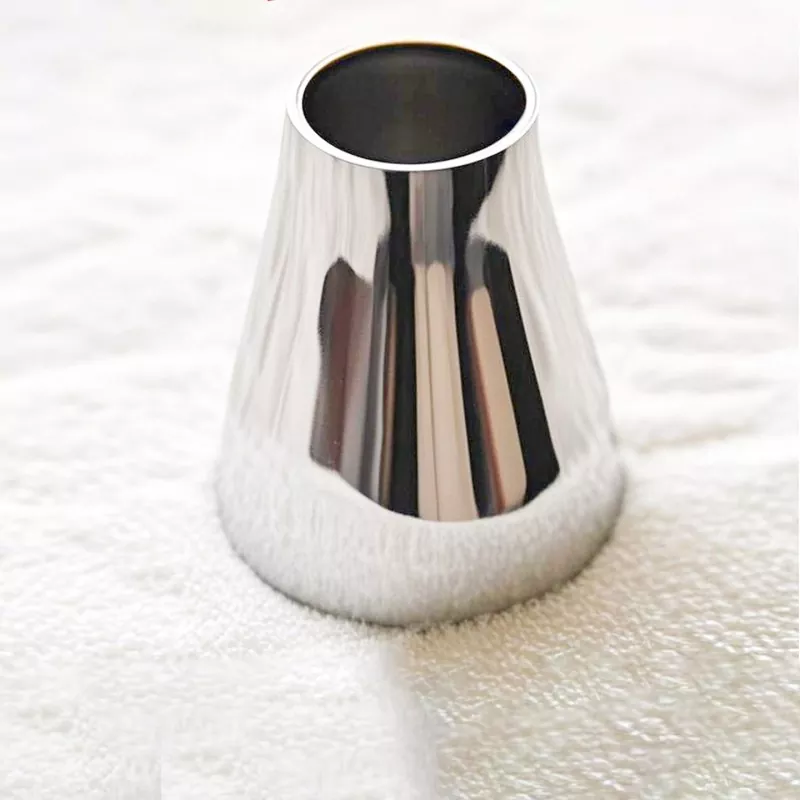

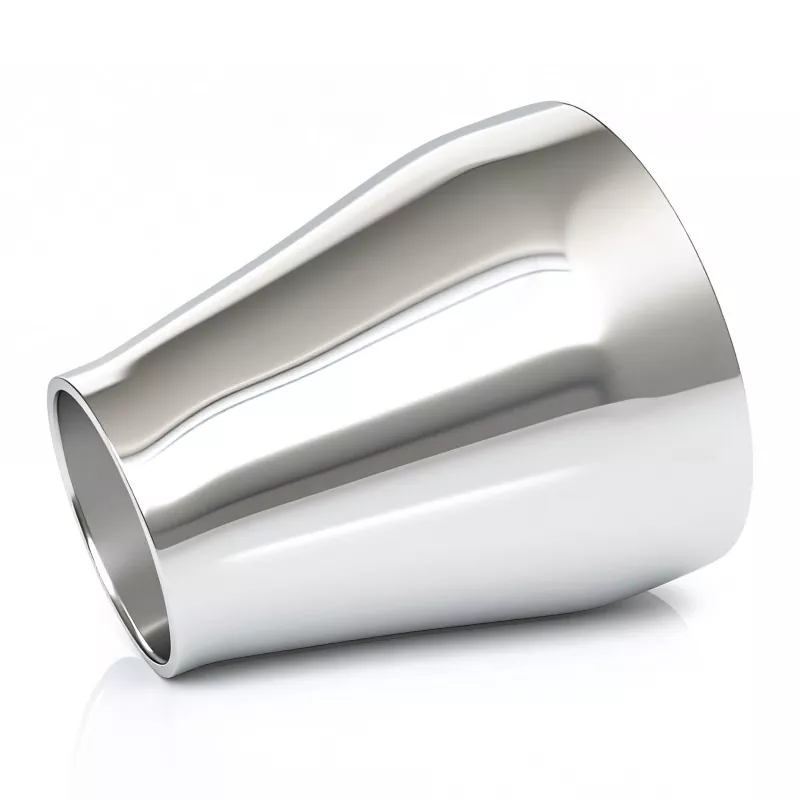

Problem ze standardowymi (koncentrycznymi) reduktorami: Jeśli zastosujesz standardową, stożkową redukcję sanitarną w linii poziomej, utworzy się „stopień” lub warga na dnie rury. Po wyłączeniu urządzenia lub uruchomieniu cyklu czyszczenia (CIP) za tym stopniem zostaje uwięziona ciecz, tworząc małą kałużę. Pozostały płyn może z łatwością rozmnażać bakterie i zniszczyć kolejną partię produktów.

Magia reduktorów mimośrodowych: Reduktor mimośrodowy ma jedną idealnie płaską stronę (którą zawsze montujemy skierowaną w dół). Dzięki temu dolna część rurociągu będzie całkowicie wypoziomowana. Kiedy nadejdzie czas opróżnienia systemu, każda kropla płynu wypłynie płynnie i bez oporu. Doskonale spełnia rygorystyczną zasadę 3A: brak uwięzionych cieczy, 100% całkowitego drenażu.

Dlaczego warto wybrać DINGYUE

Wybór odpowiedniego dostawcy komponentów sanitarnych to nie tylko dostępność produktów, ale także długoterminowa niezawodność, stała jakość i wsparcie techniczne. DINGYUE koncentruje się na dostarczaniu higienicznych komponentów do kontroli płynów, które spełniają rygorystyczne wymagania branż, w których wydajność i czystość nie mogą być zagrożone.

Niezawodne dostawy dla projektów globalnych

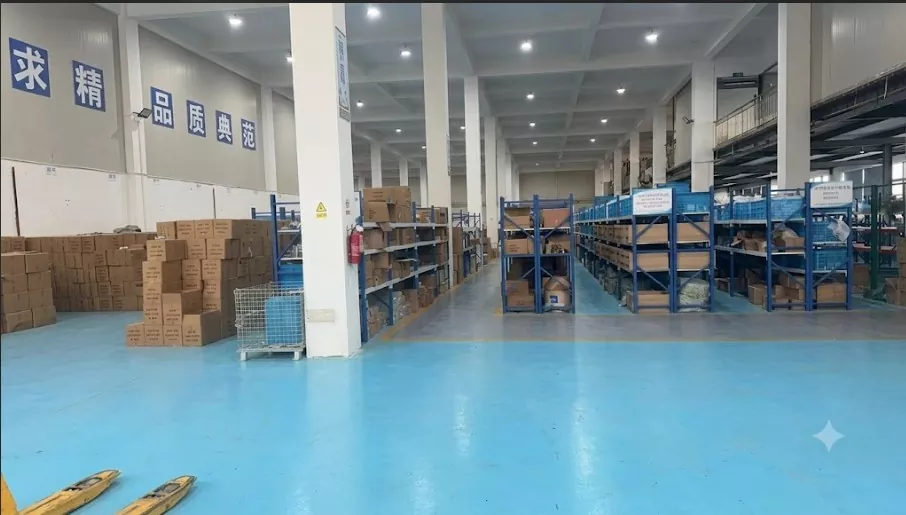

Dzięki zorganizowanemu systemowi produkcji i magazynowania DINGYUE wspiera stabilne dostawy dla klientów w różnych regionach. Nasze gotowe produkty są odpowiednio zarządzane przed wysyłką, aby zapewnić dokładność zamówienia, ochronę opakowania i sprawną dostawę dla bieżących projektów w przetwórstwie spożywczym, systemach farmaceutycznych, zastosowaniach półprzewodników i infrastrukturze chłodzenia cieczą.

Ścisła kontrola jakości materiału i powierzchni

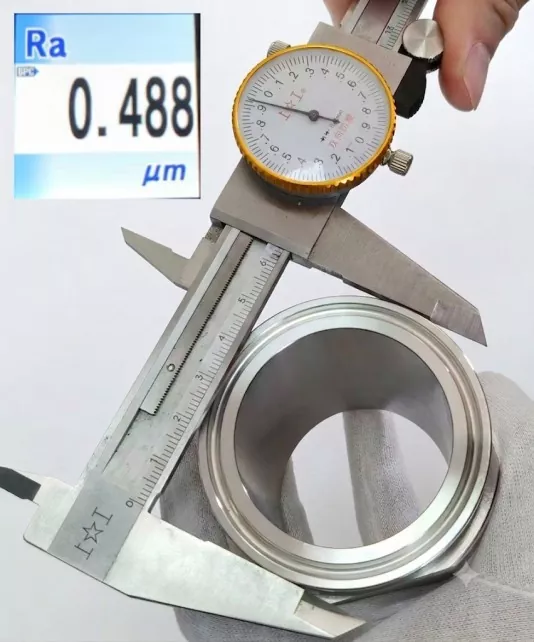

W przypadku armatury sanitarnej i elementów kontroli przepływu jakość powierzchni bezpośrednio wpływa na skuteczność czyszczenia i wydajność systemu. DINGYUE przeprowadza szczegółowe kontrole w trakcie całej produkcji, w tym kontrolę wymiarów i badanie chropowatości powierzchni. Wykończenie powierzchni wewnętrznych jest dokładnie kontrolowane, aby zapewnić stałą higienę i zmniejszyć ryzyko gromadzenia się pozostałości w systemach procesowych.

Rozwiązania, którym zaufano w wielu branżach

Produkty DINGYUE są przeznaczone do wymagających zastosowań, w tym do produkcji farmaceutycznej, przetwarzania napojów, systemów mleczarskich i zaawansowanych projektów chłodzenia cieczą. Łącząc precyzyjną obróbkę, projektowanie sanitarne i doświadczenie produkcyjne, DINGYUE pomaga firmom inżynieryjnym, producentom sprzętu i użytkownikom przemysłowym w budowaniu niezawodnych systemów płynów.
