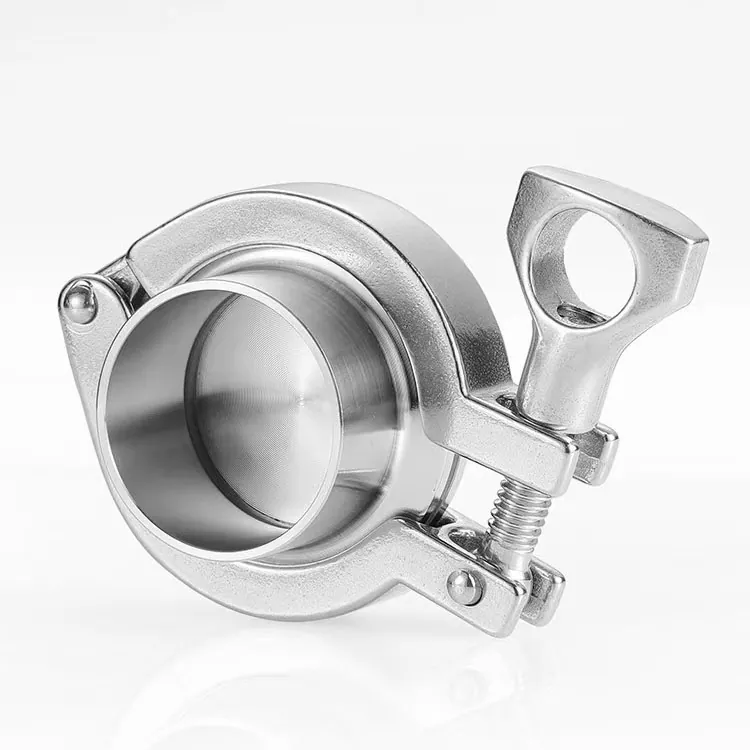

W systemach rurociągów sanitarnych nieużywane wyloty i tymczasowe przyłącza serwisowe wymagają niezawodnego rozwiązania uszczelniającego, które nie będzie miało wpływu na przyszłą rozbudowę systemu. Zaślepka DINGYUE Tri-Clamp zapewnia prosty i bezpieczny sposób zamykania końców rur, przyłączy urządzeń i przyłączy procesowych za pomocą standardowych zespołów obejm.
W przeciwieństwie do gwintowanych kołpaków lub zgrzewanych zamknięć, konstrukcja oparta na zaciskach umożliwia szybki montaż, demontaż i modyfikację systemu bez dodatkowej obróbki lub pracy na gorąco. Dzięki precyzyjnym wymiarom, higienicznemu wykończeniu powierzchni i kompatybilności ze standardowymi uszczelkami, te zaślepki nadają się do zastosowań wymagających czystych, modułowych i niezawodnych systemów kontroli płynów.
|
Kategoria |
Kluczowe dane techniczne/opcje |
Zastosowanie i funkcje |
|
Typ produktu |

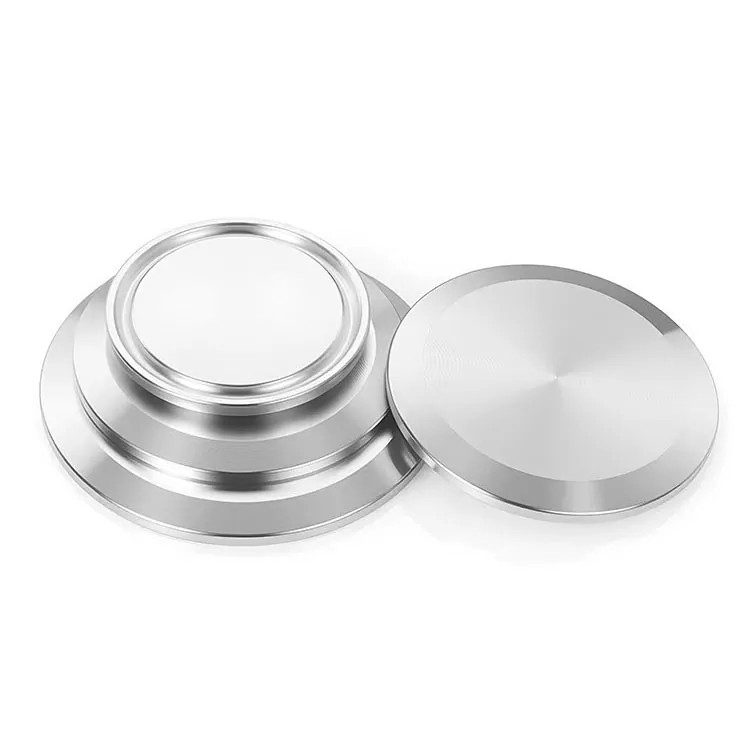

• Zaślepka / zaślepka Tri-Clamp (nr części branżowej: 16AMP) |

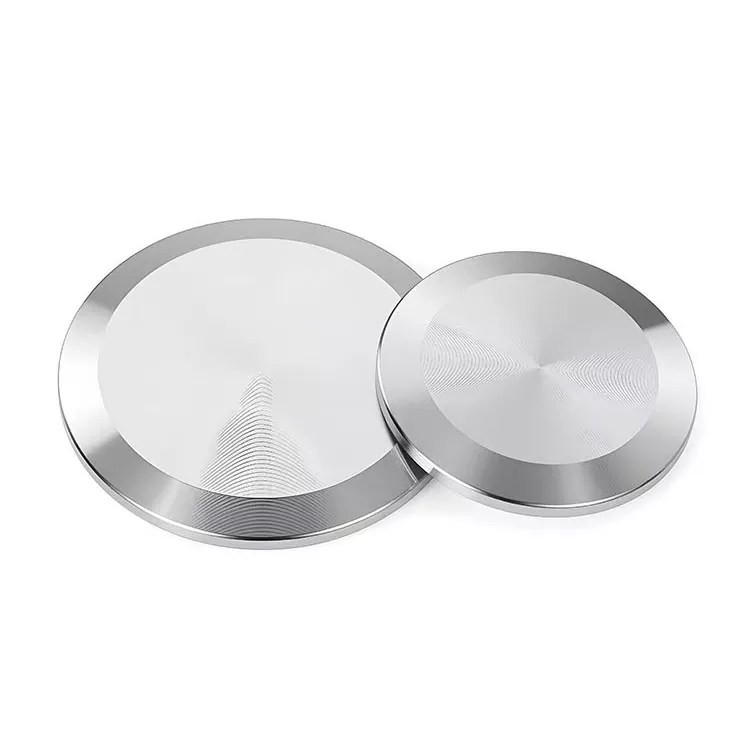

Solidny płaski dysk przeznaczony do zamykania/uszczelniania otwartych portów Tri-Clamp w liniach technologicznych lub zbiornikach. |
|
Klasa materiału |
• Stal nierdzewna 316L (1.4404 / 1.4435) • Stal nierdzewna 304 (1.4301) • Hastelloy C22 (opcjonalnie do stosowania w trudnych warunkach) |
316L: Niska zawartość węgla, doskonała odporność na wżery dla biofarmów, płyn o wysokiej czystości i chłodzenie cieczą. 304: Standardowy gatunek do ogólnych zastosowań w branży spożywczej, napojów i użyteczności publicznej. |
|
Wydajność ciśnienia i uszczelnienia |
• Ciśnienie robocze: do 10 – 25 bar (zacisk standardowy) lub 50 – 100 bar (zacisk wysokociśnieniowy) • Mechanizm uszczelniający: Płaska powierzchnia uszczelniająca dociśnięta do standardowej uszczelki Tri-Clamp |
Możliwość uszczelnienia od pełnej próżni do wysokiego nadciśnienia, w zależności od konstrukcji współpracującego zacisku i wartości znamionowej uszczelki. |
|
Standardy i zgodność |
• 3-A Normy Sanitarne (nr 63-03) • ASME BPE / BS 4825 część 3 • DIN 32676 / ISO 1127 • Zgodny z RoHS i REACH • Identyfikowalność materiałów: Pełna certyfikacja MTR / EN 10204 3.1 |
Certyfikowana higieniczna konstrukcja zapewniająca pełną wymienność i zgodność z wymaganiami dotyczącymi pomieszczeń czystych w branży farmaceutycznej, spożywczej i półprzewodników. |

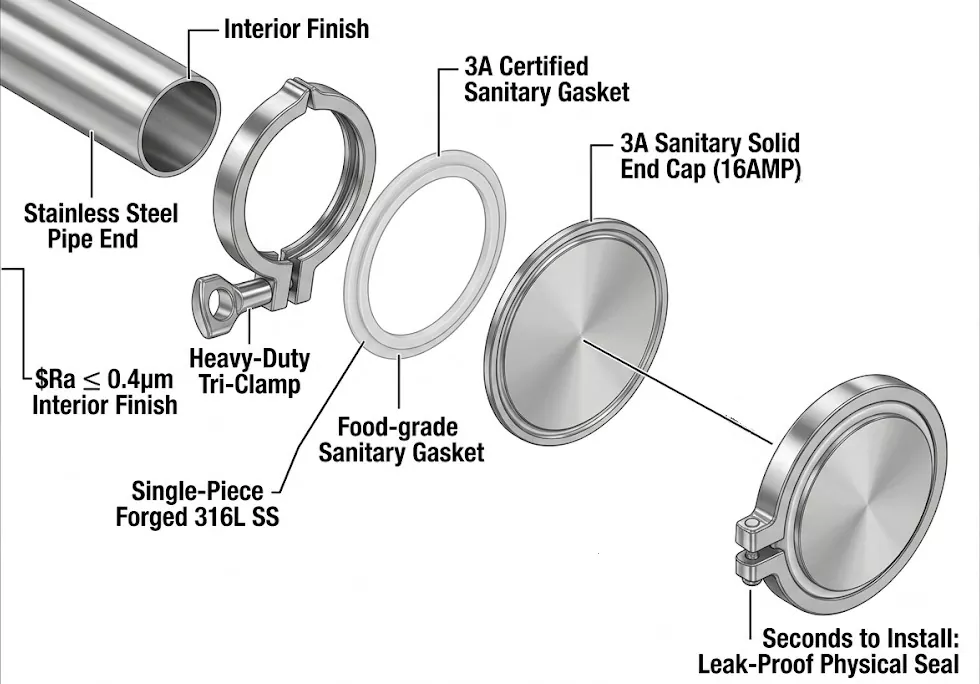

Gdy rurociąg musi zostać tymczasowo lub na stałe zamknięty, zaślepka DINGYUE Tri-Clamp stanowi niezawodne rozwiązanie uszczelniające. Połączenie zaciskowe tworzy bezpieczne uszczelnienie z dopasowaną uszczelką, unikając połączeń gwintowych, które mogą poluzować lub zespawać zamknięcia, które wymagają przyszłego cięcia.
Ułatwia to inżynierom i operatorom konserwację, testowanie i modyfikację systemu.
Gładka, płaska powierzchnia uszczelniająca pomaga zmniejszyć obszary, w których mogą gromadzić się pozostałości lub zanieczyszczenia. Bez gwintów wewnętrznych i skomplikowanych struktur, zaślepka ułatwia procedury czyszczenia i spełnia wymagania higienicznych środowisk przetwarzania.
Nadaje się do zastosowań związanych z żywnością, napojami, płynami farmaceutycznymi i mediami chłodzącymi o wysokiej czystości.
Nowoczesne systemy procesowe często wymagają elastycznych układów, które można modernizować lub rozszerzać. Zaślepki Tri-Clamp umożliwiają pozostawienie nieużywanych portów dla przyszłych połączeń, pomagając inżynierom modyfikować systemy rurociągów bez wymiany głównych komponentów.
Ta modułowa zaleta jest szczególnie cenna w przypadku płoz wyposażenia, systemów CDU i kompaktowych zespołów dystrybucji płynów.
Zaślepki DINGYUE Tri-Clamp, wykonane z wysokiej jakości stali nierdzewnej, w tym opcji 316L do wymagających zastosowań, zapewniają doskonałą odporność na korozję i stabilność mechaniczną.
W połączeniu z dokładną obróbką i rygorystyczną kontrolą zapewniają stałą skuteczność uszczelnienia w długotrwałej eksploatacji.

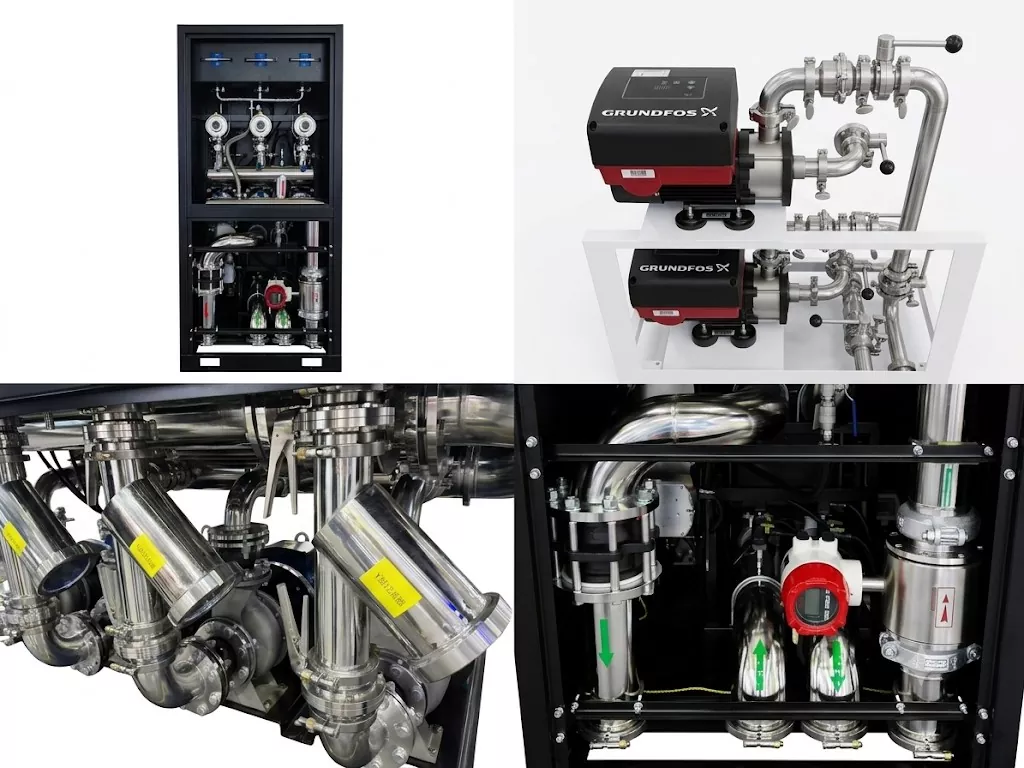

W CDU i wtórnych pętlach chłodzących nieużywane porty i połączenia konserwacyjne wymagają niezawodnych elementów uszczelniających. Zaślepki Tri-Clamp pomagają tworzyć czyste, modułowe układy rurociągów, jednocześnie wspierając przyszłą rozbudowę i konserwację systemu.
Stosowane do sterylnych zespołów rurociągów, zbiorników i sprzętu procesowego, gdzie wymagana jest higieniczna konstrukcja i identyfikowalność materiałów.
Nadaje się do systemów CIP, linii przetwórstwa mlecznego, sprzętu do napojów i zastosowań związanych z transportem płynów sanitarnych.
Opcje ze stali nierdzewnej 316L zapewniają odporność na korozję w wymagających środowiskach płynnych o wysokiej czystości.

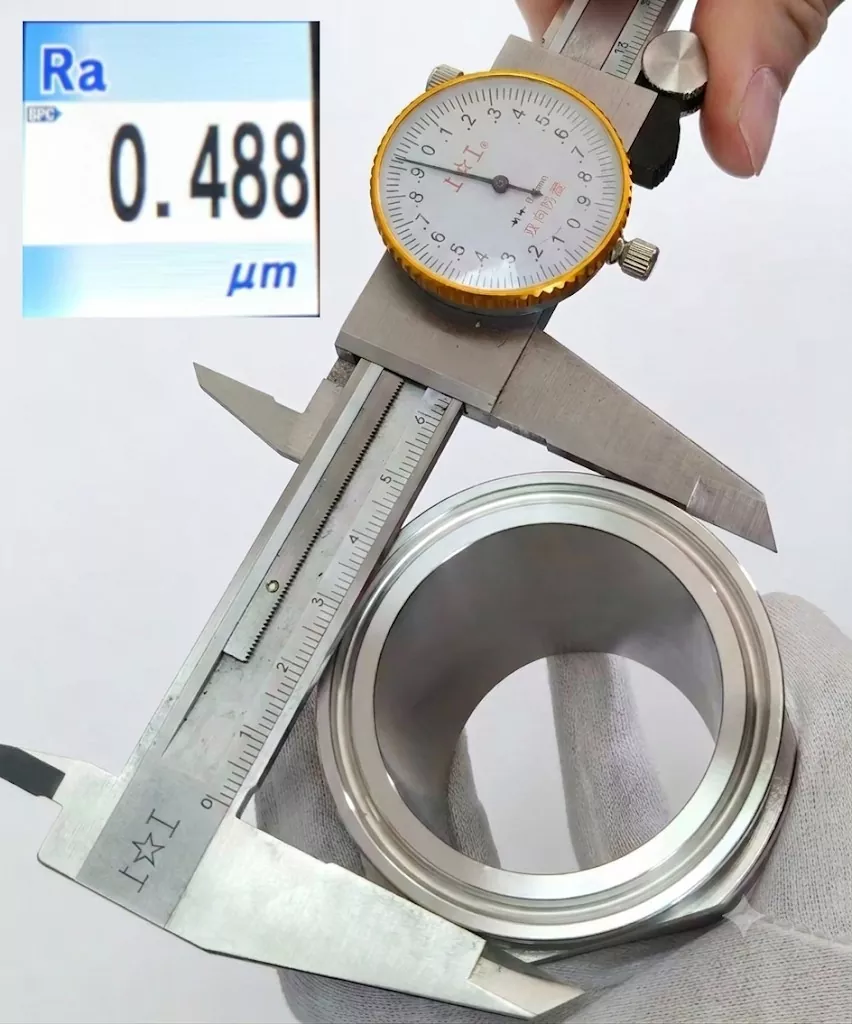

W DINGYUE każdy produkt przechodzi rygorystyczną kontrolę przed wysyłką. Nasz proces kontroli jakości obejmuje pomiar wymiarów, weryfikację materiału i kontrolę wykończenia powierzchni.
W przypadku zastosowań o wysokiej czystości zapewniamy dokumentację identyfikowalności materiałów i zapewniamy, że chropowatość powierzchni spełnia wymagania projektu, aby zapewnić niezawodne i długoterminowe działanie.
Dostarczamy go ze stali nierdzewnej 304 i 316L. 316L jest zalecany do zastosowań farmaceutycznych, o wysokiej czystości i chłodzenia cieczą, wymagających lepszej odporności na korozję.
Tak. Są powszechnie stosowane w rurociągach CDU i pętlach chłodzenia cieczą do uszczelniania nieużywanych portów, połączeń konserwacyjnych i przyszłych punktów ekspansji.
Mogą być produkowane zgodnie z normami higienicznymi, w tym wymaganiami 3-A, ASME BPE, DIN i ISO, w zależności od potrzeb zastosowania.
Tak. Niestandardowe rozmiary, materiały, wykończenia powierzchni i wymagania OEM mogą być obsługiwane zgodnie ze specyfikacjami projektu.
Wybór opiera się na zewnętrznej średnicy rury i pasującym standardzie zacisku. Klienci mogą dostarczyć wymiary rur lub rysunki, a DINGYUE może pomóc w potwierdzeniu prawidłowej specyfikacji.
Certyfikaty materiałowe, raporty z inspekcji i dokumentacja EN 10204 3.1 są dostępne dla kwalifikujących się projektów wymagających identyfikowalności.
