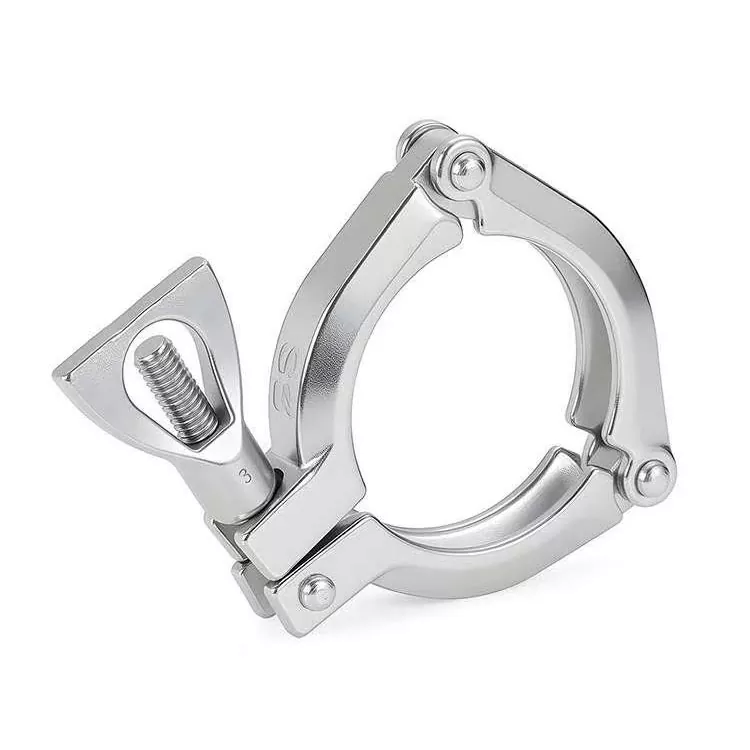

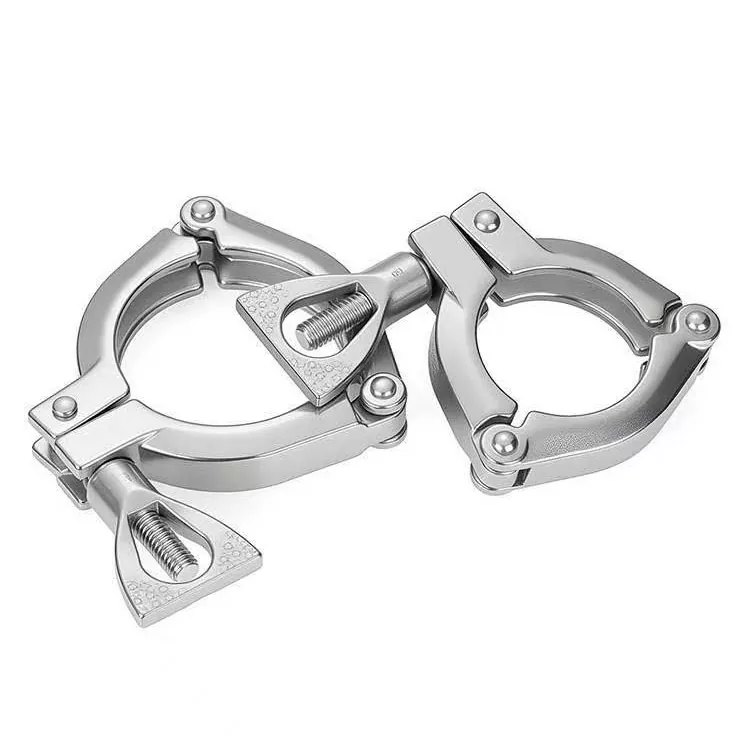

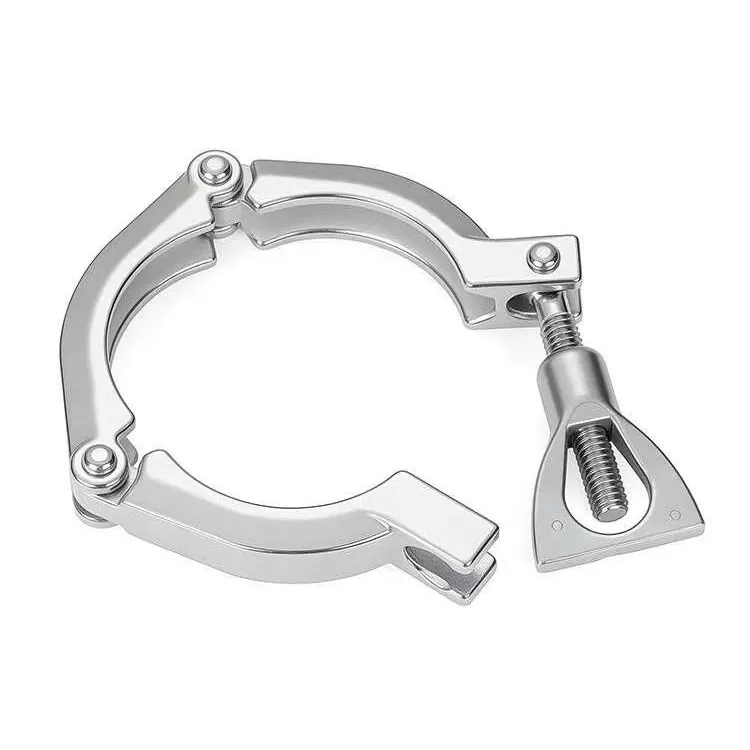

Dzięki 3-częściowemu korpusowi na zawiasach obejma ta płynnie owija się wokół rur, zapewniając równomierne ściskanie pod każdym kątem. Zaciski trzysegmentowe 13MHM 3P z łatwością mieszczą się w ciasnych, zatłoczonych przestrzeniach, w których nie mieszczą się zwykłe zaciski, zapewniając jednocześnie o 20% większą siłę nacisku. Idealny do szczelnych kolektorów chłodzących ciecz w centrach danych i złożonych instalacjach rurociągów do napojów.
|
Przedmiot specyfikacji |
Wartość techniczna |
Notatki i szczegóły |
|
Tworzywo |
304 |
Konstrukcja z dwoma zawiasami, trzyczęściowa |
|
Zakres rozmiarów |
1" do 4" (DN25 - DN100) |
Standardowa średnica zewnętrzna rury rozmiary |
|
Siła zaciskania |
Równomierne obciążenie obwodowe 360° |
Zapobiega miejscowemu odkształceniu uszczelki |
|
Metoda dokręcania |
Nakrętka motylkowa o dużej wytrzymałości |
Łatwa obsługa ręczna w ciasnych przestrzeniach |
|
Docelowy moment obrotowy |
25 cali-funtów (około 2,8 N·m) |
Optymalna ochrona uszczelnienia |
|
Kluczowa zaleta |
Przegubowo dopasowany krój |
Mały promień prześwitu dla regałów kompaktowych |
Trójsegmentowa konstrukcja płynnie łączy się z kołnierzami tulei, zapewniając idealnie wyważony docisk uszczelki i doskonałą ochronę przed wyciekami.
Zapewnia do 20% wyższe wartości ciśnienia w porównaniu ze standardowymi 2-segmentowymi zaciskami z pojedynczym sworzniem (np. 550 PSI w porównaniu z 450 PSI przy średnicy zewnętrznej 2 cali).
Elastyczność dzięki dwóm zawiasom umożliwia płynną instalację w kompaktowych stojakach do chłodzenia cieczą lub w rozdzielaczach rur o dużej gęstości przy minimalnym prześwicie.
Zapobiega zaklejaniu się uszczelek lub zarysowaniu krawędzi podczas szybkich cykli konserwacji CIP/SIP
|
Średnica zewnętrzna rury |
Zacisk 2-segmentowy z pojedynczym kołkiem (13MHM) przy 70°F |
Zacisk 3-segmentowy (13MHM3P) przy 70°F |
Wzrost ciśnienia znamionowego |
|
1" i 1-1/2" |
500 psi |
600 psi |
+20% |
|
2" |
450 psi |
550 psi |
+22% |
|
2-1/2" |
400 psi |
450 psi |
+12,5% |
Odp.: W przypadku standardowych rozmiarów, które przechowujemy w magazynie, nie ma ścisłego MOQ — przyjmujemy przykładowe zamówienia w celu oceny jakości. W przypadku niestandardowych wymiarów, specjalnych materiałów (takich jak tytan lub Hastelloy) lub niestandardowych konfiguracji, MOQ zazwyczaj waha się od 10 do 50 sztuk, w zależności od specyfikacji. Skontaktuj się z nami, aby omówić wymagania dotyczące Twojego projektu!
Odp.: Zapewniamy kompletny pakiet dokumentacji zapewniający sprawną kontrolę i zgodność łańcucha dostaw. Obejmuje to raporty z testów materiałowych EN 10204 3.1 (MTR), numery cieplne surowców zapewniające pełną identyfikowalność oraz certyfikaty zgodności klasy VI FDA/USP dla pasujących uszczelek. Na żądanie dostępne są także standardowe certyfikaty prób ciśnieniowych.
Odp.: Tak, jesteśmy bezpośrednim producentem z wewnętrznym zespołem badawczo-rozwojowym i inżynieryjnym. Oferujemy pełne usługi OEM i ODM. Niezależnie od tego, czy potrzebujesz niestandardowych, wielosegmentowych konstrukcji skręcanych, określonych wartości ciśnienia, czy też grawerowanych laserowo logo marki/numerów części na zaciskach, możemy je wyprodukować dokładnie według Twoich projektów lub próbek fizycznych
Odp.: Produkty dostępne w magazynie: zwykle wysyłane w ciągu 3–7 dni roboczych po potwierdzeniu zamówienia. Standardowe zamówienia zbiorcze: zazwyczaj trwa od 15 do 25 dni, w zależności od wielkości zamówienia i harmonogramu fabrycznego. Zamówienia niestandardowe/OEM: zazwyczaj wymaga to od 30 do 45 dni. Podczas wyceny zawsze zapewniamy gwarantowany harmonogram wysyłki.
