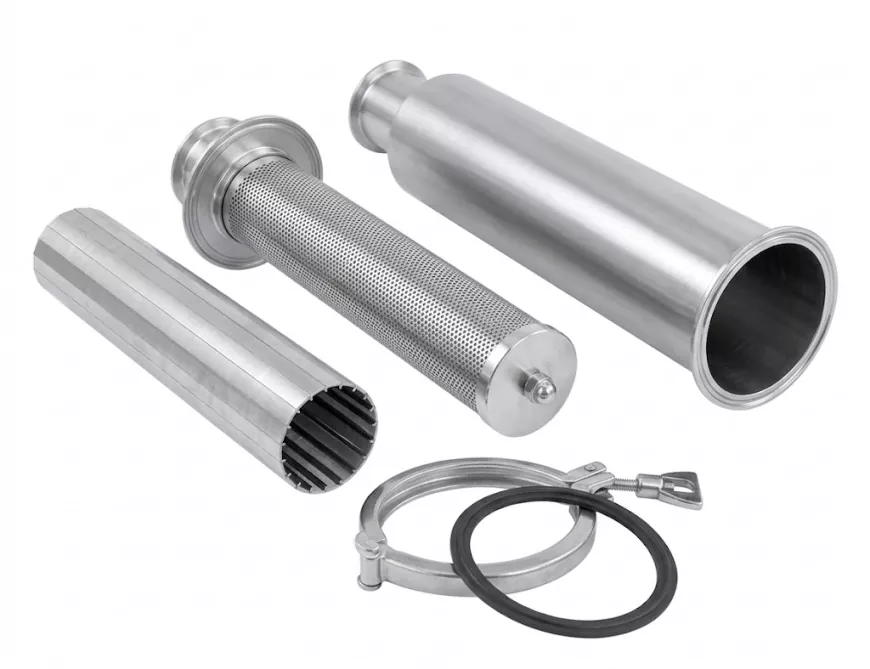

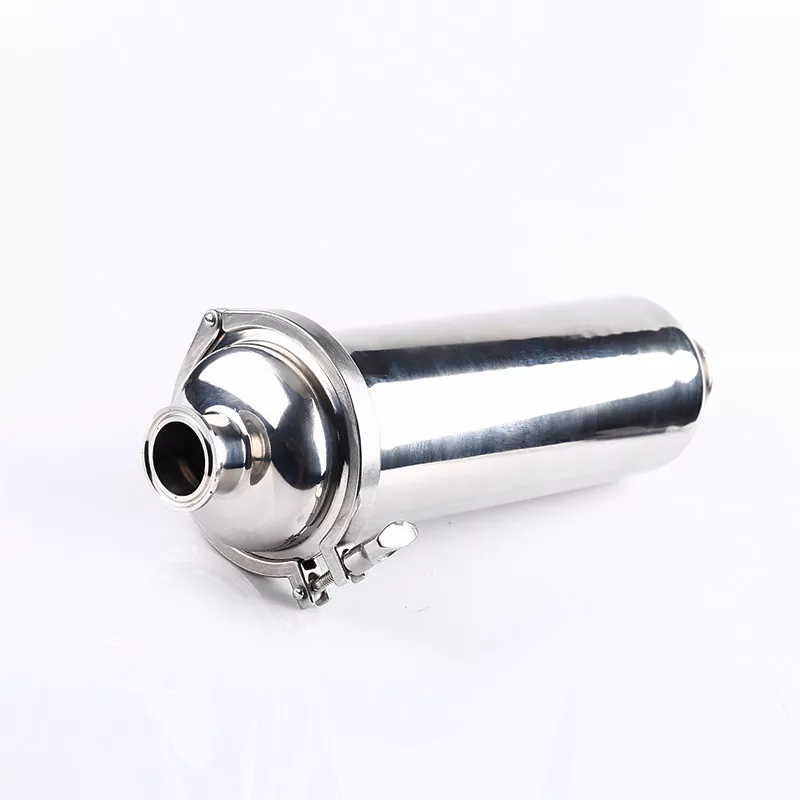

W systemie rurociągów sanitarnych niepożądane cząstki z surowców, rurociągów lub urządzeń poprzedzających mogą wpływać na zawory, pompy, wymienniki ciepła i inne precyzyjne komponenty. Prosty filtr sanitarny instaluje się bezpośrednio w rurociągu w celu wychwytywania cząstek stałych, umożliwiając jednocześnie ciągły przepływ cieczy przez element filtrujący ze stali nierdzewnej. Jego prosta konstrukcja pomaga zmniejszyć opór przepływu w porównaniu z tradycyjnymi konstrukcjami filtrów, a wyjmowany element filtrujący sprawia, że rutynowe czyszczenie i wymiana są wygodniejsze. Dzięki opcjom połączeń Tri-Clamp, spawanych i gwintowanych filtr siatkowy można zintegrować z różnymi systemami przetwarzania higienicznego, w których wymagana jest czystość, wydajność konserwacji i niezawodne działanie.
|
Parametr |
Specyfikacja techniczna |
|
Tworzywo |
Stal nierdzewna SUS304 (1.4301) lub SUS316L (1.4404) |
|
Typ projektu |
Prosta konstrukcja typu inline, łatwa do demontażu w celu czyszczenia elementów. |
|
Zakres rozmiarów |
DN25 - DN100 (1" do 4") |
|
Typ połączenia |
Tri-Clamp (standardowy), spawany lub gwintowany |
|
Element filtrujący |
Perforowana rura nośna ze stali nierdzewnej + siatka druciana ze stali nierdzewnej (dwuwarstwowa) |
|
Rozmiar oczek / mikron |
Siatka od 20 do 400 (lub niestandardowe otwory w płycie perforowanej od 0,5 mm do 3 mm) |
|
Uszczelka/uszczelka |
EPDM (standard), silikon lub FKM (Viton) — w 100% zgodny z FDA |
|
Zgodność |
3-A, ASME BPE, FDA, EHEDG |

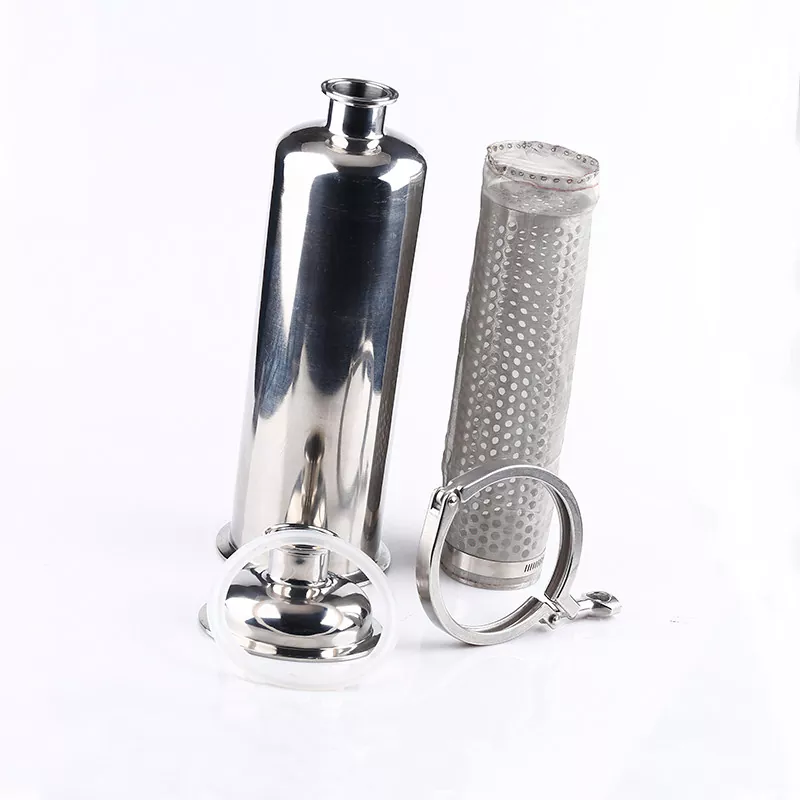

Łatwość konserwacji jest wbudowana w konstrukcję. Aby oczyścić lub wymienić siatkę:
1. Odizolować i rozhermetyzować odcinek rurociągu.
2. Zwolnić złącze korpusu z trzema zaciskami bez zdejmowania filtra siatkowego z głównej linii.
3. Wyjmij wewnętrzny element filtra w celu standardowego czyszczenia CIP (Clean-in-Place) lub ręcznego płukania.

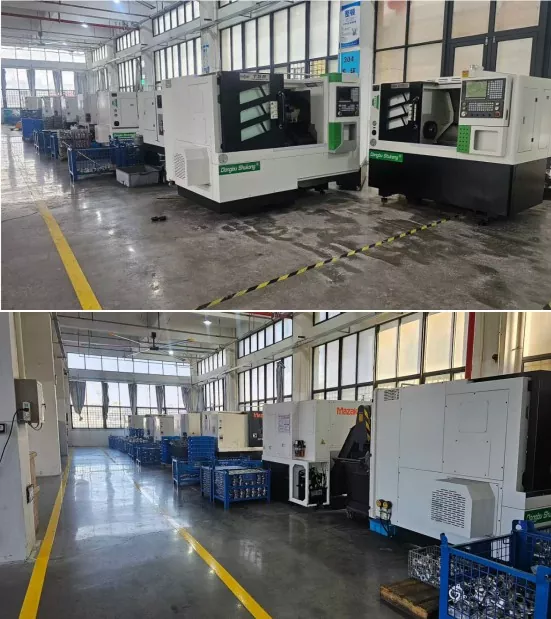

Przed wysyłką każda jednostka poddawana jest rygorystycznej obróbce CNC, spawaniu orbitalnemu i testom ciśnienia hydrostatycznego. Zapewniamy certyfikaty testów materiałowych 3.1 (MTC) i raporty z kontroli chropowatości powierzchni, aby zapewnić pełną identyfikowalność.
|
Funkcja porównania |
Perforowana płyta i element siatkowy |

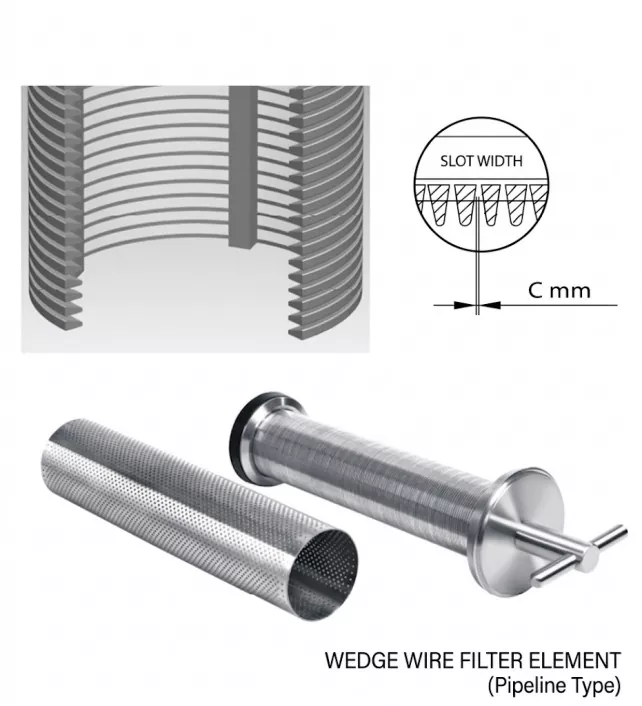

Element ekranujący z drutu klinowego |
|
Struktura i projekt |
Dziurkowana blacha ze stali nierdzewnej, walcowana i zespawana w cylinder z okrągłymi otworami. |
Precyzyjne druty o profilu V/trapezowym owinięte i zespawane z żebrami nośnymi, tworząc ciągłe szczeliny. |
|
Zapobieganie zatykaniu i płukanie CIP |
Prosto przycięte krawędzie otworów mogą zatrzymywać cząstki. Przecięcia tkanej siatki mają tendencję do zbierania zanieczyszczeń medialnych. |
Profil szczeliny V: Konstrukcja z wąską zewnętrzną/szeroką wewnętrzną szczeliną zapewnia jednopunktowy kontakt cząstek, zapobiegając zatykaniu i optymalizując płukanie wsteczne CIP. |
|
Wytrzymałość konstrukcyjna i ciśnienie |
Zależnie od grubości blachy; drobno tkana siatka odkształca się łatwo pod wpływem różnicy ciśnień, jeśli nie jest podparta perforowanym rdzeniem. |
Wytrzymała, całkowicie spawana konstrukcja wytrzymuje wysoką różnicę ciśnień i uderzenia płynów o dużej lepkości bez odkształceń. |
|
Współczynnik powierzchni otwartej i spadek ciśnienia |
Mniejsza powierzchnia otwarta (15% – 46%), co skutkuje nieco większym oporem płynu. |
Ciągła orientacja szczelin maksymalizuje otwartą przestrzeń, zapewniając niskie spadki ciśnienia i wysokie natężenia przepływu. |
Jako wyspecjalizowany producent armatury sanitarnej łączymy precyzję techniczną z kompleksową dbałością o klienta:
Personalizacja: Dostosowane rozmiary oczek (od 20 mesh do 400 mesh), długości korpusu i połączenia końcowe.

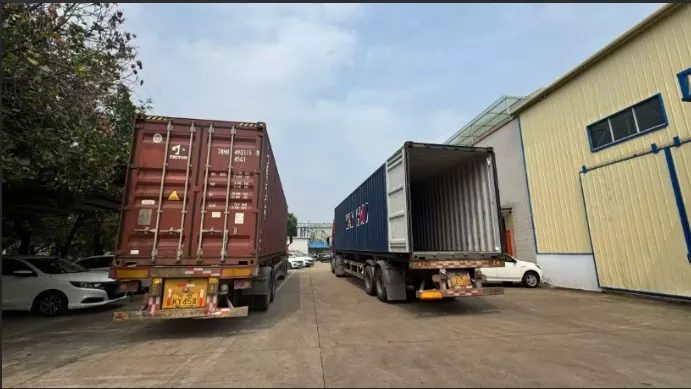

Global Logistics: Szybka wysyłka z bezpiecznym opakowaniem eksportowym.
Dedykowane wsparcie: całodobowa pomoc techniczna, wskazówki dotyczące instalacji i dostępność zapasowych uszczelek i ekranów.
Odp.: Sitko kątowe odwraca przepływ o 90 stopni (idealne do kolan), podczas gdy prosty filtr sanitarny umożliwia wlot i wylot płynu wzdłuż tej samej prostej osi, zachowując kierunek linii i minimalizując opory przepływu.
Odp.: Tak, zapewniamy opcje ekranów o niskim spadku ciśnienia i niestandardowe adaptery końcowe odpowiednie dla jednostek dystrybucji chłodzenia o wysokim przepływie (CDU)
Odpowiedź: W przypadku standardowych rozmiarów (takich jak proste filtry siatkowe Tri-Clamp 1,5”, 2” i 3”) utrzymujemy duże zapasy i możemy wysłać w ciągu 3 do 5 dni roboczych. W przypadku niestandardowych końcówek przyłączeniowych lub specjalnych wymagań dotyczących siatki, produkcja zwykle trwa od 1 do 2 tygodni.
Odpowiedź: Tak, absolutnie. Oferujemy indywidualną wymianę siatek drucianych ze stali nierdzewnej i perforowanych rur nośnych. Oddzielny zakup elementów zamiennych pomaga obniżyć długoterminowe koszty konserwacji fabryki bez konieczności wymiany całego korpusu filtra.
Nasza precyzyjna maszyna CMM wykorzystuje inteligentne oprogramowanie do wykonywania pełnych skanów 3D i kontroli wymiarów na złożonych powierzchniach i wąskich tolerancjach. Ten rygorystyczny proces kontroli wychwytuje wszelkie odchylenia geometryczne, gwarantując, że każdy produkt spełnia dokładne standardy.
