W wielu systemach przetwarzania płynów operatorzy muszą sprawdzać stan mediów bez przerywania produkcji lub otwierania rurociągu. Wziernik sanitarny zapewnia bezpośredni punkt widzenia, umożliwiając użytkownikom obserwację przepływu cieczy, zmian koloru, pęcherzyków i ewentualnych zanieczyszczeń podczas pracy.

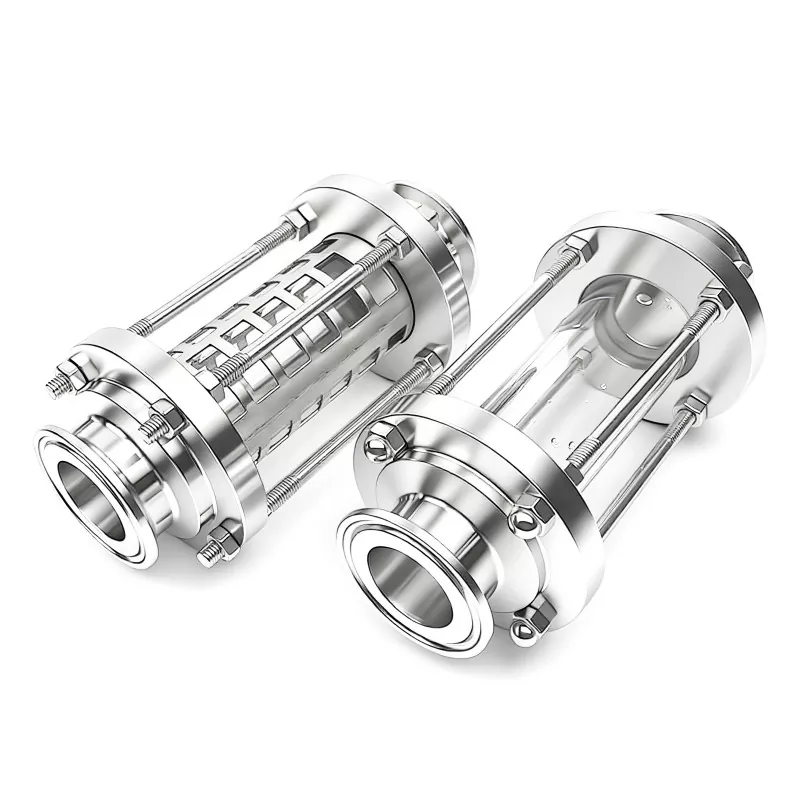

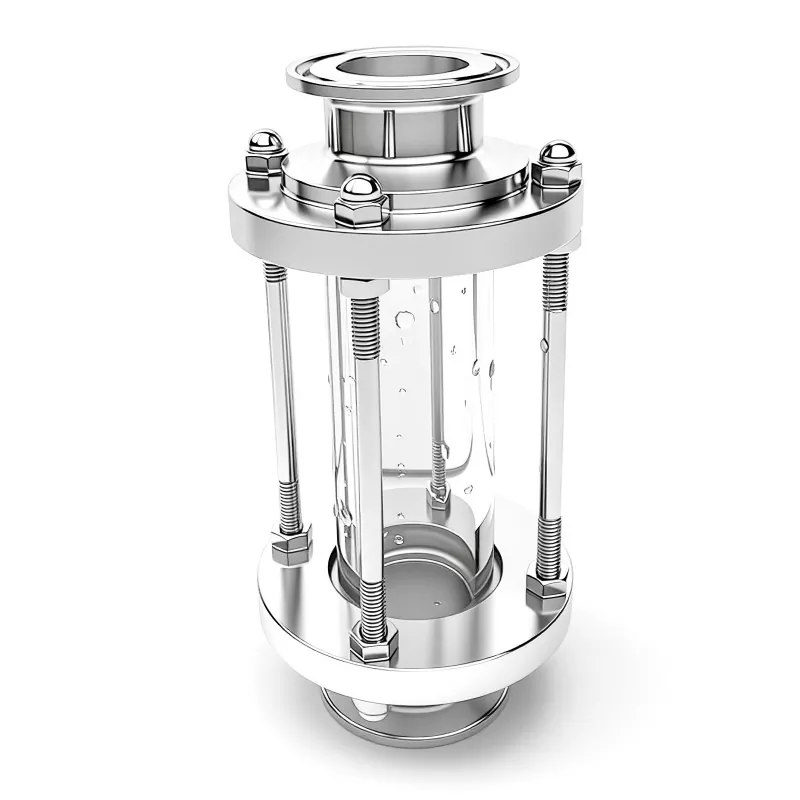

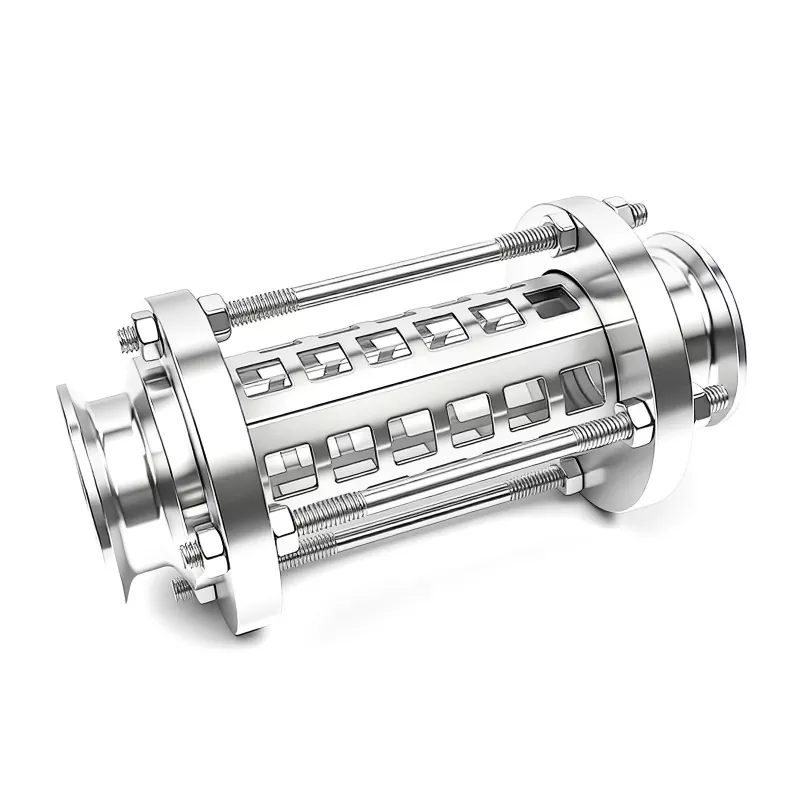

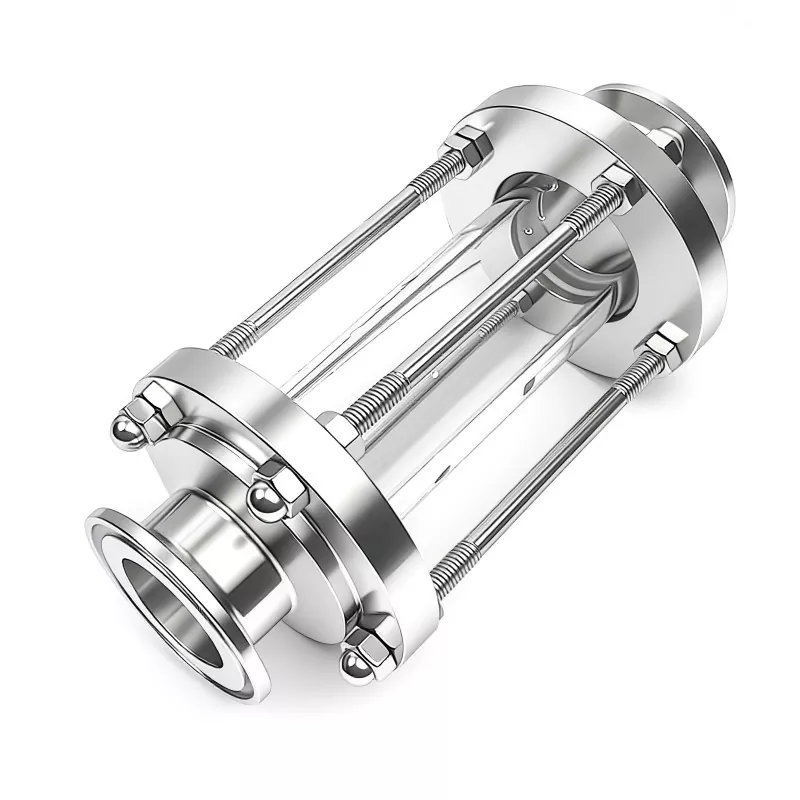

Wziernik sanitarny Tri Clamp działa poprzez uszczelnioną sekcję szklaną zainstalowaną pomiędzy dwoma połączeniami rurociągów sanitarnych. Obudowa ze stali nierdzewnej bezpiecznie utrzymuje szkło borokrzemowe, a system uszczelek zapewnia higieniczne uszczelnienie pomiędzy szkłem a częściami łączącymi. Dzięki połączeniom Tri-Clamp na obu końcach urządzenie można szybko zdemontować w celu czyszczenia, kontroli lub wymiany, bez skomplikowanego demontażu.
Dostępne w wykonaniu ze stali nierdzewnej 304 i 316L, wzierniki DINGYUE są produkowane do zastosowań, w których wymagana jest łatwość czyszczenia, odporność na korozję i niezawodna kontrola wzrokowa.
|
Porównanie |
Wziernik sanitarny z potrójnym zaciskiem |
Zwykły wziernik |
|
Główny cel |
Zaprojektowane do higienicznego monitorowania rurociągów i czystych systemów przetwarzania |
Używany głównie do podstawowej obserwacji wizualnej w ogólnych liniach przemysłowych |
|
Metoda połączenia |
Złącze Tri-Clamp umożliwiające szybki montaż i demontaż |
Zwykle połączenia gwintowe, kołnierzowe lub stałe |
|
Projekt wewnętrzny |
Gładka powierzchnia wewnętrzna ze zmniejszoną przestrzenią martwą |
Może zawierać obszary gwintowane lub nierówne struktury wewnętrzne |
|
Metoda czyszczenia |
Obsługuje czyszczenie CIP i częstą konserwację |
Trudniejsze do czyszczenia w powtarzających się cyklach produkcyjnych |
|
Opcje materiałowe |
Stal nierdzewna 304 / 316L z higienicznym wykończeniem |
Typowe opcje ze stali węglowej lub standardowej stali nierdzewnej |
|
System uszczelniający |
Struktura uszczelniająca klasy spożywczej/farmaceutycznej |
Ogólny projekt uszczelnienia przemysłowego |
|
Konserwacja |
Łatwa wymiana elementów szklanych i uszczelek |
Zwykle wymaga więcej czasu na serwisowanie |
|
Typowe zastosowanie |
Żywność, napoje, farmaceutyka, biotechnologia, systemy o wysokiej czystości |
Ogólne rurociągi przemysłowe |
|
Parametr |
Specyfikacja |
|
Nazwa produktu |
Wziernik sanitarny z potrójnym zaciskiem |
|
Tworzywo |
Stal nierdzewna 304 / 316L (1.4301 / 1.4404) |
|
Materiał szklany |
Hartowane szkło borokrzemowe |
|
Typ połączenia |
Tri-Clamp / Tri-Clover |
|
Dostępne rozmiary |
1/2" do 6" (dostępne rozmiary niestandardowe) |
|
Opcje uszczelek |
EPDM / PTFE / Silikon / FKM |
|
Ciśnienie robocze |
Do 10 barów (145 PSI), w zależności od rozmiaru i konfiguracji |
|
Zakres temperatur |
-20°C do +150°C |
|
Wykończenie powierzchni |
Wewnętrzny Ra ≤0,4 μm (dostępne wykończenie higieniczne) |
|
Zgodność ze standardami |
Normy sanitarne 3-A, materiały uszczelek zgodne z ASME BPE i FDA |
|
Aplikacja |
Rurociągi płynów sanitarnych, urządzenia technologiczne, systemy o wysokiej czystości |
Przezroczysta część ze szkła borokrzemianowego umożliwia operatorom sprawdzanie stanu cieczy bezpośrednio podczas pracy. Zmiany w wyglądzie cieczy, stabilności przepływu lub pęcherzykach powietrza można szybko zidentyfikować bez otwierania systemu.
W przeciwieństwie do konstrukcji z połączeniami stałymi, konstrukcja Tri-Clamp umożliwia zdjęcie wziernika poprzez zwolnienie zacisku. Skraca to czas konserwacji podczas czyszczenia, wymiany uszczelek lub kontroli warunków wewnętrznych.
Powierzchnia wewnętrzna jest obrabiana i polerowana, aby zmniejszyć zatrzymywanie pozostałości. Gładsza ścieżka przepływu pomaga zminimalizować obszary, w których mogą gromadzić się osady produktu lub zanieczyszczenia.
Dostępne są różne materiały uszczelek, rozmiary połączeń i gatunki stali nierdzewnej, aby dopasować je do różnych właściwości płynu i warunków pracy.
Wziernik musi wytrzymać zarówno kontrolę wzrokową, jak i ciągłe ciśnienie z rurociągu. W DINGYUE zastosowano szkło borokrzemowe o wysokiej wytrzymałości i dobrą odporność na szok termiczny, aby poprawić trwałość podczas zmian temperatury i cykli czyszczenia.
System uszczelnień został zaprojektowany w oparciu o precyzyjnie dopasowane elementy ze szkła, uszczelki i stali nierdzewnej. Dostępne materiały uszczelek, takie jak EPDM, PTFE, silikon i FKM, pozwalają klientom wybrać odpowiednią skuteczność uszczelnienia w zależności od różnych mediów i środowisk operacyjnych.

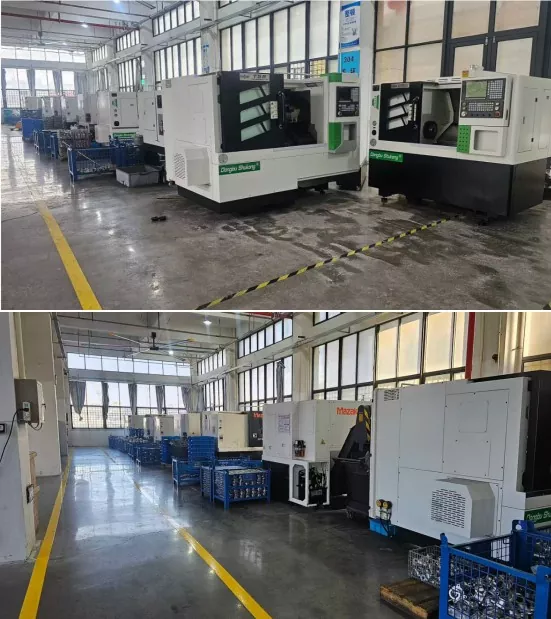

Przed wysyłką każdy wziernik jest sprawdzany pod kątem dokładności wymiarowej, stanu uszczelnienia, jakości materiału i wykończenia powierzchni, aby zapewnić stabilne działanie po instalacji.

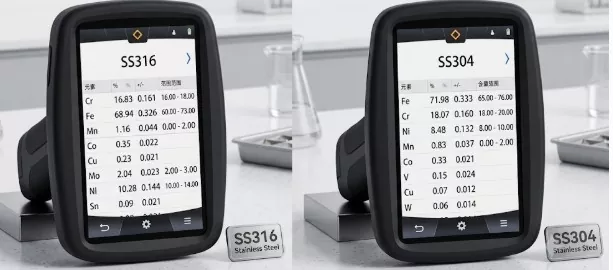

Gatunek materiału wpływa na odporność na korozję i żywotność.
Stal nierdzewna 304 jest powszechnie wybierana do ogólnych systemów żywności i napojów.
Stal nierdzewna 316L jest preferowana, gdy rurociąg transportuje media korozyjne, płyny farmaceutyczne lub zastosowania o wysokiej czystości.
Prawidłowy rozmiar powinien opierać się na średnicy zewnętrznej rury sanitarnej i standardzie Tri-Clamp, a nie tylko na nominalnym rozmiarze rury.
Przed złożeniem zamówienia potwierdź:
· Średnica zewnętrzna rury
· Specyfikacja zacisku
· Przestrzeń instalacyjna
Różne płyny wymagają różnych materiałów uszczelniających.
EPDM nadaje się do płynów na bazie wody i płynów procesowych.
PTFE zapewnia lepszą odporność chemiczną w wymagających zastosowaniach.
FKM jest często wybierany do środowisk o wyższej temperaturze lub mających kontakt z olejem.
Służy do sprawdzania wyglądu cieczy, stanu przepływu i nieprawidłowych cząstek podczas przesyłania mleka, soku i napojów.
Stosowany w układach czystych płynów, gdzie wymagane jest monitorowanie wizualne i konserwacja higieniczna.
Pomaga operatorom monitorować przepływ produktów i utrzymywać stabilne warunki produkcji.
Nadaje się do obserwacji transferu cieczy, procesów mieszania i stanu rurociągów.
Stosowany w wyspecjalizowanych pętlach chłodzących do monitorowania cyrkulacji chłodziwa i identyfikowania nieprawidłowych warunków przepływu.
