Regularny dostęp do wnętrza zbiornika jest często wymagany podczas czyszczenia, kontroli, pobierania próbek i konserwacji sprzętu. Pokrywa włazu sanitarnego zapewnia ten punkt dostępu, pomagając jednocześnie utrzymać czyste i kontrolowane środowisko przetwarzania.

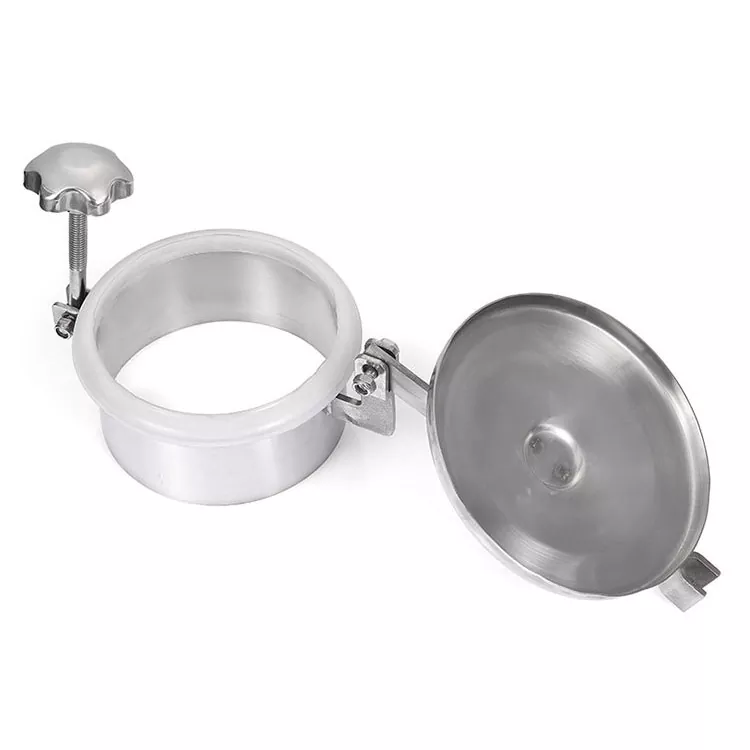

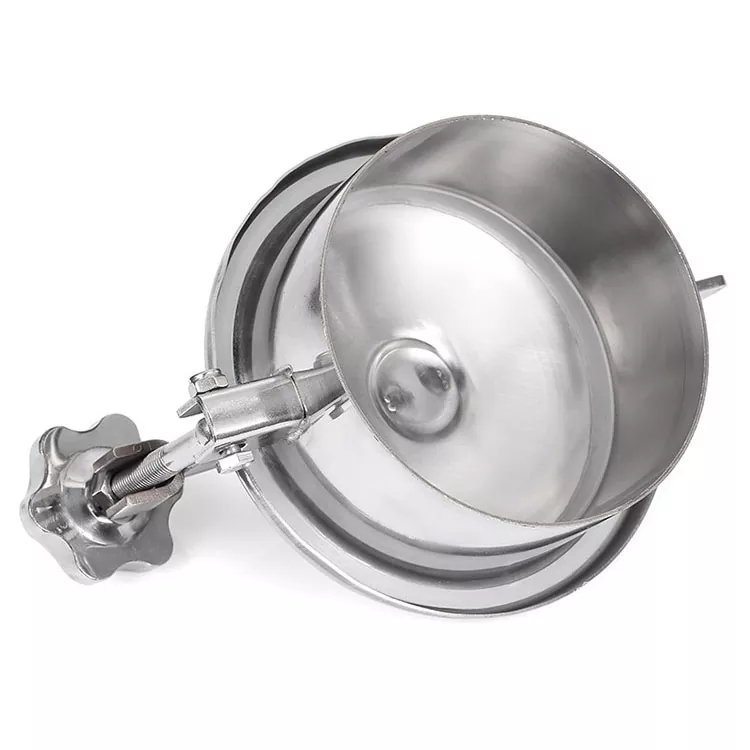

W przeciwieństwie do włazów zbiorników ciśnieniowych, bezciśnieniowa pokrywa włazu sanitarnego została opracowana dla zbiorników atmosferycznych lub niskociśnieniowych, gdzie operatorzy potrzebują szybkiego otwierania i zamykania podczas codziennych operacji. Pokrywa ze stali nierdzewnej, uszczelka sanitarna i bezpieczna konstrukcja zamykająca współpracują ze sobą, tworząc szczelny otwór dostępowy, który jest łatwy w obsłudze i prosty w utrzymaniu.
Dzięki opcjom wykonania z materiałów SS304 i SS316L, różnym typom uszczelek i niestandardowym wymiarom można go dopasować do różnych zbiorników sanitarnych stosowanych w systemach przetwarzania żywności, napojów, mleczarstwa, farmaceutyków i innych higienicznych systemach.
|
Kategoria |
Specyfikacja Parametr |
Szczegóły techniczne i standardy |
|
Ograniczenia wymiarowe i operacyjne |
Nominalny zakres rozmiarów (DN) |
Standard: DN200 do DN600 (8” do 24”) Rozmiary niestandardowe do DN800 dostępne na zamówienie |
|
|
Ciśnienie i temperatura robocza |
Ciśnienie znamionowe: zastosowania bezciśnieniowe/atmosferyczne (maks. 0,2–0,5 bara / 2,9–7,2 psi dla pyłoszczelności i bryzgów) Temperatura robocza: –20°C do +150°C (-4°F do 302°F) (w zależności od uszczelki) |
|
Specyfikacje materiałów |
Metalowy korpus (rama i pokrywa) |
Stal nierdzewna 304 (1.4301): Standardowe zastosowania w przetwórstwie żywności, napojów i nabiału Stal nierdzewna 316L (1.4404): Środki farmaceutyczne, bioprocesowe i żrące o wysokiej czystości |
|
|
Materiały na uszczelki |
Silikon (standard): Doskonała elastyczność i szeroki zakres temperatur (od -50°C do +180°C) EPDM / Viton (FKM) / NBR: Wymagania dotyczące odporności chemicznej, pary lub oleju Zgodność: Wszystkie uszczelki są zgodne z FDA 21 CFR 177.2600 i USP klasa VI |
|
|
Standardy i zgodność |
Zgodny z normami sanitarnymi 3-A, wytycznymi ASME BPE, EHEDG i zgodnością FDA w zakresie powierzchni mających kontakt z produktem |
|
Cechy konstrukcyjne i projektowe |
Opcje uchwytów i zamknięć |

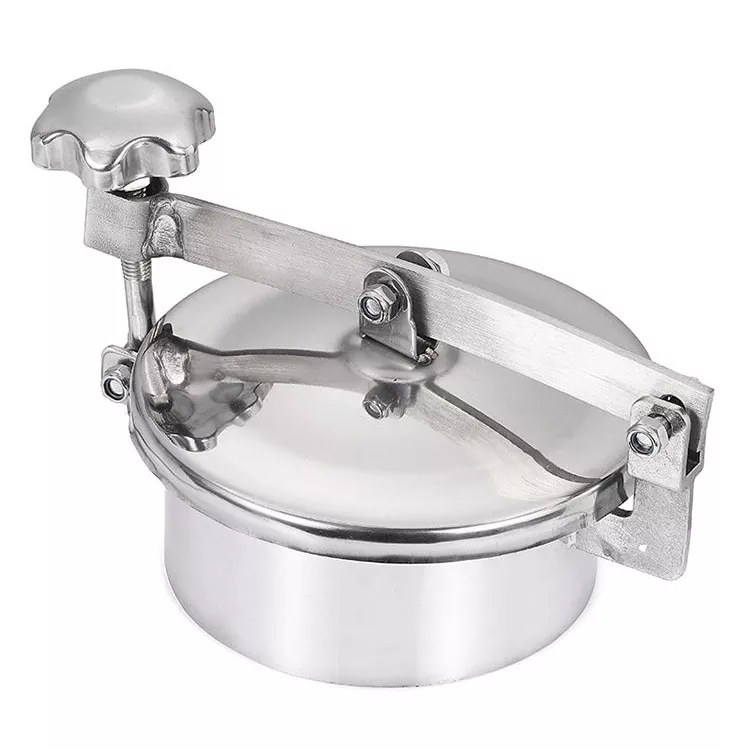

Pokrętła ręczne: Ergonomiczne pokrętło z tworzywa sztucznego lub koło ostrogowe ze stali nierdzewnej 304/316 Mechanizm zawiasu: płynnie otwierana konstrukcja z opcjonalnym zatrzaskiem pozycjonującym, który pozostaje otwarty |
Ostrzeżenie dotyczące bezpieczeństwa: Przed poluzowaniem pokrętła należy zawsze sprawdzić, czy ciśnienie wewnętrzne w zbiorniku jest równe ciśnieniu atmosferycznemu. Nigdy nie otwieraj pod ciśnieniem.
Obsługa: Aby zwolnić, obróć ergonomiczne pokrętło w kierunku przeciwnym do ruchu wskazówek zegara, a następnie otwórz pokrywę. Aby uszczelnić, wyrównaj pokrywę i dokręć ją ręcznie, zgodnie z ruchem wskazówek zegara.
1. Oczyść uszczelkę i rowek uszczelki podczas każdego cyklu czyszczenia zbiornika.
2. Okresowo sprawdzaj uszczelkę elastomerową pod kątem zużycia, stwardnienia lub pęknięć.
3. Natychmiast wymień uszkodzone uszczelki, aby zachować zerową szczelność.

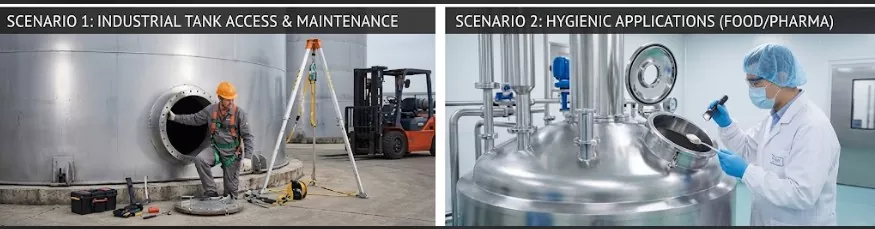

Wejście do statku: Służy jako główne drzwi serwisowe (właz dostępowy), umożliwiające technikom wejście do zbiorników, zbiorników sanitarnych i sieci podziemnych w celu instalacji, dokładnego mycia i napraw wewnętrznych.
Ładowanie składników i pobieranie próbek: W przetwórstwie żywności, napojów, farmaceutyków i chemii wysokociśnieniowej bezciśnieniowa pokrywa włazu sanitarnego zapewnia wygodny otwór do dozowania surowca, kontroli wizualnej i pobierania próbek jakości.
Oświetlenie inspekcyjne: Otwarcie włazu podczas czyszczenia lub konserwacji umożliwia wpuszczenie naturalnego światła do wnętrza zbiornika, poprawiając widoczność dla pracowników serwisu.
Wentylacja bezpieczeństwa: łączy się z zewnętrznymi kanałami powietrznymi lub ułatwia naturalny przepływ powietrza podczas konserwacji, aby zapobiec gromadzeniu się gazu i zapewnić bezpieczne środowisko do oddychania podczas operacji wewnątrz zbiornika.
Ochrona przed nadciśnieniem i zapobieganie wybuchom: Modele specjalistyczne (takie jak awaryjne zabezpieczenie ciśnieniowe lub odpowietrznik przeciwwybuchowy Bezciśnieniowa pokrywa włazu sanitarnego) działają jak zawory bezpieczeństwa, które automatycznie odprowadzają nadmiar ciśnienia podczas rozszerzalności cieplnej lub nagłych skoków ciśnienia, chroniąc zbiorniki przed pęknięciem.
Zastosowania sanitarne i higieniczne: Szeroko instalowane w systemach spożywczych, napojów, mleczarskich, farmaceutycznych i bioinżynieryjnych (zwykle o średnicach od DN150 do DN600). Zaprojektowane z pozbawionymi szczelin wnętrzami, wysokiej jakości uszczelkami i łatwymi w czyszczeniu powierzchniami, aby bezproblemowo zintegrować się z higienicznymi pompami i naczyniami.
Odp.: Nie. Ten model jest przeznaczony wyłącznie do zbiorników bezciśnieniowych (atmosferycznych). W przypadku zastosowań wymagających ciśnienia należy pytać o serię włazów ciśnieniowych.
Odp.: Silikon spożywczy jest standardem. Opcje EPDM, PTFE i FKM/Viton są dostępne na żądanie w zależności od kompatybilności chemicznej.
Odp.: Kołnierz szyjny/podstawa kołnierza jest przyspawany bezpośrednio do otworu zbiornika przez wykwalifikowanego spawacza.
