Kątowy filtr siatkowy z potrójnym zaciskiem

Zoptymalizuj układ rurociągu za pomocą naszego trójzaciskowego filtra kątowego. Unikalna konstrukcja wlotu/wylotu o kącie 90 stopni idealnie pasuje do ciasnych przestrzeni lub narożników, zapewniając jednocześnie doskonałą filtrację i niski spadek ciśnienia. Wysoce polerowana stal nierdzewna zapobiega gromadzeniu się produktu.

Specyfikacja techniczna

Kompaktowa konstrukcja filtracyjna 90° dla higienicznych rurociągów procesowych

W kompaktowych systemach rurociągów sanitarnych przestrzeń instalacyjna wokół pomp, zbiorników i sprzętu technologicznego jest często ograniczona. Tradycyjne proste filtry siatkowe zwykle wymagają dodatkowych kolan lub złączek w celu uzupełnienia układu rurociągu, co zwiększa złożoność instalacji i zwiększa liczbę punktów konserwacyjnych.

Trójzaciskowy filtr siatkowy DINGYUE łączy w sobie filtrację i zmianę kierunku przepływu o 90 stopni w jednej zintegrowanej konstrukcji. Konfiguracja bocznego wlotu i pionowego wylotu pomaga inżynierom zoptymalizować ciasne układy rurociągów, zapewniając jednocześnie niezawodne usuwanie cząstek w higienicznych układach płynów.

Ten sitko sanitarne, wykonane ze stali nierdzewnej SS304 lub SS316L, ma gładką powierzchnię wewnętrzną, wyjmowany element filtrujący i złącze typu Tri-Clamp umożliwiające szybką kontrolę i czyszczenie. Jest szeroko stosowany w przetwórstwie żywności, systemach farmaceutycznych, produkcji napojów, transporcie płynów o wysokiej czystości i chłodzeniu cieczą, gdzie wymagany jest czysty przepływ i łatwa konserwacja.

Zajmująca mało miejsca konstrukcja 90° ułatwiająca instalację rurociągu

Ułożenie rurociągów może stanowić wyzwanie, jeśli połączenia urządzeń znajdują się blisko ścian, ram lub innych elementów. Konwencjonalny filtr siatkowy może wymagać dodatkowych kolanek, co zwiększa liczbę punktów połączeń i potencjalnych obszarów konserwacji.

Konstrukcja pod kątem 90 stopni pozwala filtrowi przekierować przepływ płynu, jednocześnie filtrując cząstki.

Kluczowe korzyści obejmują:

· Zmniejszona przestrzeń montażowa w porównaniu z prostymi kombinacjami filtrów siatkowych

· Wymagana mniej dodatkowych kolan i złączek

· Łatwiejsza integracja z kompaktowymi układami sprzętu

· Nadaje się do zabezpieczeń wlotu pomp i systemów montowanych na płozach

Producentom sprzętu i integratorom systemów taka konstrukcja pomaga uprościć układ rurociągów bez pogarszania wydajności filtracji.

Higieniczna konstrukcja ze stali nierdzewnej zapewniająca czyste przenoszenie płynów

Kątowe filtry siatkowe Tri-Clamp DINGYUE są przeznaczone do zastosowań, w których ważna jest czystość cieczy i niezawodność materiału.

Dostępne materiały obejmują:

· SS304 (1.4301)

· SS316L (1.4404)

Wewnętrzne powierzchnie są precyzyjnie wykończone, aby zminimalizować zatrzymywanie produktu i zapewnić higieniczną pracę. Gładka konstrukcja ze stali nierdzewnej pomaga zmniejszyć ryzyko zanieczyszczeń i zapewnia długoterminową odporność na korozję w wymagających środowiskach procesowych.

W zastosowaniach farmaceutycznych, spożywczych i wymagających wysokiej czystości identyfikowalność materiałów i jakość powierzchni odgrywają ważną rolę w utrzymaniu spójnych standardów produkcji.

Łatwy dostęp do filtra skraca czas przestojów konserwacyjnych

Regularne czyszczenie jest niezbędne dla każdego elementu filtrującego. Trudno dostępna obudowa filtra może wydłużyć przestoje i skomplikować rutynową konserwację.

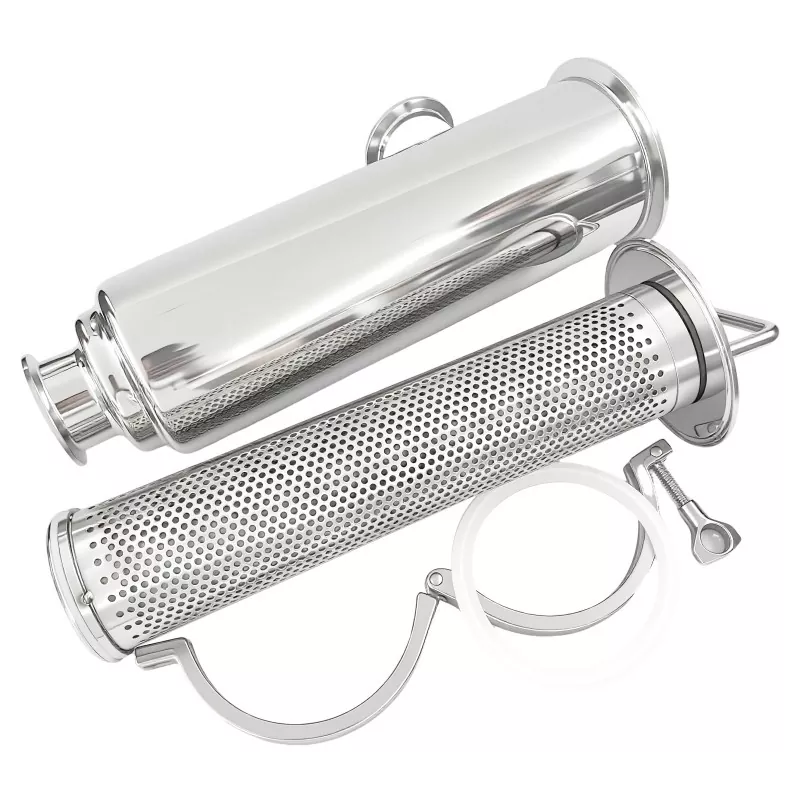

Trójzaciskowy filtr siatkowy kątowy został zaprojektowany z wyjmowanym elementem filtrującym, który umożliwia operatorowi skuteczne przeprowadzenie kontroli i czyszczenia.

Zalety konserwacji obejmują:

· Połączenie potrójne do szybkiego demontażu

· Usuwanie ekranu filtra bez wymiany całego urządzenia

· Proste czyszczenie podczas rutynowej konserwacji

· Zgodny z procedurami czyszczenia ręcznego i CIP

Zainstalowanie punktów monitorowania ciśnienia przed i za filtrem siatkowym może pomóc operatorom zidentyfikować rosnącą różnicę ciśnień i zaplanować czyszczenie przed wpływem na przebieg procesu.

Elastyczne opcje filtracji dla różnych wymagań procesowych

Różne systemy produkcyjne wymagają różnych poziomów filtracji w zależności od właściwości płynu i wymagań dotyczących ochrony sprzętu.

DINGYUE dostarcza elementy filtrujące dostosowane do potrzeb aplikacji:

· Sita z drutu klinowego ze stali nierdzewnej

· Perforowana płyta z tkaniną z siatki drucianej

· Różne oceny oczek i mikronów

Dostępne opcje filtracji:

· 30 oczek

· 50 oczek

· 100 oczek

· 200 oczek

· 300 oczek

Niestandardowe specyfikacje filtrów są dostępne dla projektów wymagających określonej wydajności usuwania cząstek lub warunków przepływu.

Dostosowanie OEM dla producentów sprzętu

Różne systemy przetwarzania często wymagają różnych rozmiarów przyłączy, parametrów filtrów i wymiarów montażowych.

DINGYUE zapewnia wsparcie w zakresie dostosowywania, w tym:

· Dostosowane oceny oczek lub mikronów

· Specjalne projekty połączeń

· Wymiary OEM

· Niestandardowe wykończenia powierzchni

· Rozwiązania komponentowe oparte na projektach

Nasz zespół inżynierów współpracuje z producentami sprzętu, wykonawcami i dystrybutorami w celu opracowania komponentów do filtrów sanitarnych odpowiednich do konkretnych zastosowań.

Często zadawane pytania

P1: Jak ten model wypada w porównaniu z filtrem liniowym lub typu Y?

Odp.: Podczas gdy wbudowany filtr siatkowy utrzymuje rurę prosto, a filtr siatkowy Y obsługuje przepływ ukośny, trójzaciskowy filtr siatkowy typu Angle przekierowuje ciecz o 90 stopni, dzięki czemu idealnie nadaje się do instalacji narożnych, gdzie przestrzeń jest ograniczona.

P2: Czy mogę zamówić niestandardowe rozmiary oczek dla określonych lepkości płynów?

Odp.: Tak, oferujemy szeroką gamę mikronów i konfiguracji oczek dostosowanych do konkretnych potrzeb procesowych, zarówno w przypadku lekkich cieczy, jak i past o wysokiej lepkości.

P3: Czy trójzaciskowy filtr siatkowy kątowy kosztuje więcej niż standardowy filtr prosty?

Odpowiedź: Początkowy koszt filtra kątowego jest nieco wyższy ze względu na jego korpus wykonany pod kątem 90 stopni. Jednakże, ponieważ może zastąpić kolano rury 90 stopni w systemie, pozwala zaoszczędzić na kosztach zakupu dodatkowej złączki, co czyni go bardzo opłacalnym rozwiązaniem w przypadku narożników rurociągów.

P5: Czy uszczelki do trójzaciskowego filtra siatkowego kątowego są zatwierdzone przez FDA?

Odpowiedź: Tak. Wszystkie uszczelki dostarczane z naszymi filtrami kątowymi (silikon, EPDM lub FKM) są w 100% zgodne z FDA (FDA 21 CFR 177.2600). Posiadają pełne certyfikaty potwierdzające bezpieczeństwo stosowania w przetwórstwie żywności, nabiału, napojów i farmaceutyków.

P6: Jaka jest główna zaleta filtra siatkowego kątowego 90 stopni w układzie rurociągów?

Odpowiedź: Największą zaletą jest oszczędność miejsca i niski spadek ciśnienia. Zmienia kierunek przepływu o 90 stopni podczas filtrowania cieczy, dzięki czemu można go zamontować bezpośrednio w narożnikach lub na wlotach pompy. Umożliwia także wysunięcie sita filtrującego z boku bez konieczności odłączania głównego rurociągu.

Niezawodne higieniczne komponenty filtracyjne firmy DINGYUE

Dzięki doświadczeniu w zakresie zaworów sanitarnych, armatury i komponentów do kontroli płynów o wysokiej czystości, DINGYUE zapewnia rozwiązania filtracyjne przeznaczone dla wymagających środowisk procesowych.

Od kompaktowych systemów rurociągów po projekty przemysłowe na dużą skalę, nasz trójzaciskowy filtr siatkowy kątowy pomaga klientom utrzymać czystszą cyrkulację płynu, uprościć instalację i poprawić długoterminową niezawodność systemu.
