Długie tulejki do spawania sanitarnego 316L do higienicznych systemów rurowych

W dużych projektach rurociągów higienicznych łączenie urządzeń sanitarnych z sieciami rurociągów przemysłowych często wymaga czegoś więcej niż standardowej tulejki. Różne systemy wymiarowania rur, wymagania dotyczące spawania i warunki instalacji mogą stwarzać wyzwania podczas integracji rurociągów.

Długie tulejki do spawania sanitarnego 316L do higienicznych systemów rurowych zapewniają większy obszar spawania, który umożliwia łatwiejsze pozycjonowanie i bardziej stabilne spawanie pomiędzy rurami harmonogramowymi a połączeniami zacisków sanitarnych. Dłuższy odcinek spoiny jest szczególnie odpowiedni do spawania TIG i spawania orbitalnego powszechnie stosowanych w systemach rurociągów o wysokiej czystości.

Wykonana ze stali nierdzewnej 316L z precyzyjną kontrolą wymiarów i gładkimi powierzchniami wewnętrznymi, tuleja ta pomaga utrzymać czyste ścieżki przepływu, jednocześnie wspierając niezawodną instalację w wymagających środowiskach, takich jak obiekty biofarmaceutyczne, zakłady półprzewodników, pętle chłodzenia cieczą w centrach danych i sprzęt do przetwarzania sanitarnego.

Specyfikacje techniczne

Dlaczego warto wybrać długą tulejkę spawaną zamiast standardowej tulejki?

Większa przestrzeń spawalnicza dla złożonej instalacji rurowej

Duże systemy rurociągów sanitarnych często wymagają dokładnego ustawienia przed spawaniem. Krótki odcinek spawania może ograniczyć elastyczność instalacji i utrudnić ustawienie, zwłaszcza w przypadku rur o większej średnicy lub prefabrykowanych zespołów rurowych.

Wydłużona konstrukcja tulei sanitarnej z długim złączem spawanym 316L zapewnia dodatkową długość spawania, dając instalatorom więcej miejsca na precyzyjne ustawienie i stabilne operacje spawania.

Dzięki temu jest to praktyczny wybór dla:

· Systemy rur ze spawaniem orbitalnym

· Duże płozy procesowe

· Stałe higieniczne instalacje rurociągów

· Systemy cyrkulacji płynów o wysokiej czystości

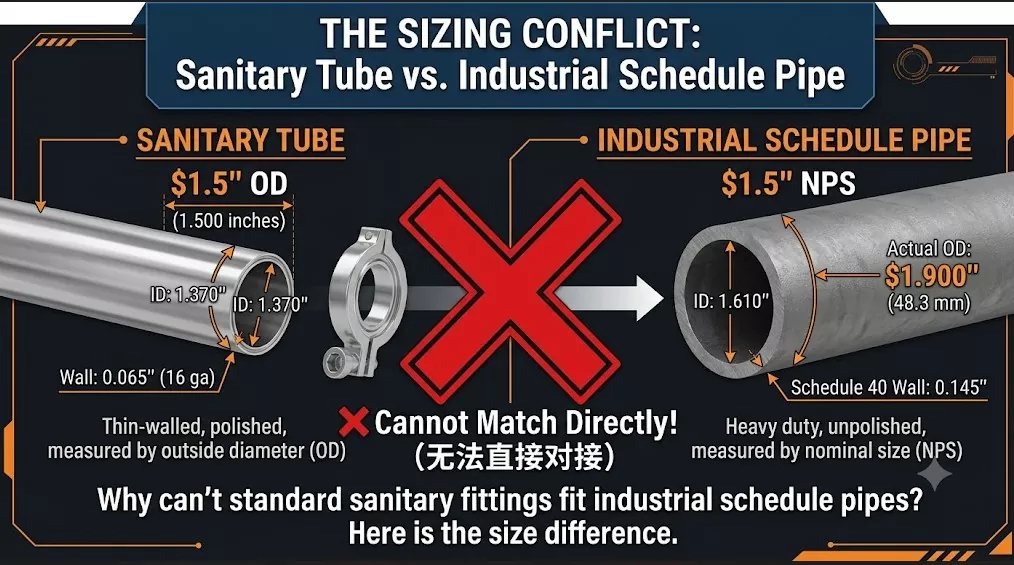

Zaprojektowane do zastosowań w rurach harmonogramowych

Tradycyjne tulejki sanitarne są powszechnie używane ze standardowymi rurami sanitarnymi, ale w wielu projektach przemysłowych stosuje się rury o rozmiarach zgodnych z harmonogramem, aby uzyskać lepszą wydajność mechaniczną.

Tuleja z długim weldem 14AM7X wypełnia tę lukę wymiarową, łącząc:

· Zaplanuj zgodność spawania rur

· Elastyczność połączenia sanitarnego Tri-Clamp

· Higieniczna konstrukcja przepływu wewnętrznego

Umożliwia to inżynierom łączenie sieci rurociągów o dużej wytrzymałości z zaworami, pompami, zbiornikami i sprzętem wymagającym sanitarnych połączeń zaciskowych.

Zalety inżynieryjne

Niezawodna integracja spawania

Wydłużony koniec spawania umożliwia bardziej kontrolowane procedury spawania w porównaniu z krótkimi tulejkami. Pomaga to zmniejszyć trudności związane z instalacją i poprawia spójność podczas produkcji rurociągu.

W przypadku systemów wymagających spawania orbitalnego dodatkowa długość spoiny zapewnia lepszą dostępność i kontrolę procesu.

Stal nierdzewna 316L do środowisk o wysokiej czystości

Stal nierdzewna 316L jest powszechnie wybierana do zastosowań, w których ważna jest odporność na korozję i czystość.

W porównaniu ze standardowymi gatunkami stali nierdzewnej, 316L oferuje:

· Lepsza odporność na korozję wżerową

· Większa wydajność w wymagających środowiskach płynnych

· Kompatybilność z wodą o wysokiej czystości i mediami procesowymi

Jest powszechnie stosowany w:

· Systemy wodne farmaceutyczne

· Dostawa chemikaliów półprzewodnikowych

· Pętle cyrkulacyjne chłodzenia cieczą

· Sprzęt do przetwarzania żywności i napojów

Gładka powierzchnia wewnętrzna ułatwia czyste przenoszenie płynów

W przypadku długiej tulejki do spawania sanitarnego 316L do higienicznych systemów rurowych jakość powierzchni wewnętrznej bezpośrednio wpływa na skuteczność czyszczenia i kontrolę zanieczyszczeń.

Długie tulejki spawane DINGYUE są produkowane z kontrolowaną geometrią wewnętrzną, aby zmniejszyć niepotrzebne zakłócenia przepływu i pomóc w utrzymaniu czystszego środowiska rurociągu.

Gdzie używana jest długa tuleja do spawania sanitarnego 316L

Systemy przetwarzania biofarmaceutycznego

Stosowany w systemach WFI, obiegach wody oczyszczonej i połączeniach urządzeń procesowych, gdzie wymagane jest higieniczne spawanie i identyfikowalność materiału.

Półprzewodnikowe systemy płynów o wysokiej czystości

Nadaje się do rurociągów do wody ultraczystej i chemikaliów, gdzie kontrola zanieczyszczeń i niezawodne działanie stali nierdzewnej mają kluczowe znaczenie.

Infrastruktura chłodzenia cieczą centrum danych

Nowoczesne systemy chłodzenia cieczą wymagają niezawodnych połączeń rurowych ze stali nierdzewnej wokół CDU, kolektorów i pętli chłodzących.

Tuleja z długim weldem pomaga zintegrować komponenty zacisków sanitarnych z większymi sieciami rurociągów Schedule, zachowując jednocześnie elastyczność usług.

Sprzęt do przetwarzania żywności i napojów

Stosowany na higienicznych liniach produkcyjnych, gdzie ważna jest możliwość czyszczenia, odporność na korozję i łatwa konserwacja.

Długa tulejka do spawania 14AM7X w porównaniu ze standardową tulejką

Produkcja i kontrola jakości

Każda tulejka długa do spawania DINGYUE jest produkowana w kontrolowanych procesach obróbki, aby zapewnić dokładność wymiarową i niezawodne działanie instalacji.

Produkcja obejmuje:

· Weryfikacja surowca 316L

· Precyzyjna obróbka CNC

· Kontrola wymiarowa

· Sprawdzanie wykończenia powierzchni

· Śledzenie liczby rui

· Wsparcie dokumentacji materiałowej

W krytycznych branżach, takich jak farmaceutyka, półprzewodniki i chłodzenie cieczą, spójne wymiary i identyfikowalność materiałów pomagają zmniejszyć ryzyko instalacji podczas projektów na dużą skalę.

Często zadawane pytania

P1: Jaka jest różnica pomiędzy standardową tulejką a długą tulejką do spawania?

Standardowa tuleja jest używana głównie do typowych połączeń sanitarnych, natomiast długa tuleja do spawania zapewnia dłuższą sekcję spawania w przypadku większych systemów rurowych. Dłuższy obszar spoiny ułatwia montaż i jest szczególnie odpowiedni do spawania orbitalnego i stałych rurociągów procesowych.

P2: Czy tej tulejki można używać w układach chłodzenia cieczą?

Tak. Sanitarne tuleje do spawania 316L nadają się do zastosowań związanych z chłodzeniem cieczą, gdzie wymagane są rurociągi ze stali nierdzewnej, czyste połączenia i niezawodne długotrwałe działanie, w tym CDU i pętle chłodzące o dużej gęstości.

P3: Dlaczego warto wybrać stal nierdzewną 316L zamiast stali nierdzewnej 304?

Stal 316L zapewnia lepszą odporność na korozję i wżery, dzięki czemu jest bardziej odpowiednia do płynów o wysokiej czystości, systemów farmaceutycznych, zastosowań półprzewodników i wymagających środowisk chłodzenia.

P4: Czy dostarczacie certyfikaty materiałowe dla tych okuć?

Tak. DINGYUE może dostarczyć dokumenty umożliwiające śledzenie materiału, w tym raporty MTR i zapisy liczby wytopów, zgodnie z wymaganiami projektu.

P5: Czy te tuleje są kompatybilne ze spawaniem orbitalnym?

Tak. Wydłużona sekcja spawalnicza została zaprojektowana w celu zapewnienia lepszej dostępności spawania i nadaje się do spawania TIG i spawania orbitalnego.

P6: Czy DINGYUE może dostosować rozmiary lub wymiary?

Tak. Niestandardowe wymiary, materiały, wykończenia powierzchni i specjalne wymagania projektu można omówić w oparciu o specyfikacje rurociągów.
