Wiele komponentów przemysłowych jest dostarczanych ze standardowymi połączeniami gwintowanymi, podczas gdy higieniczne systemy przetwarzania są powszechnie budowane wokół rur Tri-Clamp. Kiedy te dwa systemy muszą ze sobą współpracować, wymiana istniejącego sprzętu często nie jest konieczna.
Adaptery żeńskie NPT DINGYUE 22MP tworzą bezpośredni interfejs pomiędzy rurociągami Tri-Clamp a komponentami męskimi NPT. Konstrukcja pomaga inżynierom zintegrować zawory, instrumenty i sprzęt pomocniczy z systemami sanitarnymi, zachowując jednocześnie prostotę instalacji i efektywność konserwacji.
|
Kategoria |
Kluczowe dane techniczne/opcje |
Zastosowanie i funkcje |
|
Typ produktu/nr części |
• 22 MP (adapter z potrójnym zaciskiem i męskim gwintem NPT) |
Umożliwia szczelne przejście pomiędzy sanitarnymi systemami Tri-Clamp a gwintowanymi rurami, czujnikami lub sprzętem pomocniczym. |
|
Klasa materiału |
• Stal nierdzewna 316L (1.4404) • Stal nierdzewna 304 (1.4301) |
316L: Preferowany do płynów biofarmaceutycznych, płynów o wysokiej czystości i linii chłodzenia cieczą ze względu na niską zawartość węgla i wyższą odporność na korozję. 304: Standardowy gatunek handlowy do żywności, napojów, nabiału i ogólnego przetwórstwa. |
|
Połączenie gwintu |
• Złącze męskie NPT (ANSI/ASME B1.20.1) • Precyzyjnie obrobione stożkowe gwinty |
Zapewnia ścisłe połączenie i niezawodne uszczelnienie w połączeniu z uszczelniaczem do gwintów (taśma/pasta PTFE) lub w połączeniu z żeńskimi elementami NPT. |
|
Profil obróbki |
• Obrabiane z litego, kutego pręta • Dostępne z lub bez klucza płaskiego/korpusu sześciokątnego |
Płaski klucz/korpus sześciokątny umożliwiają bezpieczne dokręcanie za pomocą standardowych narzędzi bez uszkadzania powierzchni czołowej kołnierza opaski sanitarnej. |
|
Standardy i zgodność |
• Normy sanitarne 3-A (certyfikat 63-04) • Zgodny z ASME BPE • FDA 21 CFR 177.2600 i USP klasa VI (dla uszczelek) • Identyfikowalność: Raport z testów młyna (MTR) ze śledzeniem liczby wytopów |
W pełni certyfikowane pod kątem higienicznego przetwarzania, gwarantujące zgodność składu materiału i globalną zamienność. |
Projekt rurociągów sanitarnych może obejmować komponenty pochodzące od różnych dostawców, a standardy połączeń nie zawsze są spójne.
Adaptery żeńskie Npt 22 MP zapewniają punkt przejściowy między rurą Tri-Clamp a komponentami męskimi NPT, pomagając wykonawcom zintegrować nowy sprzęt z istniejącymi systemami bez większych zmian w rurociągach.
Opcjonalny korpus sześciokątny umożliwia instalatorom zastosowanie odpowiedniej siły dokręcania za pomocą standardowych narzędzi, jednocześnie chroniąc obszar połączenia zacisku.
Konstrukcja ta jest szczególnie przydatna podczas montażu, wymiany i konserwacji sprzętu w terenie, gdzie liczy się wydajność instalacji.
W porównaniu z modyfikacjami trwale spawanymi, adapter zaciskowy umożliwia łatwiejszą wymianę i przyszłe regulacje systemu.
Dla inżynierów zajmujących się procesami oznacza to mniej przestojów podczas dodawania przyrządów, zmiany układu sprzętu lub modernizacji obwodów płynów.

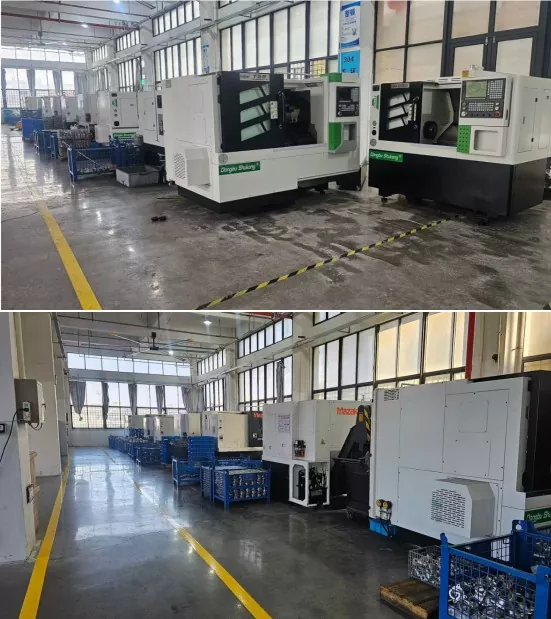

DINGYUE produkuje żeńskie adaptery NPT 22 MP poprzez precyzyjną obróbkę CNC, aby zachować stałą dokładność gwintu i wymiary połączeń.
Materiały ze stali nierdzewnej 304 i 316L są dokładnie kontrolowane podczas produkcji. W przypadku zastosowań wymagających identyfikowalności dostępne są certyfikaty materiałowe i dokumentacja kontrolna wspierająca wymagania projektu.

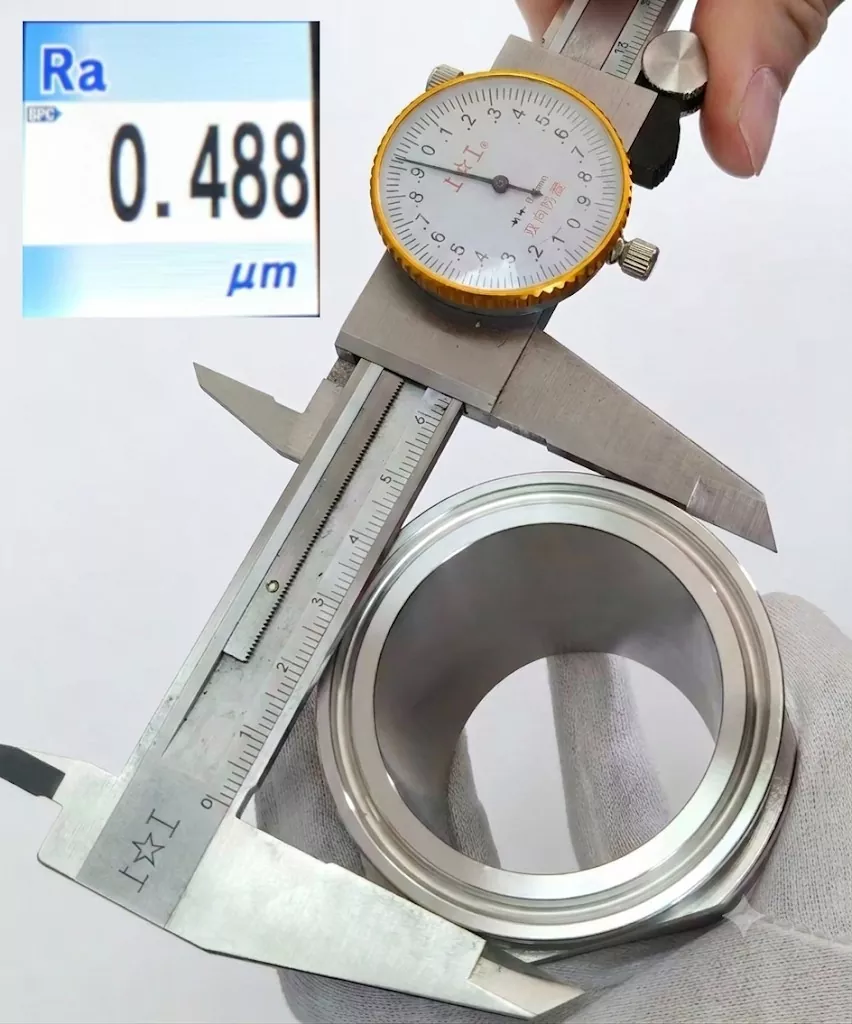

Przed wysyłką każdy adapter jest sprawdzany pod kątem:
· Dokładność gwintu
· Wymiar zacisku
· Stan powierzchni
· Konsystencja materiału
DINGYUE kontroluje jakość obróbki i wymagania dotyczące powierzchni, aby zapewnić stabilne działanie uszczelniające w połączeniu z odpowiednimi uszczelkami i zaciskami.
Łączy elementy z gwintem męskim NPT z systemami rur sanitarnych Tri-Clamp, umożliwiając współpracę różnych standardów połączeń.
Różnica polega na kierunku połączenia gwintu. 21MP wykorzystuje męski gwint NPT, podczas gdy 22MP zapewnia połączenie z żeńskim gwintem NPT do mocowania męskich komponentów NPT.
304 nadaje się do ogólnych zastosowań spożywczych i przemysłowych. 316L jest zalecany do środowisk farmaceutycznych, o wysokiej czystości i wrażliwych na korozję.
Tak. Niestandardowe rozmiary gwintów, wymiary zacisków, materiały i wykończenia powierzchni mogą być produkowane zgodnie z wymaganiami projektu.
Tak. Są powszechnie stosowane w modułowych zespołach chłodzących do łączenia gwintowanych elementów wyposażenia z sieciami rurociągów Tri-Clamp.
