Złączki sanitarne ze stali nierdzewnej DIN 11851

Złączki sanitarne ze stali nierdzewnej DIN 11851 są jednym z tradycyjnych rozwiązań połączeniowych stosowanych w europejskich urządzeniach do przetwarzania higienicznego. W przeciwieństwie do spawanych połączeń rurowych, które wymagają trwałej instalacji, złącza DIN umożliwiają operatorom rozłączanie i ponowne łączenie odcinków rurociągów podczas kontroli, czyszczenia lub konserwacji sprzętu.

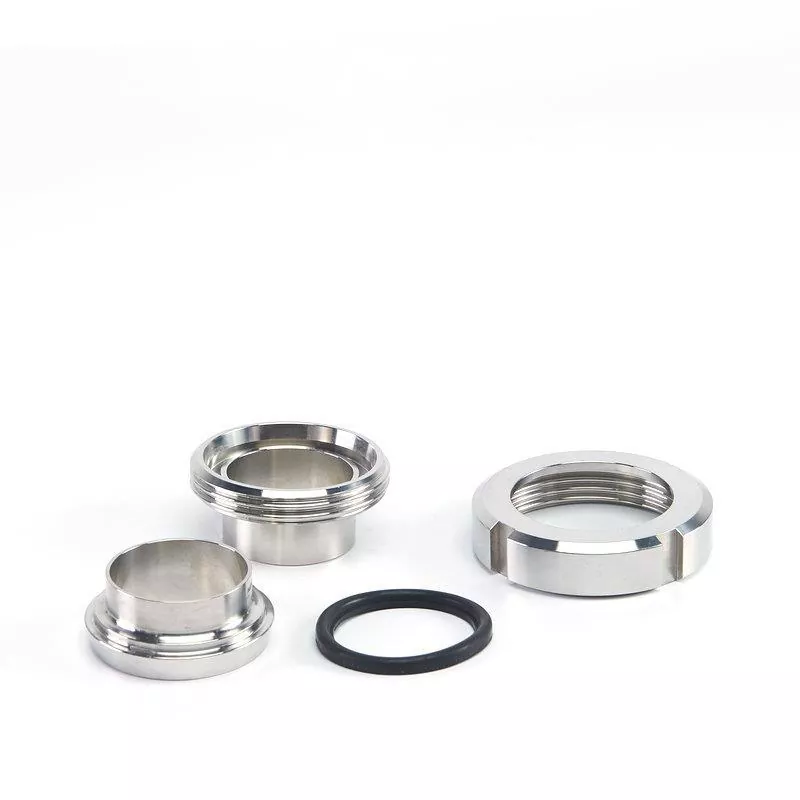

Kompletny zestaw złączek DIN 11851 zwykle składa się z okrągłej nakrętki rowkowej, gwintowanej części męskiej, tulei i pierścienia uszczelniającego. Precyzyjnie obrobione elementy współpracują ze sobą, aby zapewnić stabilne połączenie mechaniczne przy jednoczesnym zachowaniu gładkiego wewnętrznego przejścia przepływu odpowiedniego do zastosowań sanitarnych.

W DINGYUE produkujemy złączki sanitarne ze stali nierdzewnej DIN 11851 zgodnie z powszechnie stosowanymi europejskimi wymaganiami dotyczącymi rurociągów sanitarnych, dostarczając kompletne zespoły złączy i komponenty zamienne dla producentów żywności, nabiału, napojów, farmaceutyków i sprzętu procesowego.

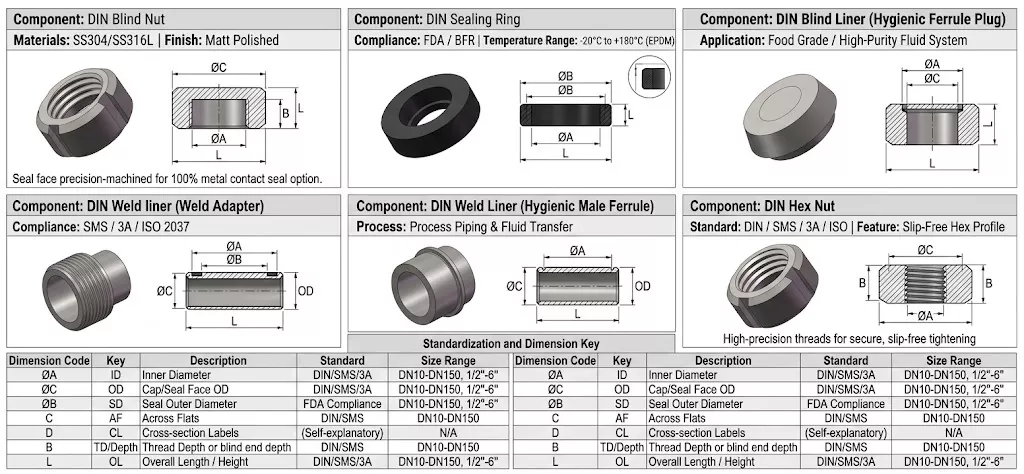

Specyfikacje techniczne

Podstawowe scenariusze zastosowań

Ze względu na solidną konstrukcję metryczną i doskonałe ciśnienie znamionowe, określenie złącza DIN jest powszechnie stosowane w sektorach produkcji higienicznej na całym świecie:

Browarnictwo i napoje: Niezbędne w panelach dystrybucyjnych warzelni, piwnicach fermentacyjnych i liniach rozlewniczych.

Nabiał i przetwarzanie mleka: Szeroko stosowane w jednostkach odbiorczych mleka surowego, pętlach pasteryzacji i zbiornikach do produkcji sera.

Przemysł farmaceutyczny i biotechnologiczny: Niezawodne łączenie zbiorników do przygotowania płynnego buforu z liniami technologicznymi mediów.

Chemia i kosmetyki: Nadaje się do linii kremów o dużej lepkości, mydeł w płynie i naczyń do mieszania składników aktywnych.

Wytyczne dotyczące obsługi i konserwacji

Aby zachować szczelność uszczelnienia i przedłużyć żywotność elastomerowego pierścienia uszczelniającego podczas pracy:

Prawidłowe wyrównanie: Przed połączeniem nakrętki rowkowej należy upewnić się, że część męska i powierzchnie tulei są koncentryczne, aby uniknąć zacierania się gwintu lub zakleszczenia uszczelki.

Narzędzia do kluczy: Użyj specjalnego klucza DIN C, aby dokręcić okrągłą nakrętkę określonym poziomem momentu obrotowego, nie uszkadzając zewnętrznych szczelin.

Serwis zapobiegawczy: Podczas planowej konserwacji instalacji należy sprawdzić wszystkie aktywne złącza DIN, sprawdzając, czy nie ma obrzęków uszczelek lub wgnieceń na powierzchni czołowej, a także wymieniać uszczelki w ramach rutynowej konserwacji.

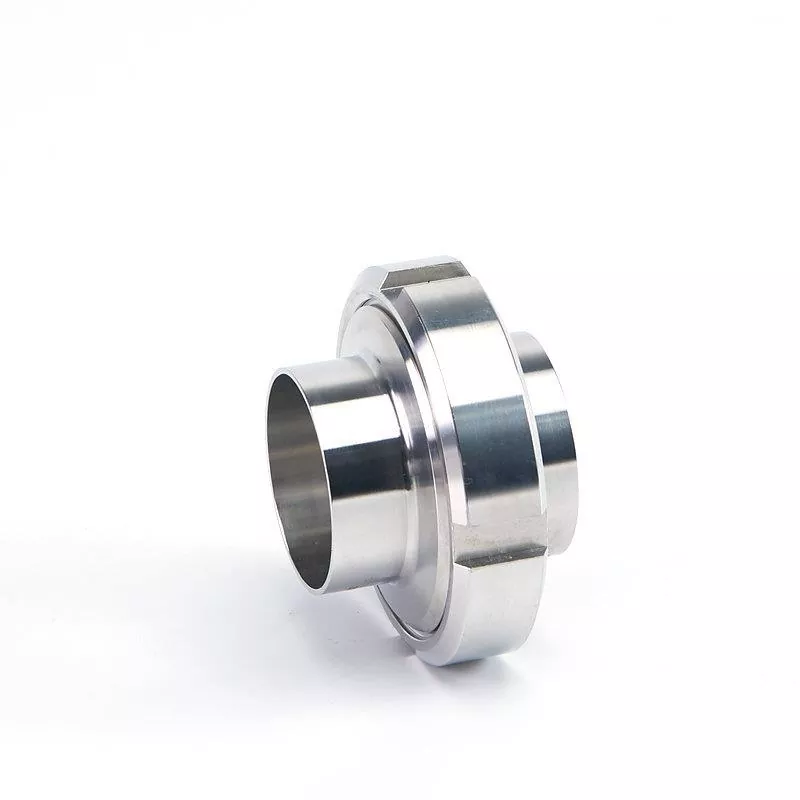

Złącze DIN typu rura-rura

Służy do łączenia dwóch rur procesowych w linii, umożliwiając szybki montaż, demontaż i kontrolę linii bez cięcia metalu. Jest to idealne rozwiązanie w przypadku systemów higienicznych wymagających częstego czyszczenia i konserwacji.

Nakrętka zaślepiająca złączka DIN (zaślepka)

Służy do bezpiecznego uszczelniania końca rurociągu pod napięciem lub portu sprzętu. Zastępując wykładzinę solidną płytką zaślepiającą wewnątrz nakrętki sześciokątnej, tworzy się sterylny, szczelny ślepy zaułek na potrzeby tymczasowych przestojów lub przyszłej rozbudowy.

Dlaczego nakrętka ma szczeliny

Szczeliny na nakrętce zostały zaprojektowane tak, aby można było ją bezpiecznie dokręcić za pomocą klucza hakowego. Te nacięcia zapewniają pewny chwyt narzędzia, dzięki czemu można je mocno dokręcić bez poślizgu, nawet z mokrymi rękami lub w ciasnych miejscach.

Często zadawane pytania

P1: Jaka jest różnica między złączami sanitarnymi DIN 11851 i 3A?

Norma DIN 11851 opiera się na europejskich normach metrycznych dotyczących rurociągów sanitarnych i jest szeroko stosowana w europejskich urządzeniach przetwórczych. Złączki 3A są zgodne z amerykańskimi normami sanitarnymi i są powszechnie stosowane w higienicznych systemach rurek w stylu amerykańskim.

P2: Czy złącza DIN 11851 mogą zastąpić istniejące złącza sanitarne?

Tak, o ile wymiary rur, specyfikacje połączeń i konstrukcja uszczelnienia odpowiadają istniejącemu systemowi. W przypadku projektów zastępczych zaleca się potwierdzenie oryginalnego rozmiaru DIN.

P3: Dlaczego złącza DIN są powszechnie stosowane w przetwórstwie mleczarskim?

Złącza DIN 11851 mają długą historię w europejskim sprzęcie mleczarskim, ponieważ zapewniają odłączalne połączenie, które ułatwia czyszczenie, kontrolę i konserwację.

P4: Jaki materiał uszczelki wybrać do unii sanitarnej DIN?

Wybór odpowiedniej uszczelki zależy od temperatury roboczej, środków czyszczących i mediów procesowych. EPDM, silikon, FKM i PTFE są powszechnie wybierane do różnych warunków pracy.

P5: Czy dostarczacie kompletne zestawy złączy DIN 11851?

Tak. DINGYUE dostarcza kompletne zespoły złączy, a także pojedyncze komponenty dla producentów sprzętu, dystrybutorów i projektów wymiany konserwacyjnej.

P6: Czy DINGYUE może dostosować złącza DIN 11851?

Tak. Zapewniamy niestandardowe rozmiary, materiały, opcje uszczelnień i produkcję OEM zgodnie z rysunkami klienta lub wymaganiami dotyczącymi rurociągów sanitarnych.
