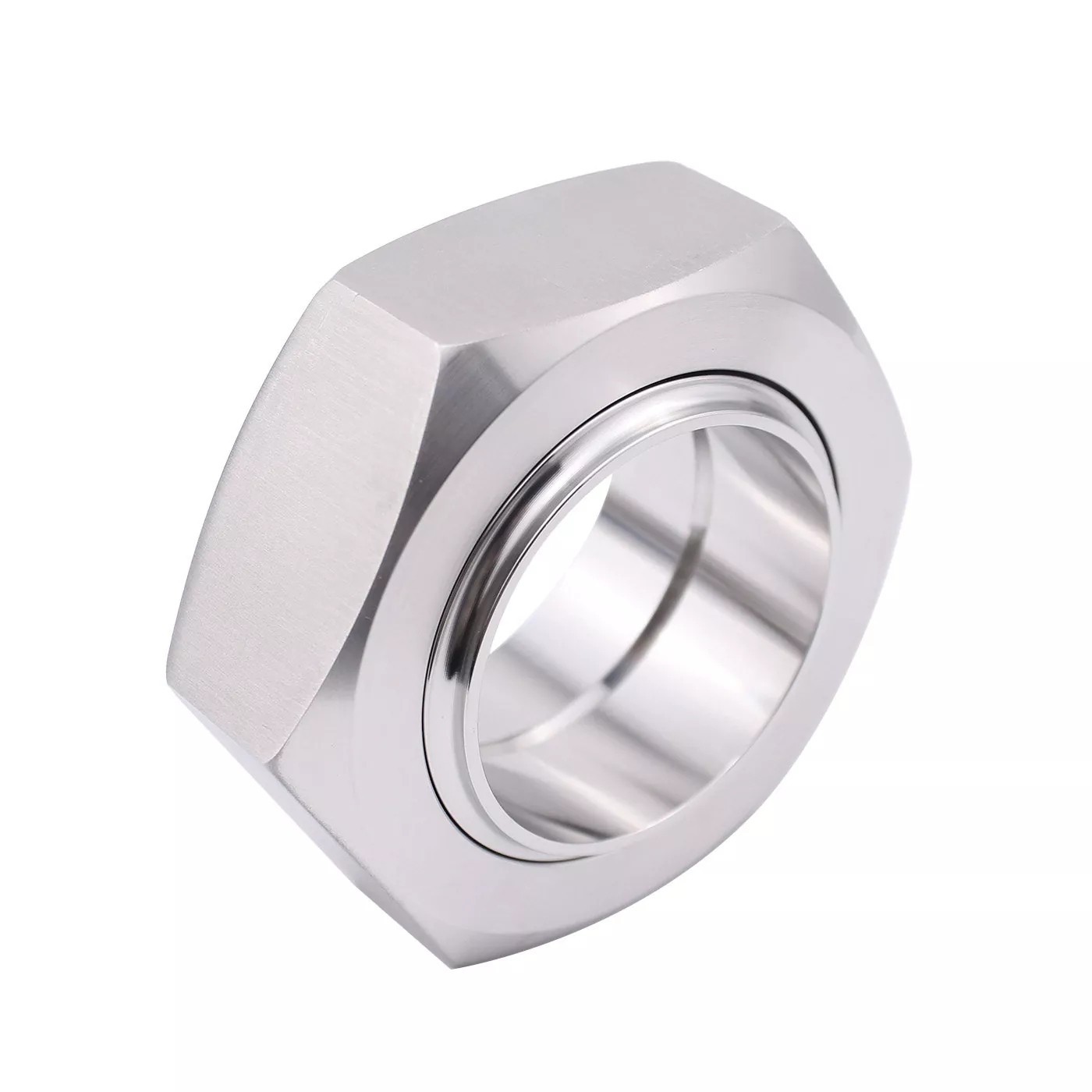

Złączki sanitarne DINGYUE 3A ze stali nierdzewnej zapewniają odłączane, higieniczne rozwiązanie połączeń dla rurociągów procesowych, gdzie wymagana jest częsta kontrola, czyszczenie lub wymiana sprzętu.

W przeciwieństwie do trwałych połączeń spawanych, złącza sanitarne umożliwiają operatorom rozłączanie odcinków rur bez konieczności przecinania lub ponownego spawania rurociągu. Zespół złącza składa się z precyzyjnie obrobionych elementów, w tym gwintowanej nakrętki, części męskiej, wkładki i elementu uszczelniającego, tworząc bezpieczne połączenie przy jednoczesnym zachowaniu gładkiej wewnętrznej ścieżki przepływu.

Zaprojektowane zgodnie z wymaganiami sanitarnymi 3-A, te złącza są odpowiednie dla systemów, w których ważnymi czynnikami są łatwość czyszczenia, kompatybilność materiałowa i niezawodność połączenia.

Dane techniczne

Złącze higieniczne zgodne ze standardem 3-A

Konstrukcja złączek sanitarnych ze stali nierdzewnej 3A koncentruje się na zmniejszeniu ryzyka skażenia i wspieraniu łatwiejszych procedur czyszczenia. Gładkie powierzchnie obróbcze oraz odpowiednio dobrane elementy przyłączeniowe pozwalają na utrzymanie warunków higienicznych w rurociągach technologicznych.

W przypadku sprzętu spożywczego, napojów i farmaceutycznego wybór metody połączenia spełniającej wymagania sanitarne pomaga utrzymać wydajność systemu podczas długotrwałej pracy.

Łatwy demontaż w celu kontroli i konserwacji

Jednym z głównych powodów, dla których klienci wybierają złączki jest dostępność.

W porównaniu z połączeniami spawanymi, złącze sanitarne można otworzyć, gdy sprzęt wymaga przeglądu, czyszczenia lub wymiany podzespołów. Dzięki temu nadaje się do systemów procesowych wymagających regularnego dostępu konserwacyjnego.

Konstrukcja ze stali nierdzewnej do zastosowań higienicznych

DINGYUE dostarcza złącza 3A wykonane ze stali nierdzewnej 304 i 316L.

Stal nierdzewna 316L jest powszechnie wybierana do zastosowań w środowiskach farmaceutycznych i środowiskach o wyższej korozyjności ze względu na lepszą odporność na korozję, podczas gdy stal nierdzewna 304 stanowi praktyczne rozwiązanie do ogólnych zastosowań w żywności i napojach.

Niezawodny zamiennik istniejących systemów sanitarnych

W przypadku projektów konserwacyjnych i modernizacji sprzętu niezbędne jest dopasowanie oryginalnych wymiarów złączy.

Dostarczamy zamienne zestawy złączy z kompatybilnymi komponentami, w tym:

· Nakrętka łącząca

· Część męska

· Wkładka

· Uszczelki/elementy uszczelniające

Pomaga to klientom wymienić zużyte komponenty bez modyfikowania istniejącego projektu rurociągów.

Aplikacje

Przetwarzanie żywności i napojów

Linie do produkcji żywności i napojów wymagają połączeń sanitarnych, które wytrzymują częste czyszczenie i zmiany produkcyjne.

· Sprzęt do przetwórstwa mlecznego

· Systemy przesyłu napojów

· Sprzęt browarniczy

· Rurociągi do transportu składników

Odłączana konstrukcja umożliwia operatorom dostęp do odcinków rurociągu podczas konserwacji bez większych modyfikacji rurociągu.

Systemy farmaceutyczne i bioprocesowe

Sprzęt farmaceutyczny wymaga ścisłej kontroli czystości i kompatybilności materiałowej.

· Płozy procesowe

· Wyczyść systemy przesyłu płynów

· Połączenia sprzętu farmaceutycznego

· Laboratorium i systemy produkcji pilotażowej

Higieniczna konstrukcja nadaje się do zastosowań, w których wymagana jest regularna kontrola i czyszczenie.

Produkcja sprzętu sanitarnego

Producenci sprzętu często potrzebują standardowych elementów przyłączeniowych, które można zintegrować ze zbiornikami, pompami, zaworami i modułami przetwarzającymi.

DINGYUE dostarcza zestawy złączy do zastosowań OEM wymagających stałych wymiarów, identyfikowalności materiałów i stabilnych dostaw.

Konserwacja i demontaż

Główną zaletą złączek sanitarnych jest to, że umożliwiają łatwiejszy dostęp do rurociągu podczas konserwacji.

Podczas demontażu złącza 3A operatorzy zazwyczaj muszą jedynie:

1. Zatrzymaj przepływ procesu i zwolnij ciśnienie w systemie.

2. Poluzuj nakrętkę złączkową za pomocą odpowiednich narzędzi.

3. Oddziel elementy połączenia w celu sprawdzenia lub czyszczenia.

4. Przed ponownym montażem sprawdź stan uszczelki.

Podczas konserwacji należy zwrócić uwagę na:

· Właściwe wyrównanie części łączących

· Stan powierzchni uszczelniających uszczelki

· Zużycie gwintu na nakrętce złączkowej

· Uszkodzenie lub odkształcenie elementów uszczelniających

Wymiana zużytych uszczelek i utrzymywanie w czystości powierzchni uszczelniających pomaga wydłużyć żywotność zespołu przyłączeniowego.

Często zadawane pytania

P1: Jaka jest główna różnica strukturalna pomiędzy złączem 3A a złączem SMS lub DIN?

Odp.: Złączka 3A wykorzystuje amerykańskie rozmiary rur imperialnych i specyficzną geometrię uszczelnienia ze skosem lub płaską powierzchnią czołową zgodną z amerykańskimi normami 3-A, podczas gdy złącza SMS i DIN są zgodne z europejskimi normami wymiarowymi i gwintowymi.

P2: Czy mogę zamienić części różnych producentów w celu uzyskania złącza 3A?

Odp.: Chociaż standardowe złącze 3A jest zgodne z wytycznymi dotyczącymi wymiarów nominalnych, niewielkie tolerancje obróbki gwintów klucza i gniazd uszczelek mogą się różnić; W celu zapewnienia szczelności zaleca się pozyskiwanie kompletnych zestawów lub zweryfikowanych pasujących komponentów od tego samego dostawcy.

P3: Czy złącza sanitarne 3A ze stali nierdzewnej nadają się do zastosowań farmaceutycznych?

Tak. Złączki 3A wykonane ze stali nierdzewnej 316L są powszechnie stosowane w systemach farmaceutycznych i czystych procesach, gdzie wymagana jest higieniczna konstrukcja i niezawodny dostęp konserwacyjny.

P4: Czy mogę używać części zamiennych od różnych dostawców związkowych?

Chociaż wymiary złączy 3A są zgodne ze standardowymi wymaganiami, tolerancje obróbki i dopasowanie komponentów mogą się różnić w zależności od producenta. Użycie kompletnego, dopasowanego zestawu złączy pomaga zapewnić odpowiednią skuteczność uszczelnienia.

P5: Który materiał ze stali nierdzewnej powinienem wybrać, 304 czy 316L?

Stal nierdzewna 304 jest powszechnie stosowana w ogólnych zastosowaniach związanych z żywnością i napojami. Stal nierdzewna 316L jest preferowana w zastosowaniach farmaceutycznych, chemicznych i wymagających wyższej odporności na korozję.

P6: Jakie materiały uszczelek są dostępne dla złączek 3A?

DINGYUE dostarcza różne opcje uszczelek, w tym EPDM, silikon, FKM i PTFE. Wybór odpowiedniego materiału zależy od temperatury, środków czyszczących i mediów procesowych.
