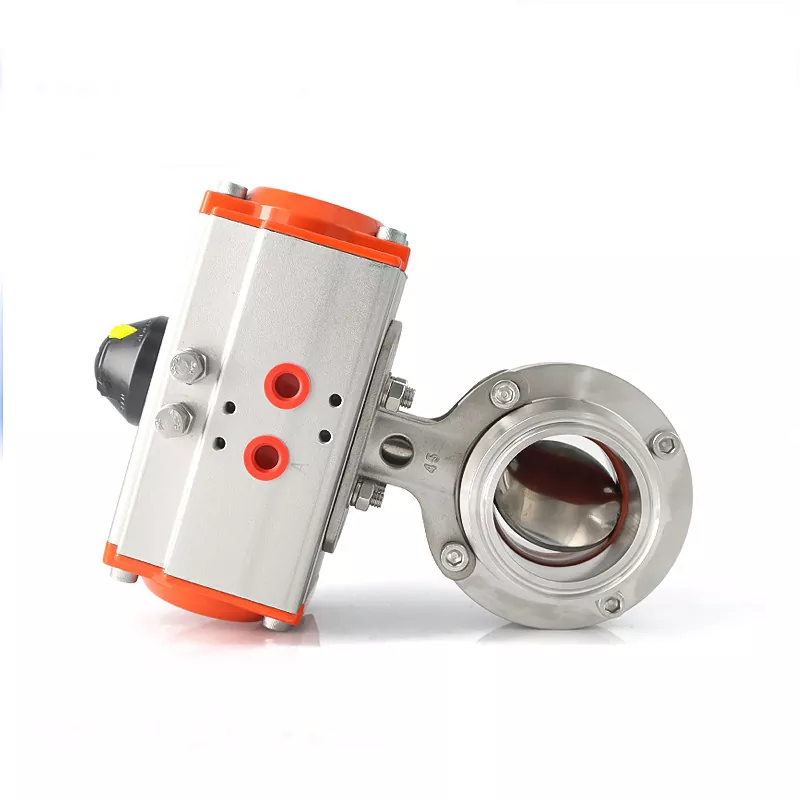

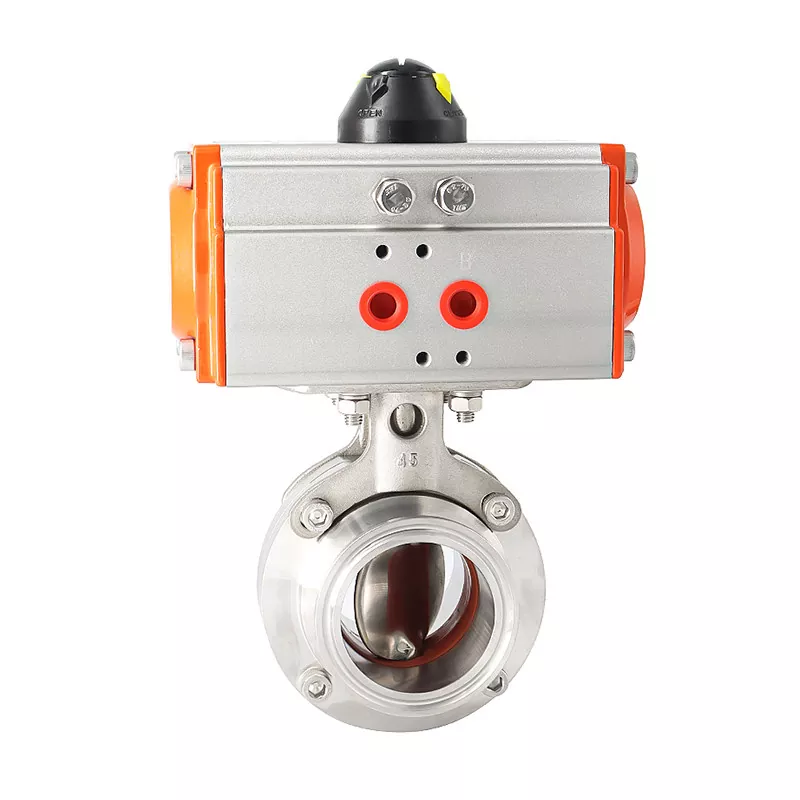

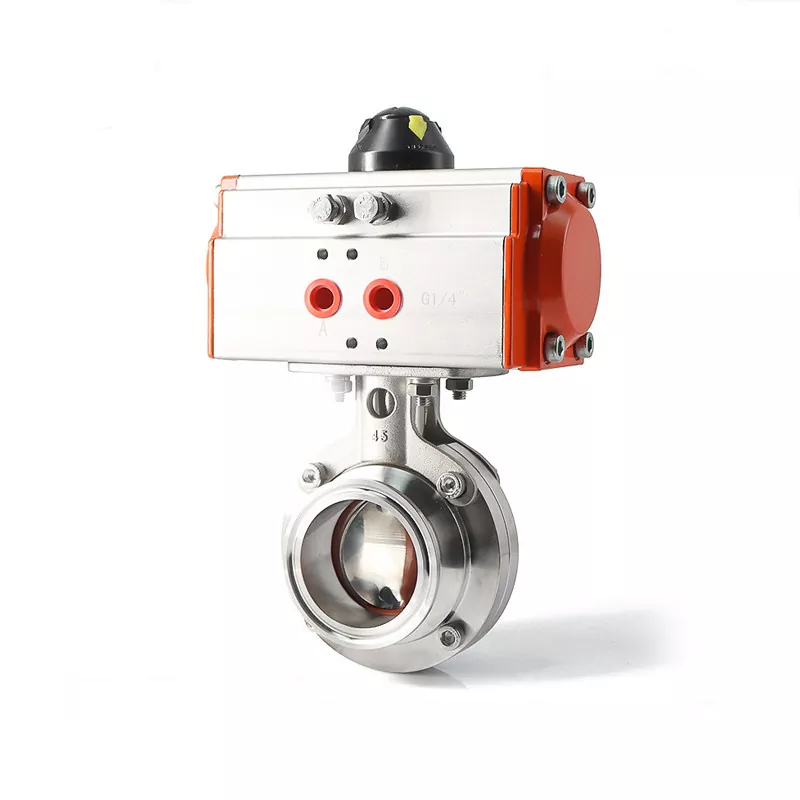

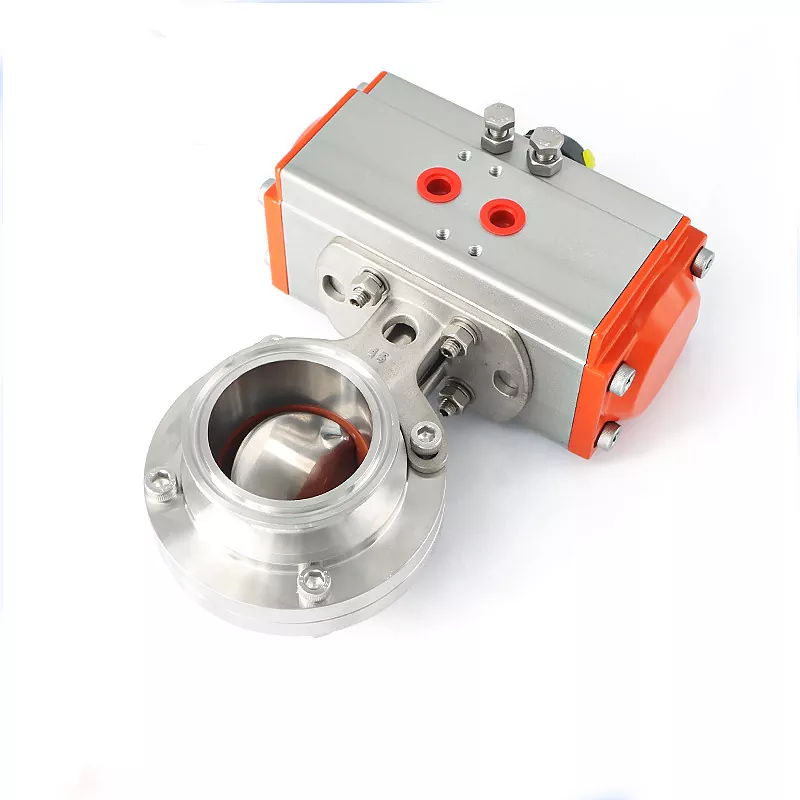

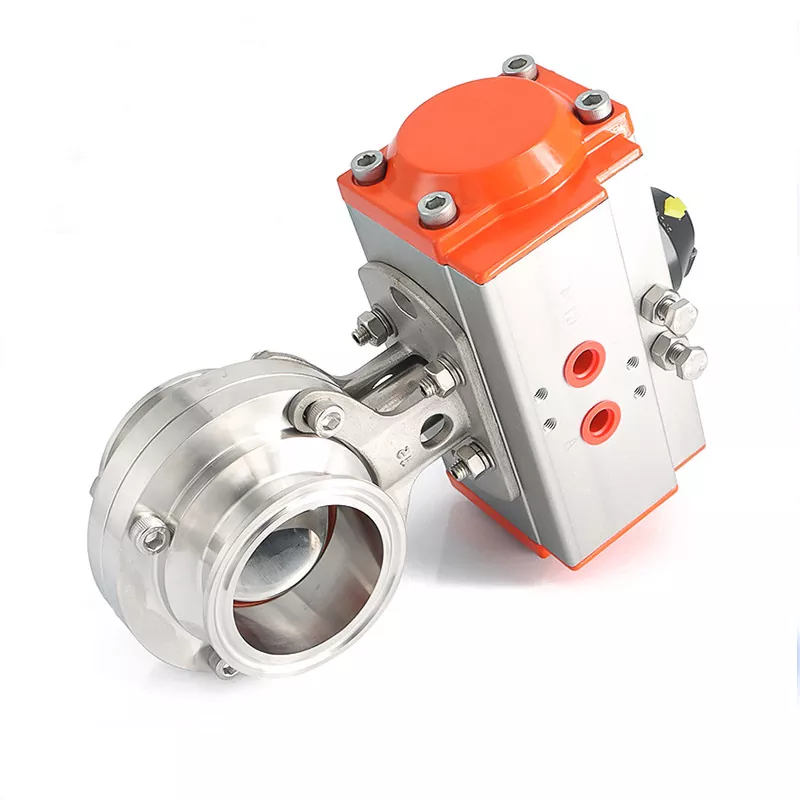

Poziomy pneumatyczny zawór motylkowy sanitarny, wykonany ze stali nierdzewnej 316L jako standardowego materiału korpusu i dysku, jest dostępny z opcjami uszczelnienia EPDM, PTFE lub FKM. Klienci mogą również wybrać różne typy siłowników pneumatycznych, wskaźniki położenia, wsporniki montażowe i przyłącza sanitarne, aby dopasować je do wymagań swojego sprzętu i rurociągów.
DINGYUE dostarcza zawory sanitarne do zastosowań związanych z żywnością i napojami, biofarmaceutyką, chemikaliami wysokowartościowymi i chłodzeniem cieczą w centrach danych, z identyfikowalnością materiałów, precyzyjną obróbką i w 100% odpowiednimi testami ciśnienia zaworów, zapewniając spójne dostawy B2B.
Zasada działania łączy w sobie przepustnicę ćwierćobrotową z uruchamianiem pneumatycznym.
Sprężone powietrze → Siłownik pneumatyczny → Trzpień zaworu → Obrót dysku → Kontrola przepływu
Kiedy sprężone powietrze dostaje się do siłownika, siłownik wytwarza ruch obrotowy, który obraca tarczę motylkową.
Dysk obraca się mniej więcej w jednej linii z rurociągiem, umożliwiając przepływ płynu przez zawór.
Tarcza obraca się w poprzek ścieżki przepływu, odcinając rurociąg.
Siłownik pneumatyczny może odbierać sygnały z systemu sterowania instalacją, umożliwiając automatyczne otwieranie i zamykanie zgodnie z sekwencją procesu.
Dzięki temu zawór nadaje się do zastosowań, w których operatorzy potrzebują powtarzalnej obsługi zaworu bez konieczności ręcznego uzyskiwania dostępu do każdego zaworu w systemie rurociągów.
W zależności od wybranego siłownika:
· Podwójnego działania: Powietrze działa zarówno podczas otwierania, jak i zamykania.
· Normalnie zamknięty (NC): Siła sprężyny powoduje powrót zaworu do pozycji zamkniętej po usunięciu powietrza.
· Normalnie otwarty (NO): Siła sprężyny przywraca zawór do pozycji otwartej po usunięciu powietrza.
Prawidłowa konfiguracja zależy od strategii sterowania procesem i wymaganego miejsca awarii.
|
Część |
Materiał standardowy |
Opcjonalna personalizacja |
Wykończenie powierzchni |
|
Korpus / Dysk |
Stal nierdzewna 316L (1.4404) |
Stal nierdzewna 304 |
Wewnętrzny Ra≤0,8μm, zewnętrzny satynowany/polerowany |
|
Obudowa siłownika |
Stop aluminium (anodowany) |
Stal nierdzewna 304 |
Powłoka antykorozyjna |
|
Uszczelka / Uszczelka |
EPDM |
PTFE / FKM (Viton) |
Zgodny z FDA 177.2600 |
Siłownik pneumatyczny zapewnia zautomatyzowaną pracę bez konieczności ręcznego dostępu do uchwytu zaworu, co czyni go praktycznym w przypadku montażu sprzętu i scentralizowanego sterowania procesem.
Standardowa konfiguracja ze stali nierdzewnej 316L zapewnia odporność na korozję i dobrze nadaje się do wymagających środowisk higienicznych i płynów o wysokiej czystości.
Dla określonej konfiguracji dostępne jest wykończenie powierzchni wewnętrznej Ra ≤ 0,8 μm, co pomaga zmniejszyć obszary, w których mogą gromadzić się media procesowe.
EPDM jest oferowany jako standardowe uszczelnienie, natomiast PTFE i FKM są dostępne do zastosowań wymagających różnych właściwości chemicznych lub temperaturowych.
Konfiguracje Tri-Clamp, gwintowane/złączki i spawane doczołowo umożliwiają dopasowanie zaworu do różnych systemów rurociągów sanitarnych.
Konfiguracje siłowników pneumatycznych dwustronnego działania, normalnie zamkniętego i normalnie otwartego, umożliwiają inżynierom wybór logiki działania w zależności od procesu.
DINGYUE zapewnia raporty z testów materiałów (MTR) i możliwość śledzenia liczby cieplnej dla odpowiednich zamówień, wspierając weryfikację materiału w całym procesie dostawy.

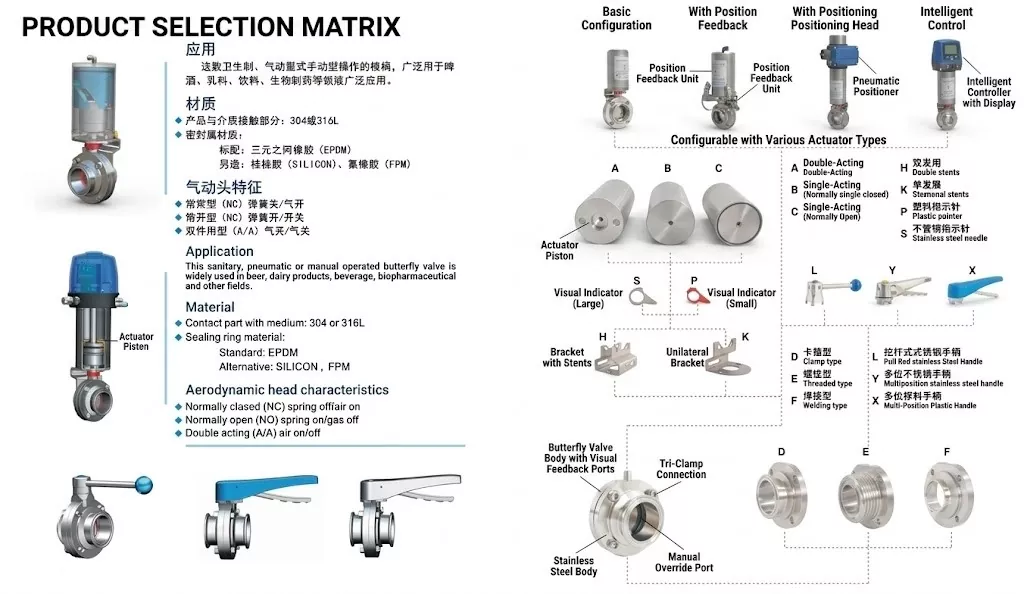

Siłownik określa, jak przepustnica sanitarna reaguje na sygnały pneumatyczne i co się stanie w przypadku przerwania dopływu powietrza.
Kod: A
Ciśnienie powietrza wykorzystywane jest zarówno do otwierania, jak i zamykania.
Nadaje się do:
· Zautomatyzowane linie technologiczne
· Częsta jazda na rowerze
· Instalacje z ciągłym zasilaniem sprężonym powietrzem
· Zastosowania wymagające kontrolowanego otwierania i zamykania
Kod: B
Siłownik wykorzystuje sprężone powietrze do otwarcia zaworu, a siła sprężyny przywraca go do pozycji zamkniętej po usunięciu ciśnienia powietrza.
Zalecane, gdy proces wymaga konfiguracji zabezpieczonej przed awarią.
Kod: C
Siłownik wykorzystuje sprężone powietrze do zamknięcia zaworu, a siła sprężyny przywraca go do pozycji otwartej po usunięciu ciśnienia powietrza.
Zalecane, gdy proces wymaga konfiguracji awaryjnej.
Trwały wskaźnik mechaniczny odpowiedni do wymagających środowisk przemysłowych.
Lekki wskaźnik zaprojektowany w celu łatwej wizualnej identyfikacji położenia zaworu.
Konfigurację podłączenia i montażu należy dobrać odpowiednio do istniejącej instalacji rurowej i dostępnej przestrzeni instalacyjnej.
Szybkozłącze sanitarne szeroko stosowane w higienicznych systemach procesowych.
Korzyści obejmują:
· Łatwa instalacja
· Szybki demontaż
· Wygodna konserwacja
· Nadaje się do systemów rurociągów sanitarnych
Zaprojektowane do systemów rurociągów wymagających połączeń gwintowych lub złączkowych.
Tę opcję można rozważyć, jeśli w otaczającym sprzęcie zastosowano kompatybilne, higieniczne złącza gwintowane.
Przeznaczone do stałych instalacji rurowych.
Połączenia zgrzewane doczołowo można zastosować tam, gdzie zawór jest zintegrowany bezpośrednio z rurociągiem procesowym i nie jest wymagany częsty demontaż.
Zapewnia solidną konfigurację montażu siłownika do zaworu w zastosowaniach, w których ważna jest stabilność mechaniczna.
Bardziej zwarta konfiguracja montażowa, w której należy wziąć pod uwagę przestrzeń instalacyjną lub umiejscowienie czujnika.
W przypadku producentów sprzętu przed rozpoczęciem produkcji należy potwierdzić orientację siłownika i luz wokół niego.
|
Przemysł aplikacji |
Typowe zastosowania |
Dlaczego warto używać poziomego pneumatycznego zaworu motylkowego sanitarnego |
|
Przetwarzanie żywności i napojów |
Przetwórstwo mleka, rozlew napojów, warzenie, żywność płynna, sosy, syropy i systemy CIP |
Higieniczna konstrukcja ze stali nierdzewnej, gładkie powierzchnie wewnętrzne i elastyczne przyłącza sanitarne ułatwiają obsługę czystych płynów i częste cykle czyszczenia. |
|
Biofarmaceutyka i bioprzetwarzanie |
Systemy WFI, pętle wody oczyszczonej, bioreaktory, zbiorniki fermentacyjne i sterylne linie przesyłowe |
Stal nierdzewna 316L, opcje higienicznego uszczelnienia i konfigurowalne sterowanie pneumatyczne nadają się do kontrolowanych i czystych środowisk procesowych. |
|
Chłodzenie cieczą centrum danych |
Systemy CDU, kolektory chłodzenia bezpośrednio do chipa, wtórne pętle chłodzenia i obwody chłodzenia po stronie sprzętu |
Uruchamianie pneumatyczne umożliwia zdalne odcięcie i automatyczną izolację przepływu, a kompaktowa konfiguracja pozioma może uprościć instalację wokół urządzeń chłodzących i płoz rurociągów. |
|
Drobna obróbka chemiczna |
Systemy przesyłu cieczy o wysokiej czystości, systemy dozowania i linie procesów chemicznych |
Konstrukcja 316L, wybierane materiały uszczelniające i identyfikowalna kontrola materiału pomagają spełnić rygorystyczne wymagania w zakresie transportu płynów. |
|
Kosmetyki i higiena osobista |
Kosmetyki w płynie, emulsje, woda oczyszczona i systemy przenoszenia składników |
Higieniczna konstrukcja i opcje przyłączy sanitarnych pomagają zmniejszyć ryzyko skażenia oraz upraszczają czyszczenie i konserwację. |
|
Systemy czystej wody i płynów o wysokiej czystości |
Dystrybucja oczyszczonej wody, pętle procesowe o wysokiej czystości i transfer czystego płynu |
Precyzyjnie obrobione elementy ze stali nierdzewnej, kontrolowane wykończenie powierzchni i odpowiedni montaż w pomieszczeniu czystym zapewniają płyn o wysokiej czystości |

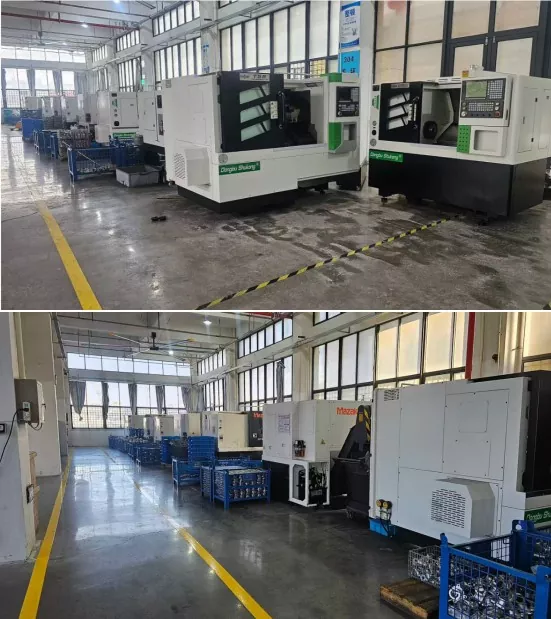

Widzisz te znaki na ścianach naszej fabryki? Nasze różne rodzaje stali nierdzewnej – takie jak SS304 i SS316 – przechowujemy w całkowicie oddzielnych obszarach z własnymi maszynami. Nigdy ich nie mieszamy. Gwarantuje to, że płacąc za wysokiej jakości, odporny na rdzę metal, otrzymasz dokładnie to, za co zapłaciłeś.
