Pneumatyczny zawór membranowy

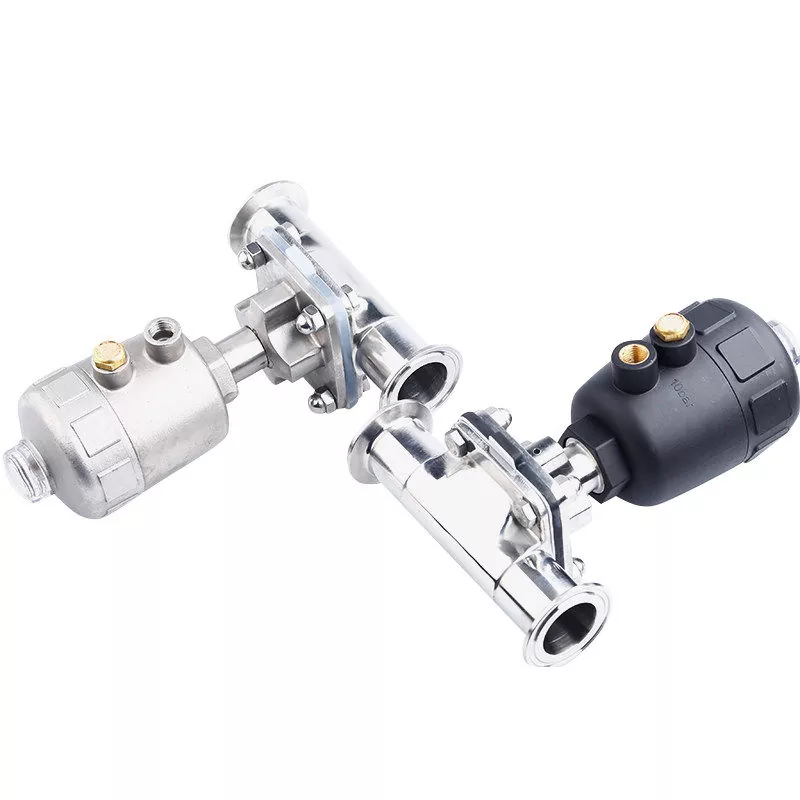

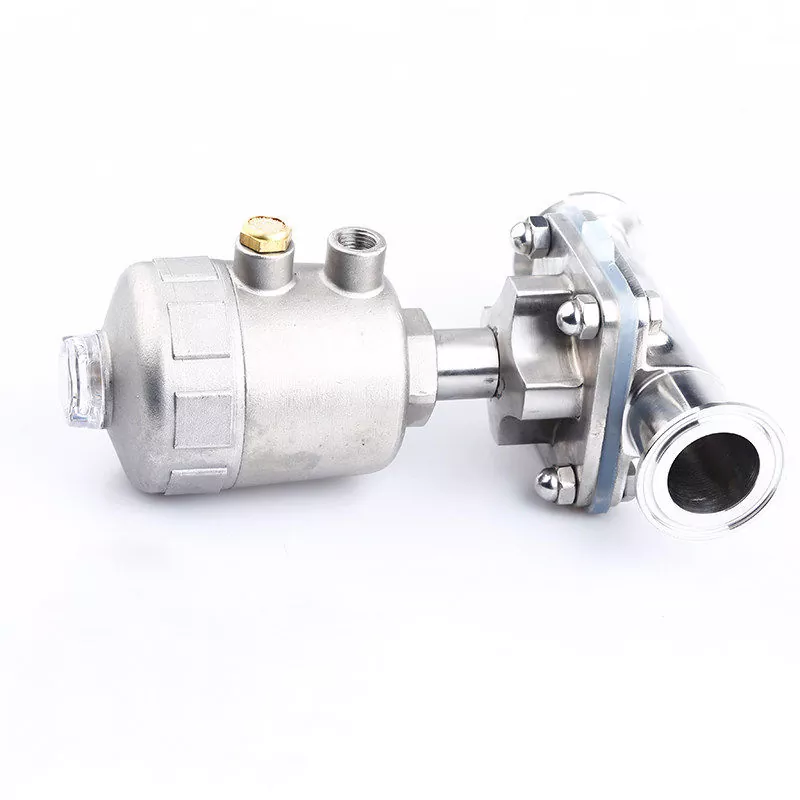

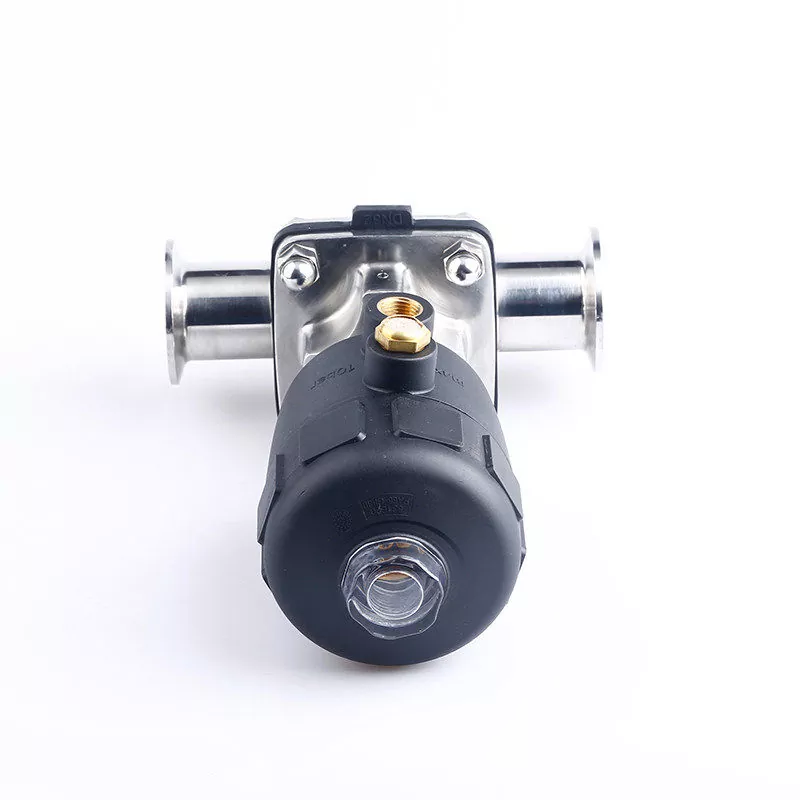

Pneumatyczny zawór membranowy DINGYUE został opracowany dla linii technologicznych, w których równie ważna jest dokładna regulacja przepływu i ścisła czystość. Napędzany siłownikiem pneumatycznym, umożliwia automatyczne otwieranie i zamykanie przy zachowaniu płynnej kontroli mediów bez konieczności ręcznej obsługi. Konstrukcja ze stali nierdzewnej, higieniczna konstrukcja membrany i łatwa w utrzymaniu konstrukcja sprawiają, że nadaje się do sterylnego sprzętu przetwarzającego, systemów CIP i pętli chłodzących o wysokiej czystości w zaawansowanych obiektach. Każdy zawór jest produkowany pod ścisłą kontrolą jakości, aby zapewnić stałą wydajność w wymagających środowiskach przemysłowych.

Szczegóły specyfikacji

Jak działa siłownik pneumatyczny?

Siłownik pneumatyczny wykorzystuje sprężone powietrze do sterowania ruchem otwierającym i zamykającym zaworu, zastępując obsługę ręczną sterowaniem automatycznym. W układzie zaworu membranowego siłownik wytwarza siłę wymaganą do przesunięcia membrany w górę lub w dół, umożliwiając precyzyjne odcięcie cieczy i regulację przepływu.

Mechanizm działania opiera się na trzech głównych elementach:

· Komora powietrzna – odbiera sprężone powietrze i przekształca je w siłę mechaniczną.

· Tłok – porusza się pod ciśnieniem powietrza, napędzając trzpień zaworu.

· Zespół sprężyny – zapewnia siłę powrotną w siłownikach jednostronnego działania.

Do zastosowań sanitarnych powszechnie wybiera się siłownik jednostronnego działania, normalnie zamknięty, ponieważ zapewnia on automatyczne zabezpieczenie przed odcięciem w przypadku przerwy w dopływie powietrza.

Proces pracy siłownika jednostronnego działania normalnie zamkniętego

1. Brak dopływu powietrza: Zawór w pozycji zamkniętej

Gdy sprężone powietrze nie jest dostarczane, wewnętrzna sprężyna pozostaje w pozycji wysuniętej i popycha trzpień siłownika w dół.

Siła skierowana w dół dociska membranę mocno do gniazda zaworu, utrzymując pneumatyczny zawór membranowy w pozycji zamkniętej i uniemożliwiając przepływ medium.

Ta konstrukcja normalnie zamknięta (NC) zapewnia funkcję bezpieczną. Jeśli na linii produkcyjnej nieoczekiwanie spadnie ciśnienie powietrza, zawór automatycznie powraca do pozycji zamkniętej, pomagając zapobiegać wyciekom, utracie produktu i ryzyku zanieczyszczenia we wrażliwych procesach.

2. Włączony dopływ powietrza: Pozycja otwarcia zaworu

Kiedy układ sterowania wysyła sygnał operacyjny, sprężone powietrze dostaje się do komory siłownika i wytwarza ciśnienie na tłoku.

Siła powietrza popycha tłok do góry, jednocześnie ściskając sprężynę wewnątrz siłownika. Gdy tłok się porusza, połączony trzpień unosi membranę z powierzchni uszczelniającej, umożliwiając przepływ płynu przez rurociąg.

Ta automatyczna praca umożliwia szybszą reakcję, zdalne sterowanie i spójny ruch zaworów w systemach produkcyjnych, które wymagają częstych cykli.

3. Zwolnienie dopływu powietrza: Zawór powraca do pozycji zamkniętej

Po uwolnieniu sprężonego powietrza ciśnienie wewnątrz komory siłownika maleje.

Bez ciśnienia powietrza utrzymującego tłok w odpowiednim położeniu, sprężyna powraca do swojego pierwotnego stanu i popycha tłok i trzpień w dół. Membrana cofa się na gniazdo zaworu, zamykając zawór i zatrzymując przepływ płynu.

Ta funkcja automatycznego resetowania zapewnia powrót zaworu do bezpiecznego położenia zamkniętego po każdym cyklu pracy.

Opcja siłownika dwustronnego działania

Siłownik dwustronnego działania działa inaczej niż siłownik ze sprężyną powrotną. Zamiast używać sprężyny powrotnej, wykorzystuje sprężone powietrze dostarczane po obu stronach tłoka.

· Otwarcie: Powietrze dostaje się do dolnej komory i popycha tłok do góry, otwierając zawór.

· Zamykanie: Powietrze dostaje się do górnej komory i popycha tłok w dół, zamykając zawór.

Ponieważ oba ruchy są napędzane ciśnieniem powietrza, siłowniki dwustronnego działania mogą zapewnić większe prędkości otwierania i zamykania bez oporu sprężyny. Nadają się do systemów zautomatyzowanych, w których dostępny jest ciągły dopływ powietrza i wymagana jest szybka reakcja zaworu.

Wybór odpowiedniego siłownika dla Twojego systemu

Siłowniki jednostronnego działania są preferowane w procesach sanitarnych, gdzie ważne jest wyłączenie ze względów bezpieczeństwa, natomiast siłowniki dwustronnego działania są często wybierane do automatyzacji o wysokiej częstotliwości, wymagającej szybszej pracy.

Właściwy wybór siłownika zależy od takich czynników, jak konstrukcja systemu, dostępność powietrza, częstotliwość robocza i wymagania dotyczące bezpieczeństwa procesu.

Proces produkcyjny

· Precyzyjne kucie: Do kucia korpusu pneumatycznego zaworu membranowego używamy wysokiej jakości stali nierdzewnej.

· Obróbka o wysokiej precyzji: Używamy maszyn CNC do kształtowania ścieżki przepływu i polerowania powierzchni wewnętrznej do lustrzanego wykończenia. Dzięki temu uzyskano konstrukcję pozbawioną martwych nóg, łatwą do czyszczenia.

· Produkcja membrany: „Sercem” pneumatycznego zaworu membranowego jest membrana kompozytowa (PTFE + guma). Został zaprojektowany tak, aby był odporny chemicznie i bardzo elastyczny do długotrwałego użytkowania.

· Ścisłe testy: Wszystkie części są montowane w czystym pomieszczeniu i przechodzą testy wysokociśnieniowe, aby zapewnić zerowy wyciek.

Dlaczego wymagane są różne typy zaworów sanitarnych?

W systemie płynów sanitarnych zawory potrafią znacznie więcej niż tylko uruchamiać lub zatrzymywać przepływ. Różne procesy produkcyjne obejmują różne właściwości mediów, wymagania higieniczne, warunki ciśnienia i procedury czyszczenia. Zawór odpowiedni do sterylnej produkcji farmaceutycznej może nie być właściwym wyborem w przypadku linii przesyłowej napojów lub systemu produktów o dużej lepkości.

Z tego powodu w przemyśle stosuje się różne konstrukcje zaworów sanitarnych. Każda konstrukcja jest opracowywana w celu sprostania konkretnym wyzwaniom procesowym, zrównoważenia czystości, wydajności przepływu, wymagań konserwacyjnych i niezawodności działania.

1. Sanitarne zawory membranowe – do zastosowań o krytycznym znaczeniu dla higieny

W procesach farmaceutycznych, biotechnologicznych i innych procesach wymagających wysokiej czystości zapobieganie zanieczyszczeniom jest najwyższym priorytetem. Sanitarne zawory membranowe są przeznaczone do zastosowań, w których nawet niewielkie ilości zatrzymanych mediów mogą mieć wpływ na jakość produktu.

Membrana tworzy szczelną separację pomiędzy mechanizmem zaworu a cieczą procesową. Taka konstrukcja zmniejsza obszary, w których może pozostać uwięziona ciecz, i ułatwia czyszczenie zaworu za pomocą procedur CIP lub SIP. W przypadku transferu sterylnych mediów, systemów wody oczyszczonej i wrażliwych procesów biologicznych zawory membranowe stanowią niezawodne rozwiązanie zapewniające integralność procesu.

W porównaniu z innymi konstrukcjami zaworów, zawory membranowe są generalnie preferowane ze względu na czystość, a nie ze względu na duży przepływ. Są bardziej odpowiednie do warunków umiarkowanego ciśnienia i zastosowań, w których kontrola higieny jest ważniejsza niż maksymalna przepustowość.

2. Sanitarne zawory motylkowe – do wydajnego przesyłu płynów o dużej objętości

Linie do produkcji żywności, napojów i nabiału często wymagają codziennego przemieszczania dużych ilości cieczy rurociągami. W tych zastosowaniach szeroko stosowane są sanitarne przepustnice, ponieważ zapewniają efektywną kontrolę przepływu przy prostej i zwartej konstrukcji.

Lekka konstrukcja sprawia, że ​​są praktyczne w przypadku rur o większych średnicach, a szybki obrót o ćwierć obrotu umożliwia szybkie otwieranie i zamykanie podczas cykli produkcyjnych i czyszczenia. Są powszechnie instalowane na zbiornikach magazynowych, rurociągach przesyłowych i systemach CIP, gdzie ważne jest niezawodne działanie i łatwa konserwacja.

W porównaniu z zaworami membranowymi, przepustnice stanowią bardziej ekonomiczny wybór w przypadku rurociągów sanitarnych o dużej średnicy. Jednakże podczas pracy tarcza pozostaje wewnątrz kanału przepływowego, co może powodować niewielkie opory przepływu. W przypadku zastosowań ultraczystych, które wymagają najniższego możliwego ryzyka zatrzymania płynu, bardziej odpowiednie mogą być zawory o innej konstrukcji.

3. Sanitarne zawory kulowe – do transportu mediów o dużym przepływie i lepkich

Nie wszystkie systemy sanitarne obsługują ciecze o niskiej lepkości, takie jak woda. Wiele procesów spożywczych i przemysłowych obejmuje grubsze produkty, w tym syropy, sosy, koncentraty i inne lepkie materiały, które wymagają płynnego i nieograniczonego przepływu.

Sanitarne zawory kulowe są zaprojektowane z pełną ścieżką przepływu, która umożliwia przepływ mediów przy minimalnej stracie ciśnienia po całkowitym otwarciu. Dzięki temu nadają się do zastosowań, w których ważne jest utrzymanie wydajności przepływu i obsługa grubszych materiałów.

W porównaniu z zaworami motylkowymi, zawory kulowe zapewniają bardziej otwarty kanał przepływu i lepszą wydajność w przypadku wymagającego przesyłu mediów. Jednakże tradycyjne konstrukcje zaworów kulowych mogą zawierać wewnętrzne wnęki, w których mogą gromadzić się resztki płynu. W przypadku zastosowań wymagających ścisłej higieny, właściwa konstrukcja zaworu, wykończenie powierzchni i procedury czyszczenia są niezbędne do utrzymania czystości systemu.

Wybór odpowiedniego zaworu sanitarnego do Twojego zastosowania

Wybór odpowiedniego zaworu sanitarnego zależy od rzeczywistych wymagań procesu, w tym rodzaju mediów, poziomu czystości, wielkości rurociągu, ciśnienia roboczego i metody czyszczenia.

· W systemach farmaceutycznych i bioprocesowych zazwyczaj priorytetem jest zapobieganie zanieczyszczeniom i sterylność działania.

· Linie produkujące żywność, napoje i produkty mleczne często wymagają skutecznej kontroli przepływu przy transporcie dużych objętości.

· Produkty o wysokiej lepkości mogą wymagać zaworów o gładszych i mniej ograniczonych ścieżkach przepływu.

DINGYUE oferuje pełną gamę rozwiązań w zakresie zaworów sanitarnych, w tym sanitarne przepustnice, sanitarne zawory kulowe i higieniczne zawory membranowe, pomagając klientom w wyborze odpowiedniego sprzętu do kontroli przepływu do zastosowań farmaceutycznych, przetwórstwa spożywczego, półprzewodników i chłodzenia cieczą.
